如何进行带灯按钮开关的安装和接线
按钮开关(push-button switch)是指利用按钮推动传动机构,使动触点与静触点按通或断开并实现电路换接的开关。按钮开关是一种结构简单,应用十分广泛的主令电器。在电气自动控制电路中,用于手动发出控制信号以控制接触器、继电器、电磁起动器等。按钮开关的安装和接线是很重要的。
操作方法
- 01

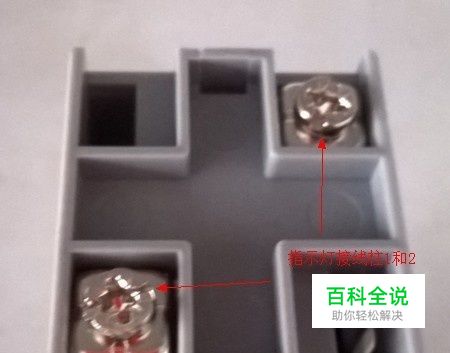

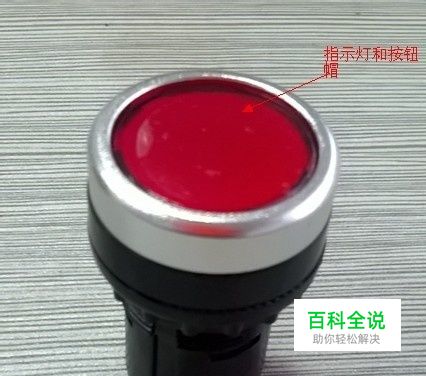

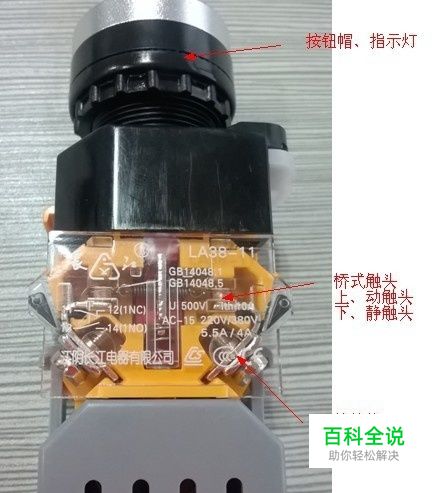

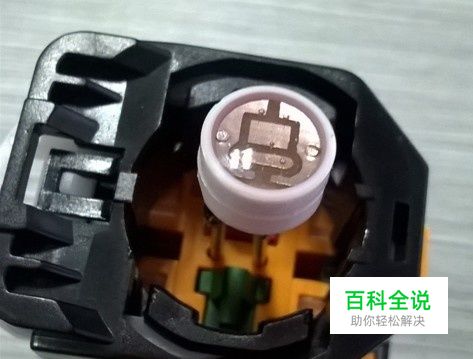

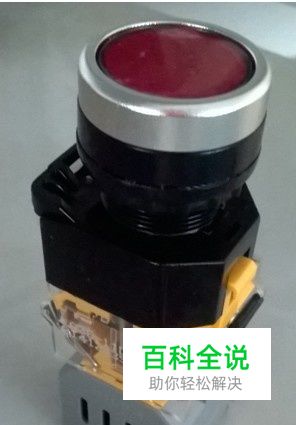

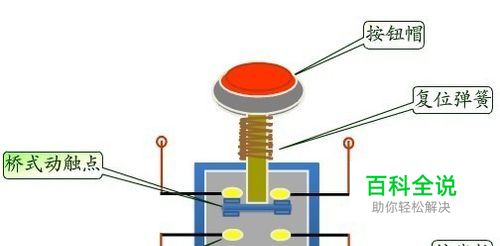

带灯按钮开关的结构: 指示灯、按钮冒、复位弹簧、桥式动触点,静触点,接线柱。
- 02

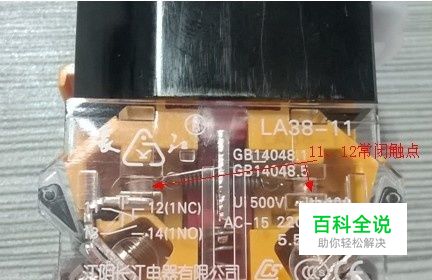

带灯按钮的接口功能: 按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。通常每一个按钮开关有两对触点。每对触点由一个常开触点NO和一个常闭触点NC组成。当按下按钮,两对触点同时动作,常闭触点断开,常开触点闭合。
- 03

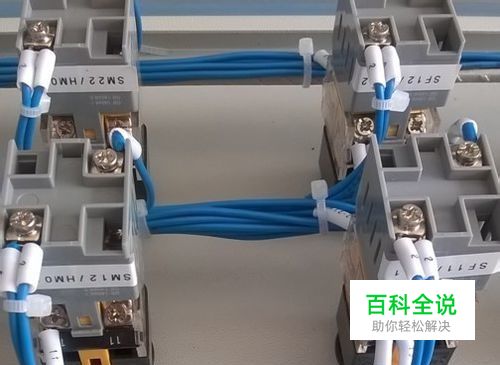

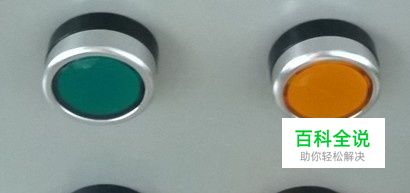

带灯按钮的接线安装: 安装时,按钮帽拿下,固定到面板上,然后其余部分插入。为了标明各个按钮的作用,避免误操作,通常将按钮帽做成不同的颜色,以示区别。如,红色表示停止按钮,绿色表示起动按钮等。按钮开关的主要参数、型式、安装孔尺寸、触头数量及触头的电流容量。
