solidworks如何画外螺纹
本文告诉你：在solidworks中如何画外螺纹，并在工程图中标注螺纹。（注意：solidworks中一般不用扫描切除的办法画螺纹，因为在工程图中无法识别，而且太麻烦，没有必要。下面笔者提供一种通用插入螺纹方法，这样工程图中才能更好识别）
操作方法
- 01
首先建好你要画螺纹的零件（我这里已经建立好了，用一个螺杆作例子说明，如图所示）
- 02

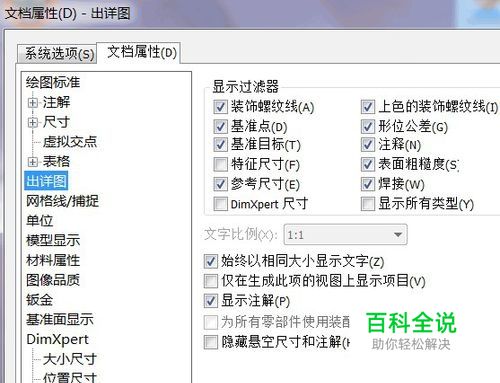

插入螺纹之前得先把“上色的螺纹装饰线命令打开”，否则插入了螺纹不会显示。打开文件菜单“工具”下拉菜单，选择“选项”，打开“文档属性”对话框，如图所示
- 03

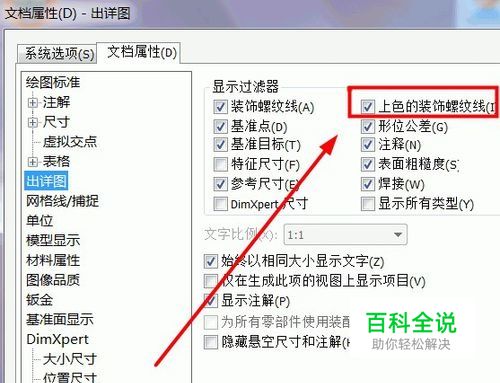

在选项设置中，勾选“上色的螺纹装饰线”，如图所示
- 04

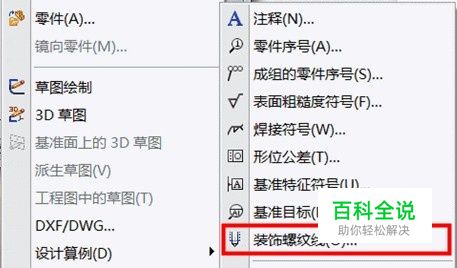

确定返回零件模式，在上方文件菜单栏“插入”，“注释”，“装饰螺纹线”，如图所示
- 05

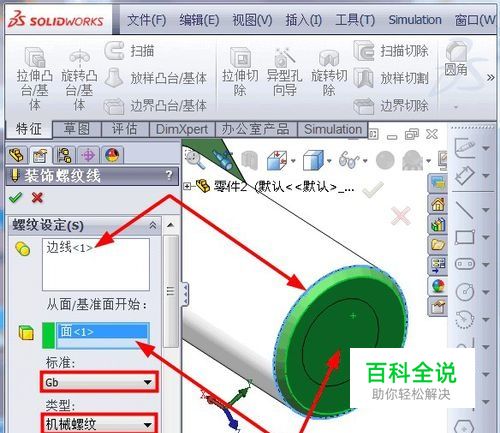

打开之后，选择边线，基准面，选择国家标准，选择螺纹类型，规格，如图所示
- 06

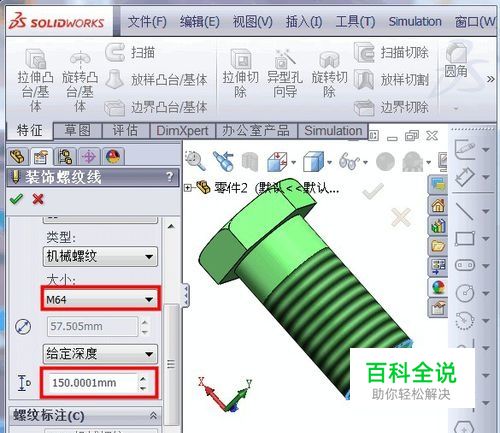

再选择螺纹的大小，我这里以M64的螺纹为例子，输入螺纹长度为150mm，如图所示
- 07

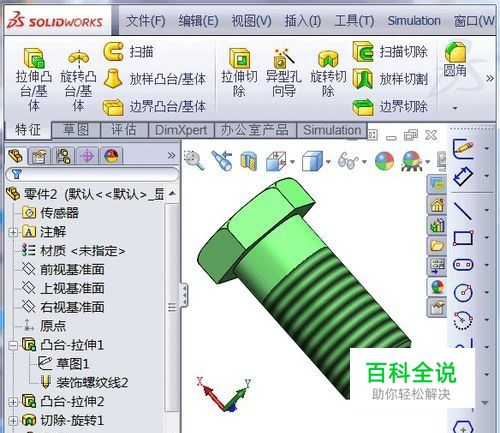

确定螺纹就已经画好了，如图所示
- 08

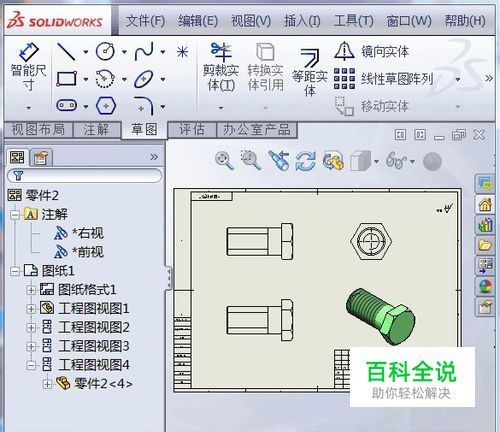

将螺纹导入工程图，螺纹的细实线和粗实线都出现了，螺纹就不用在画了，直接标注即可，如图所示
