cad样条曲线转多段线很方便

怎么快速实现cad样条曲线转多段线？请看我教大家的办法。

操作方法

  • 01

    因为要快速实现cad样条曲线转多段线，必须先下载好FastDWG软件，并且安装好这个FastDWG软件；

  • 02

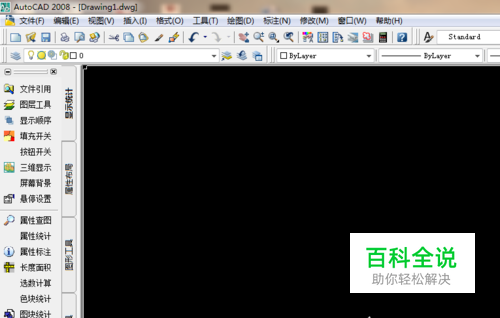

    因为FastDWG支持AutoCAD2004-2014，所以打开AutoCAD任何一个版本都可以

  • 03

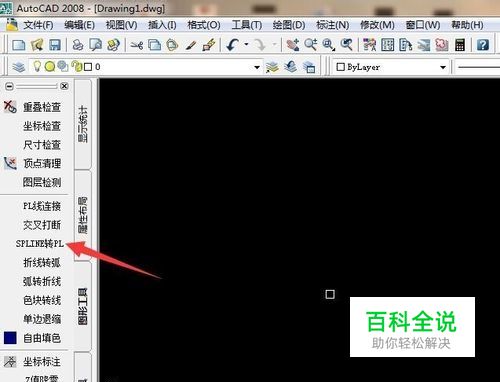

    鼠标点击“图形工具”面板，再找到“SPLINE转PL”菜单

  • 04

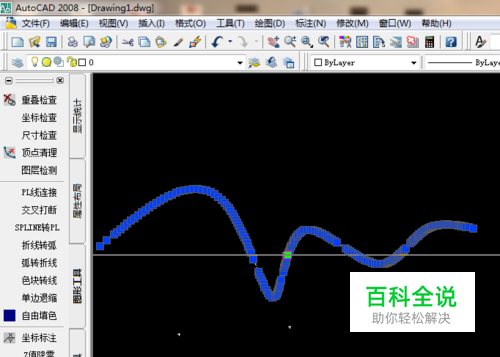

    鼠标点击“SPLINE转PL”菜单，再根据命令行提示，选择需要转换的样条曲线SPLINE，然后再回车，即可完成样条曲线转多段线；
