在思科模拟路由器上怎么配置静态NAT

静态NAT即为网络地址转换和翻译,具有指定哪一方可以通信到其网络,指定某些网络映射到指定的网络,即是利用内部地址转发成外部地址,NAT的类型分别有:静态NAT,动态NAT和端口地址转换着三种,下面就来讲讲静态NAT怎么配置。

操作方法

  • 01

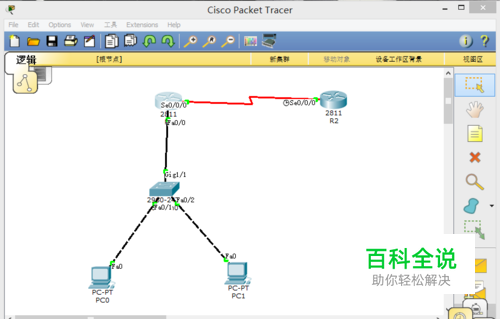

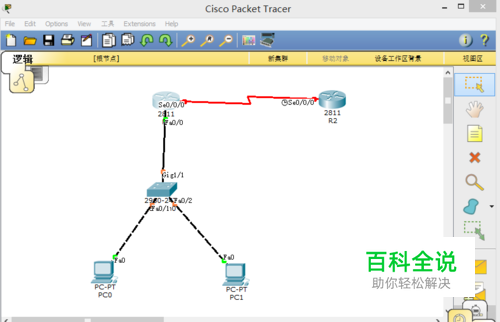

    首先找出两台2811类的路由器,一台交换机和两台PC,将它们有序地排列起来,然后用线缆将它们连接起来,路由器与路由器之间用“DCE串口线”(接口为S0/0/0)连接起来,路由器和交换机之间用直通线连接起来,交换机和PC之间用交叉线连接起来,如下图所示:

  • 02

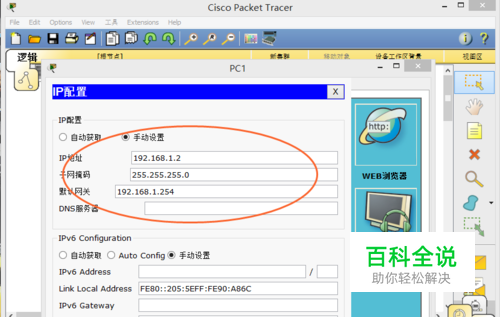

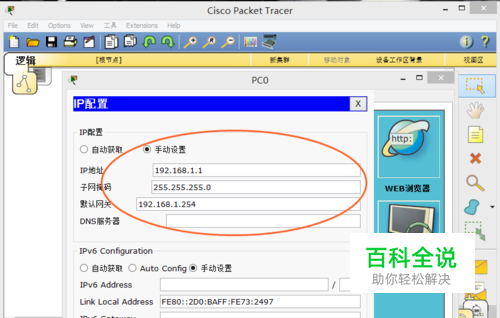

    给PC0和PC1配置上IP地址和网关,PC0的IP地址,网关配置为192.168.1.1 255.255.255.0 192.168.1.254:;PC1的IP地址和网关配置为:192.168.1.2 255.255.255.0 192.168.1.254,配置结果如下图所示:

  • 03

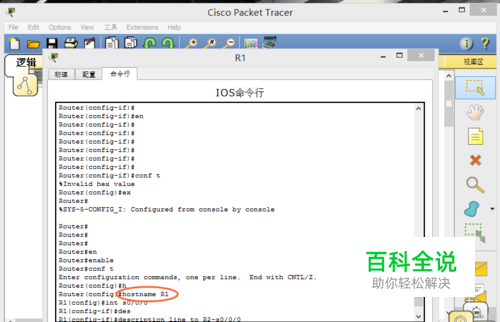

    先给两个路由器配置名称,名称为R1和R2,配置路由器与路由器之间的端口,即S0/0/0,R1一端的S0/0/0地址配置为202.96.1.3 255.255.255.0,如下图所示:

  • 04

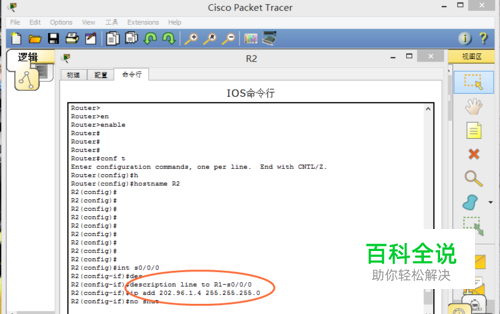

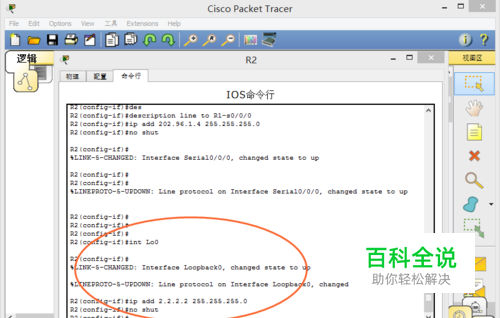

    给路由器R2配置参数,给接口S0/0/0配置IP地址为202.96.1.4 255.255.255.0.配置好接口S0/0/0后,再进入Lo0,给它配置IP地址为2.2.2.2 255.255.255.0,如下图所示:

  • 05

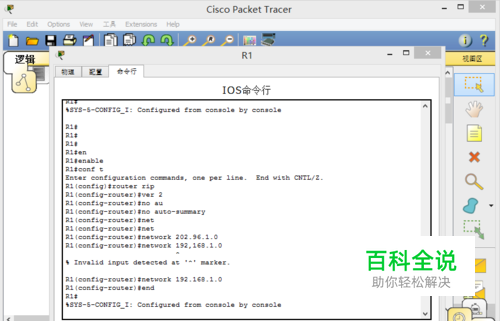

    配置路由器R1的动态路由配置,配置命令为: R1#conf t Enter configuration commands, one per line.  End with CNTL/Z. R1(config)#router rip R1(config-router)#ver 2 R1(config-router)#no auto-summary R1(config-router)#network 202.96.1.0 R1(config-router)#network 192.168.1.0 如下图所示:

  • 06

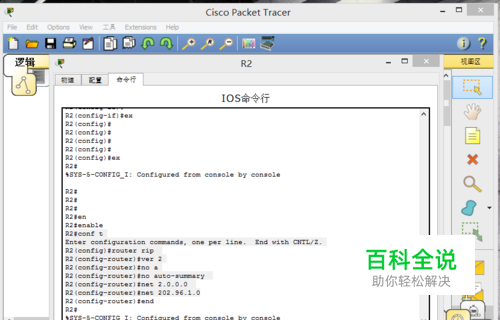

    给路由器R2配置动态路由配置,配置命令为: R2#conf t Enter configuration commands, one per line.  End with CNTL/Z. R2(config)#router rip R2(config-router)#ver 2 R2(config-router)#no auto-summary R2(config-router)#net 2.0.0.0 R2(config-router)#net 202.96.1.0 结果如下图所示:

  • 07

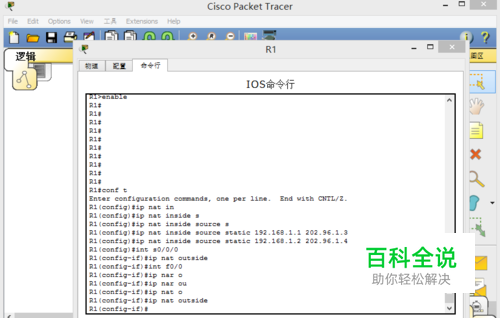

    配置路由器R1提供NAT服务,配置命令为: R1#conf t Enter configuration commands, one per line.  End with CNTL/Z. R1(config)#ip nat inside source static 192.168.1.1 202.96.1.3 //配置静态NAT 映射 R1(config)#ip nat inside source static 192.168.1.2 202.96.1.4 R1(config)#int s0/0/0 R1(config-if)#ip nat outside //配置NAT 外部接口 R1(config-if)#int f0/0 R1(config-if)#ip nat outside //配置NAT 内部接口 如下图所示:

  • 08

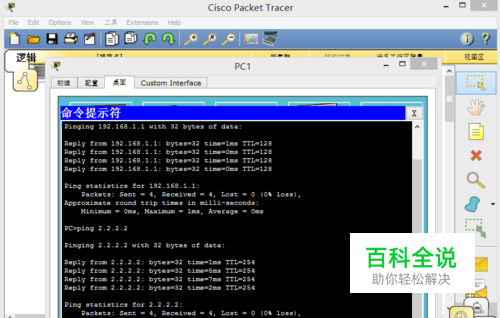

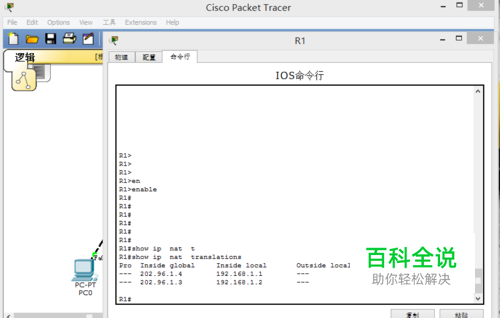

    用ping命令pingPC和路由器R2的网段是否可以ping通,再用“show ip nat translations”命令来查看NAT 表的静态映射时,如果配置成功,NAT 表一直都存在,如下图所示:
