用3DMAX绘制齿轮
所用到的知识点如下，创建图形、可编辑样条线、轮廓、附加、旋转复制、线的布尔运算、挤出修改器，所绘制出的图形如下所示。
操作方法
- 01

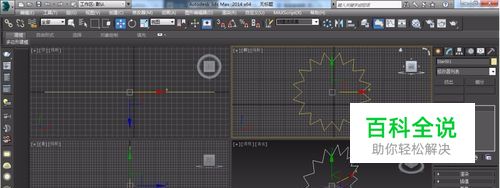

首先我们用创建图形先在前视图绘制一个星形的图形，具体的参数和半径大小如下图右下角所示。
- 02

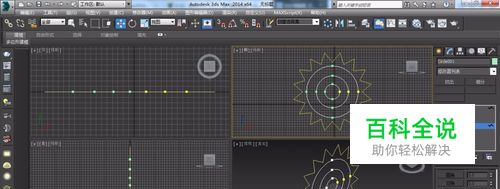

接着再星形的里面绘制一个圆形，并把此圆转换为可编辑样条线，再把圆与星形中心对其，具体参数如下图所示。
- 03

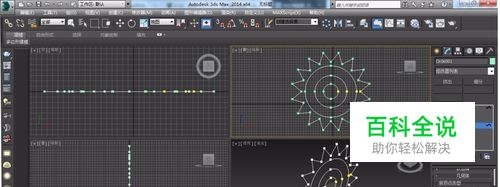

然后给绘制出来的这个圆一个轮廓，轮廓值为40毫米，在给轮廓圆一个轮廓，轮廓值为35毫米，如下图所示。
- 04
再把绘制的这几个图形附加成一个整体，点击附加功能，再点击星形就可以了，因为里面的三个圆形本来就是一个整体。
- 05

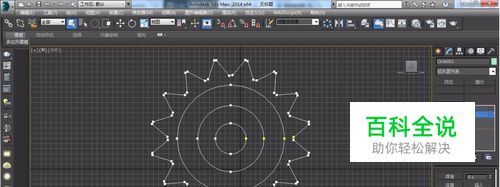

选择全部图形，把可编辑样条线改为定点的模式，在把星形内部的点全部减掉，再把星形的所有的点转变为角点的方式。
- 06

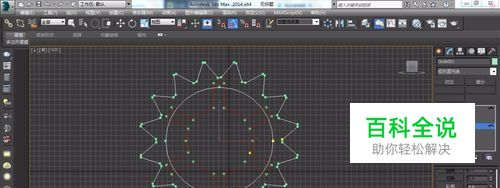

再用切角工具给星形的点切角，来改变一下星形的造型，改变后的图形如下图所示。
- 07

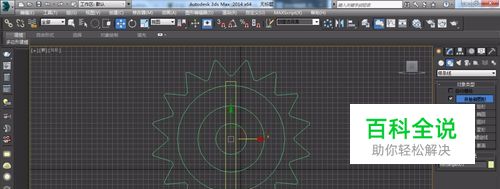

在星形的内部画出一个矩形，要求此矩形必须穿过所有的圆形，矩形具体的参数如下图所示，然后使用对其工具把矩形与三个圆的中心对其。
- 08
然后在对矩形进行60度的旋转复制，点击角度捕捉，按住Shift键点击旋转复制，如下面图纸所示。
- 09

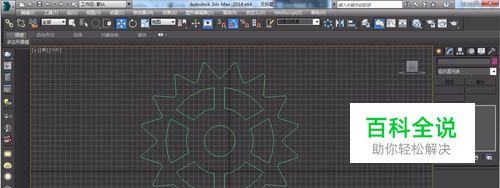

此时要把这三个矩形和星形附加成一个整体，还要把最里面的一个圆先隐藏掉，再对第二个圆进行并集的布尔运算，如下图。
- 10

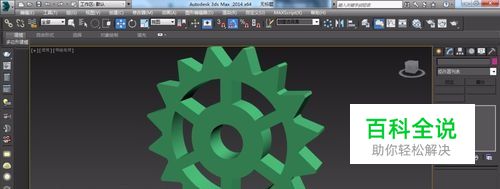

再把最外面的大圆形与里面产生的图形进行差集的布尔运算，所产生的图形如下图所示，再对产生的这个图形添加一个挤出修改命令，效果图就此完成。
