solidworks如何绘制球体?

在较老的solidworks版本中没有直接绘制球体的命令,那么该怎么绘制球体呢?一起来看看吧。

操作方法

  • 01

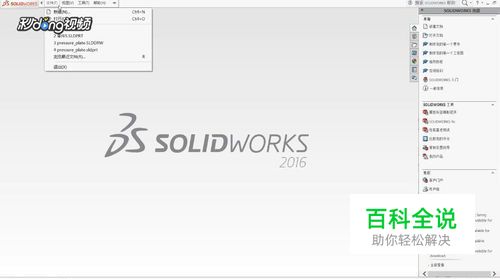

    首先打开软件,点击左上方的“文件”。

  • 02

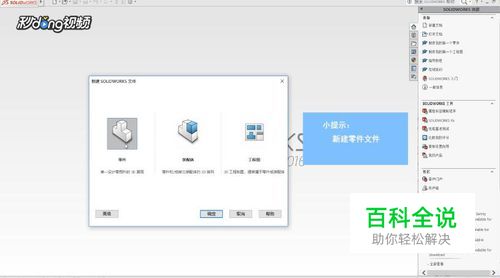

    新建一个“零件”文件,点击“确定”。

  • 03

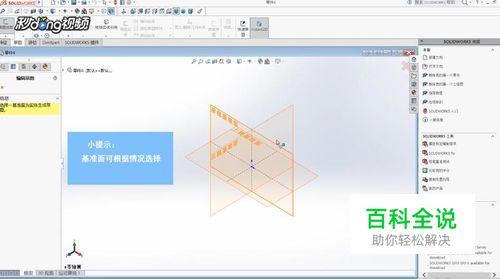

    在草图页面,点击“草图绘制”,选择一个基准面。

  • 04

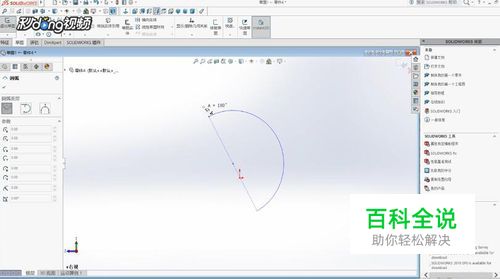

    使用草图绘制工具绘制一个半圆。

  • 05

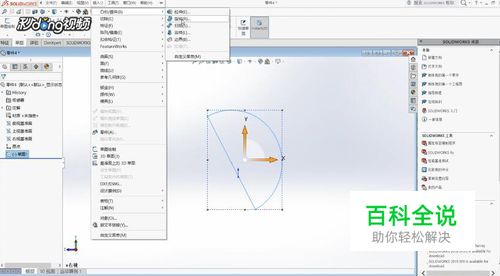

    退出草图绘制,点击“插入”,选择“凸台/基体”,然后选择“旋转”。

  • 06

    点击半圆中的直线,确定为基准轴即可绘制出球体。

(0)
