UG8.0建模环境中如何创建草图
UG软件是一款三维建模软件，在机械行业应用广泛，尤其是在模具设计加工中，UG软件大大提高了工作效率。那么在建模环境中，如何创建草图呢？可能对于新手来说不知道如何操作，下边以UG8.0版本来详细介绍。
操作方法
- 01

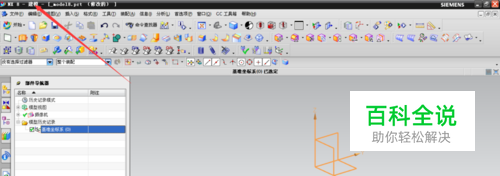

首先打开UG8.0软件，新建一个文件，进入建模环境，如下图所示。
- 02

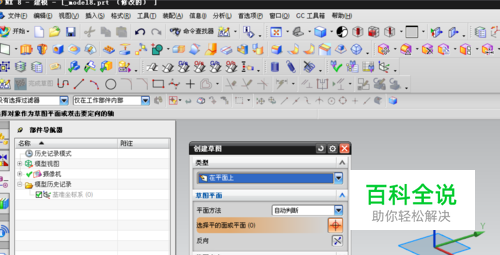

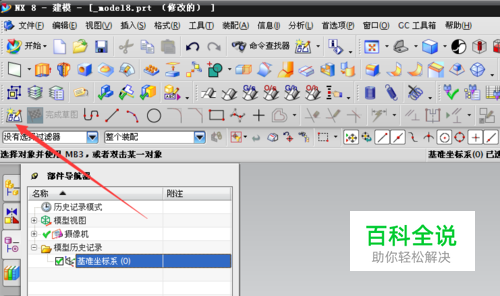

通过点击工具栏的草图标志，进入创建草图对话框，或者通过菜单栏：插入—草图，也能进入创建草图对话框。
- 03

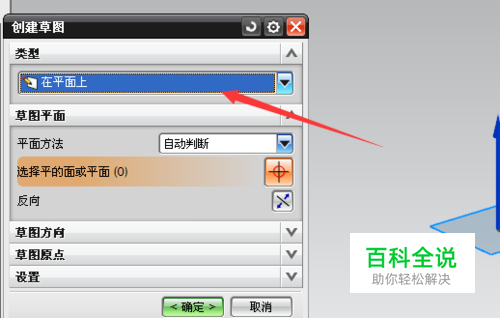

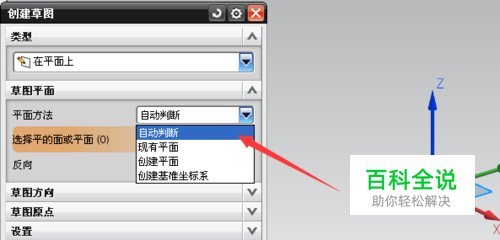

在类型选项，选择：在平面上，就是我们要创建的草图是在平面上创建的。草图平面有好几种，有：自动判断、现有平面，创建平面，创建基准坐标系四种，如果有绘制好的平面，可以选择现有平面，这里选择自动平面，系统会默认坐标系X-Y-Z平面的X-Y平面。
- 04
在：草图方向，选择参考：水平，通过点击反向可以改变X-Y平面的正反向，就是改变草绘平面的方向。
- 05

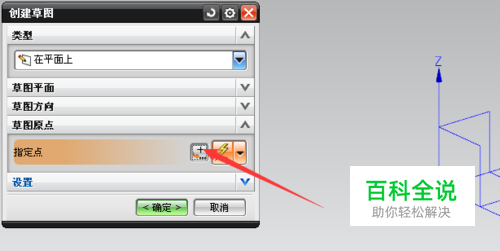

在：草图原点和设置选项，系统默认，不用更改，如下图所示。然后点击确定，进入草绘页面。
- 06

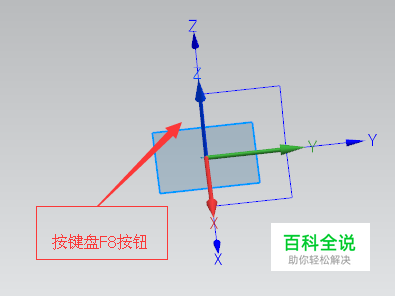

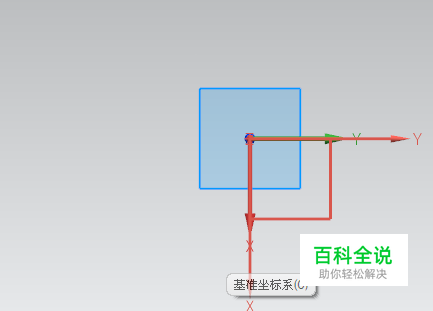

刚开始坐标系Z轴的方向并不是朝着我们，所以绘图的时候很不方便，可以通过按F8按钮，转换为X-Y平面方向绘图。
- 07

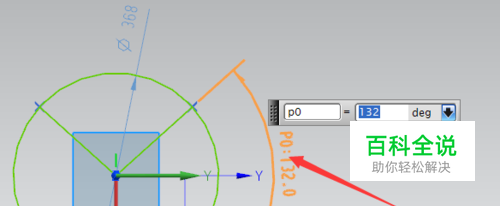

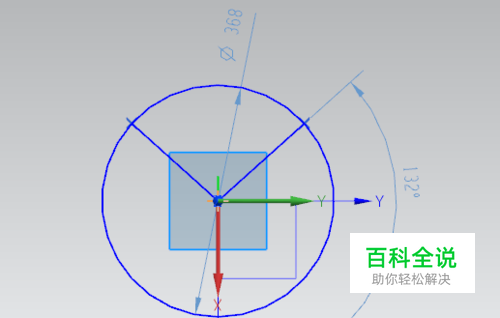

然后就可以绘制我们想要设计的图纸，如下图所示。如果想更改设计尺寸，可以双击尺寸，进行修改。
- 08

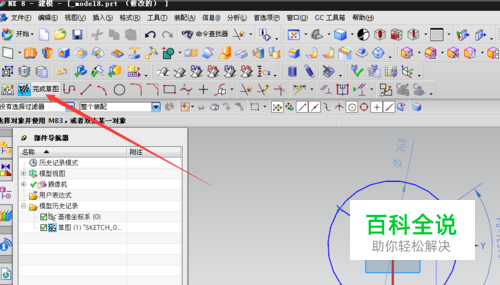

绘制完整之后，点击完成草绘。
