地磅字符叠加器使用手册
将称重信息以数字水印的形式同步叠加显示在监控视频画面上。
操作方法
- 01

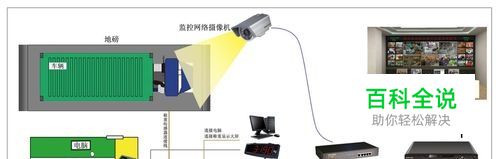

先给大家看下安装之前的系统图，以便大家能更清楚的了解现场情况。
- 02

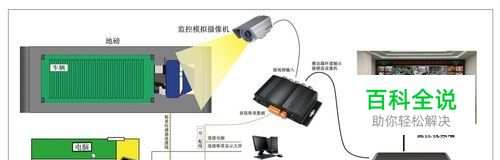

这是安装之后的拓扑图，大家看出区别没？
- 03

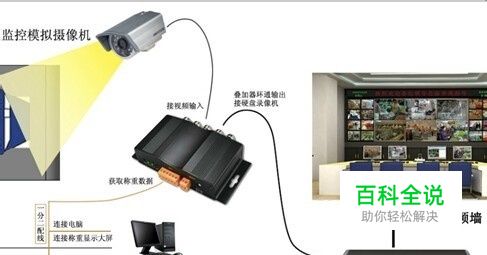

好了，正式说下安装方法： 1、把叠加器先串入摄像头和硬盘录像机之间。摄像头的视频线接叠加器输入，输出接硬盘录像机。如果已经布好线了，就需要做下线或多准备一条视频转接线，总之，把叠加器串入即可。
- 04

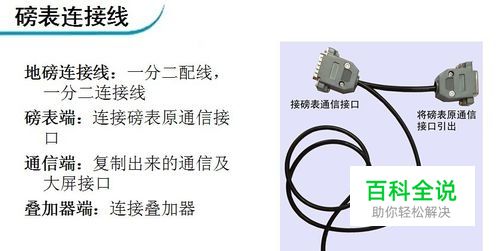

2、用配套的1分2配线分别连接叠加器和外显大屏幕，也就是替换掉了之前连接外显大屏的数据线。另一根线接入叠加器。如图：
- 05
3、给叠加器和设备全部接上电源线，并供电。
- 06
4、软件配置： 使用串口配置线连接叠加器与电脑，通过光盘软件进行配置。打开串口，选择相应的地磅仪表型号和波特率，对时间日期进行设置。
- 07
5、再有不懂的请参考使用说明书哦。
