西门子触摸屏教程

西门子触摸屏与PC的连接调试方法

操作方法

  • 01

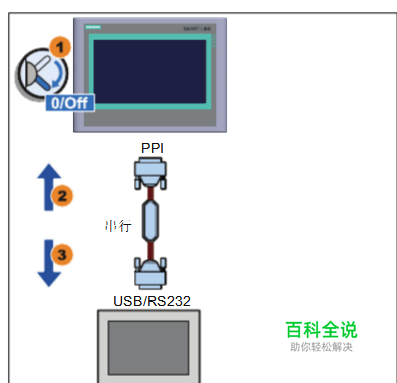

    通过 RS485/422 接口将组态PC 与触摸屏连接。 1.关闭 HMI 设备。 2.将PC/PPI电缆的 RS485/422 连接器与HMI 设备连接。 3.将 PC/PPI 电缆的 RS232 接头与组态 PC 连接

  • 02

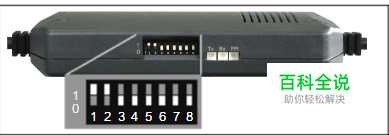

    组态PC/PPI 电缆。 用户如果使用 PC/PPI 电缆来连接 HMI 设备和组态 PC，则需要使用 DIP 开关来对传送速率进行设置。

  • 03

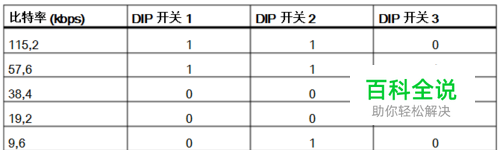

    用户可以设置以下比特率

  • 04

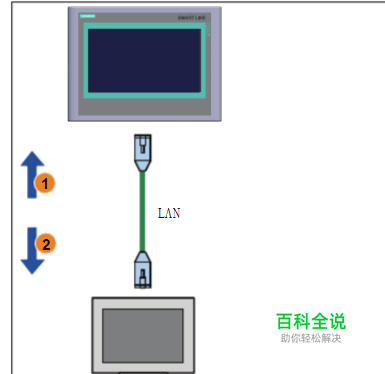

    通过以太网接口将组态PC 与 Smart Panel 连接
