Solidworks工程图中有圆周特性的尺寸如何标注
我们使用Solidworks绘制三维图的时候经常会需要做各种各样的模型出来，做出来的模型为了加工都要出工程图，那么如果零件图上有圆周阵列的特征，比如说孔，该如何标注呢？
操作方法
- 01

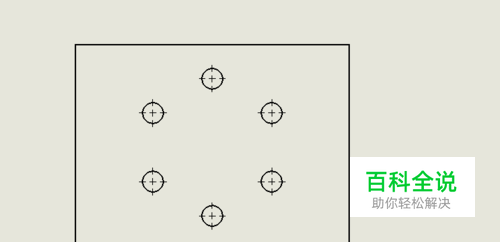

我们先打开有圆周阵列特征的工程图，标注一个圆孔的尺寸需要有定位尺寸和大小尺寸。
- 02

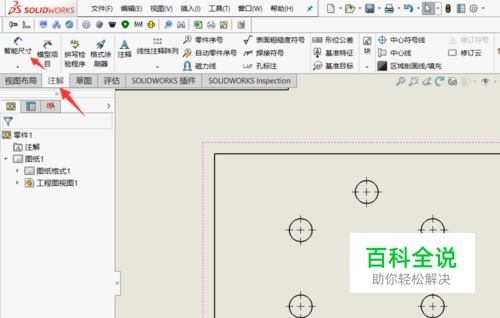

我们先来标注大小尺寸，选择注解里面的智能尺寸。
- 03
之后选中圆孔，拉出一个尺寸，因为是圆周阵列，所以圆孔都是一样大的，我们就不需要一个一个的标注，直接写上一个圆孔的数量，在加上直径即可。
- 04

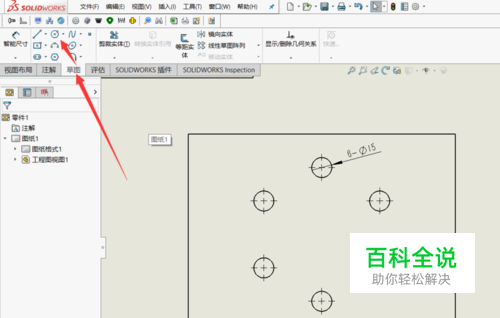

然后我们还需要位置尺寸，圆周阵列是有一个辅助圆的，所以我们可以选择注解里面的圆命令。
- 05

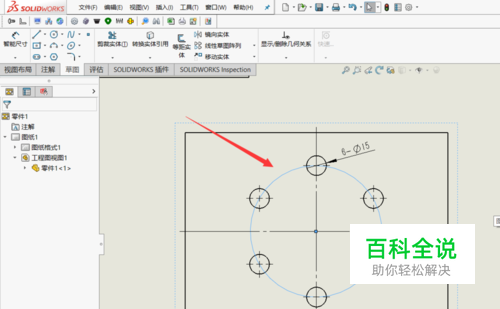

以圆周阵列的中心为圆的中心点做出辅助圆出来。
- 06

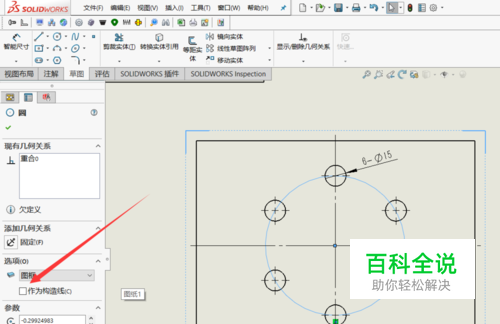

然后将辅助圆作为构造线，并且标注出圆的直径，这样圆的一个定位尺寸有了。
- 07

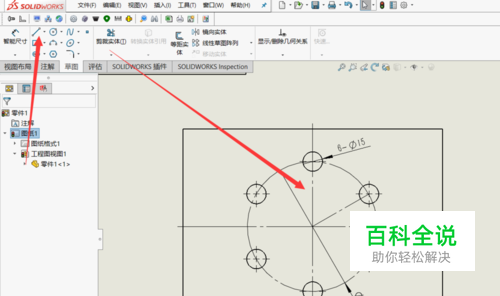

我们还需要标志这些圆的距离，这里的距离不是尺寸，而是角度，所以我们需要过圆孔的圆心和辅助圆的圆心作中心线。
- 08

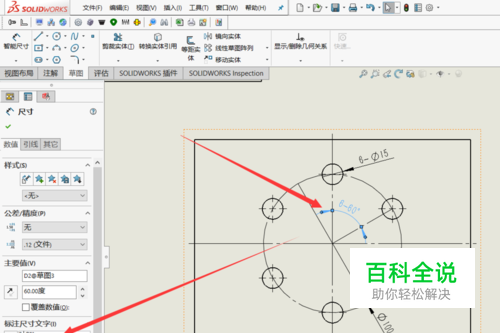

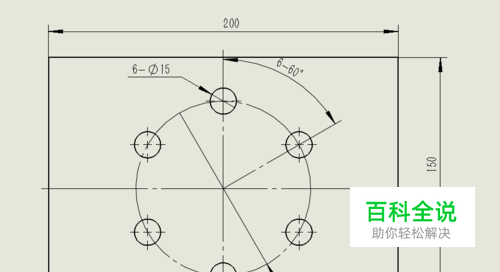

之后标注两条中心线之间的角度，因为所有的圆石等距的，所以我们还要标出一个数字，表示有多少个这样的距离。这样就能把圆周阵列的特征表示清楚了。
