如何使用Catia进行零件拔模？
进行三维建模，会遇到使用拔模工具对模型进行拔模的情况。软件中的拔模工具很实用，可以对实体上环绕一周曲面进行拔模，可以进行变角度拔模，还可以对复杂曲面进行拔模。下面将介绍如何对零件外表面及内表面进行拔模。
操作方法
- 01

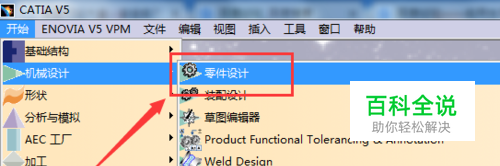

首先启动软件后，通过“开始”下方“机械设计”下“零件设计”创建一个零件模型，进行拔模演示。
- 02

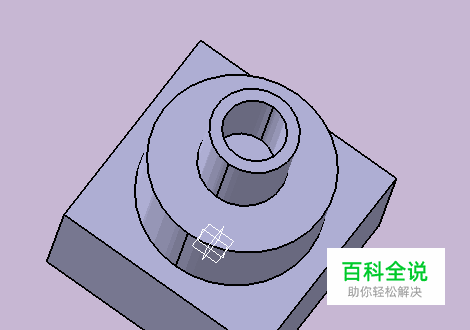

创建的三维零件模型如下图所示，为一长方体，实心圆柱体及空心圆柱体组成。
- 03
拔模会用到下图所示工具栏中“拔模”工具，单击下拉“三角号”，还有多种拔模方式。
- 04

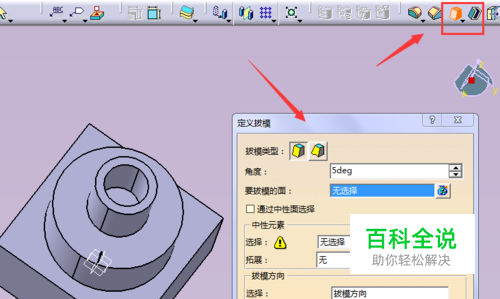

首先以长方体为例，进行拔模演示。单击“拔模”按钮，该按钮黄色高亮显示，会弹出“定义拔模”对话框。
- 05

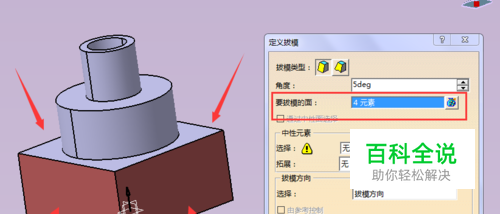

选择“要拔模的面”，依次选择箭头所指长方体四个面。
- 06

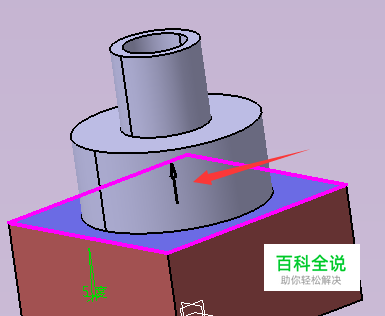

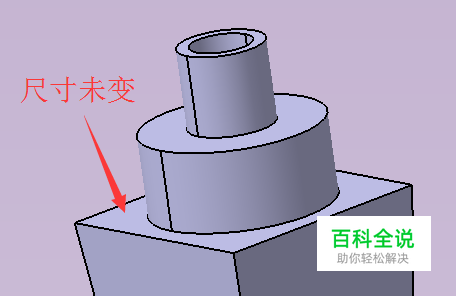

接着选择“中性元素”，这里选择下图所示箭头所指长方体上表面，其中中性元素指无论怎样拔模，尺寸不变的面，即基准面。
- 07

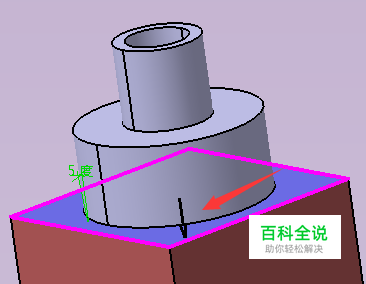

接着设置拔模方向，图中红色箭头所指黑色箭头，指示拔模方向，点击黑色箭头，可以改变拔模方向。
- 08

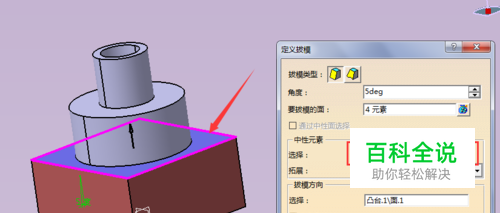

此时还需要定义拔模角度，这一步可以刚开始定义拔模时就进行，其他选项保持默认，设置完成后，单击“预览”可预览效果，单击“确定”，拔模完成。
- 09

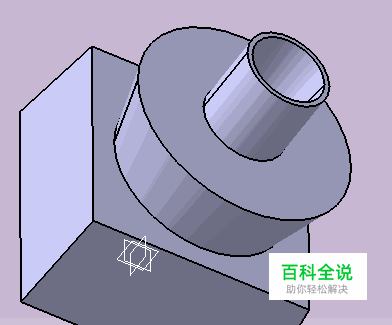

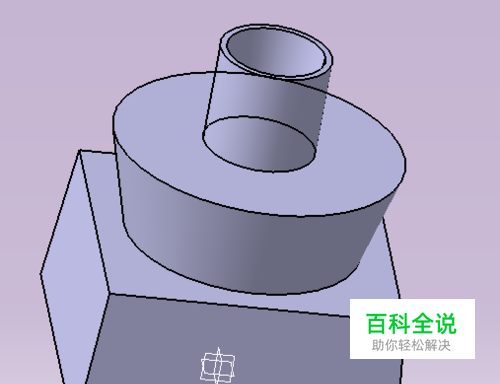

对应步骤7两种拔模方向，拔模效果分别如下。
- 10

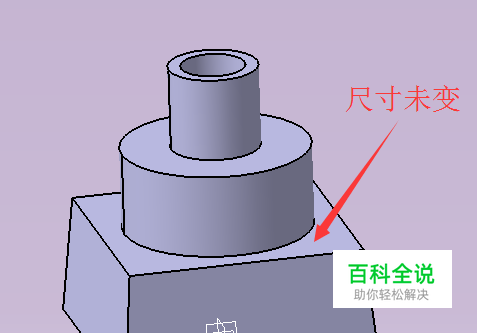

接着可以对中间实心圆柱进行拔模，对空心圆柱进行拔模，方法同长方体拔模，选择好拔模面及中性元素，设置好角度即可，最后拔模效果如下图。
