proe建模图文教程
今天说一个简单的PROE建模例子。下面一起来看操作步骤。
操作方法
- 01
打开PRO/E4.0软件，并新建零件，去除“缺省模式”前面的勾选，将单位设置为mm
- 02

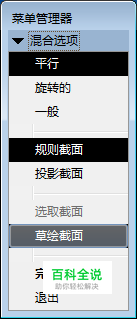

点击“插入/混合/伸出项”，开始进行以“混合”命令建模。在“菜单管理器”中，依次选择“平行/规则截面/草绘截面”，然后点出确定。
- 03
选择好草绘平面，再在属性中点出“直的/完成”，然后开始定义截面
- 04
在草绘平面上绘制第一个截面，并标注好尺寸。再在空白处点击鼠标右键，选择“切换剖面”，绘制第二个截面，也输入尺寸值。
- 05
由于第一个截面是一个四方形，而第二个截面是一个圆，为了确保两者拥有相同的边数，需要对圆进行修改。点击右侧的“在点的位置修改图元”工具，将圆修改为拥有四条边。
- 06
点击绘图区右侧的对勾，输入截面的深度
- 07

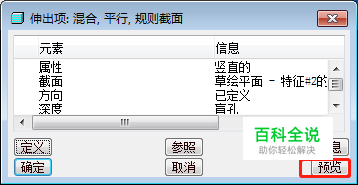

点击预览，就可以看到建模的效果。然后再点击“确定”，就得到我们想要的建模图形。
