如何用UG在斜面上开沉头孔

斜面上开沉头孔,在机械加工中是最常见的了。那如何在UG按照机械加工的方式在模型上开沉头孔呢?

操作方法

  • 01

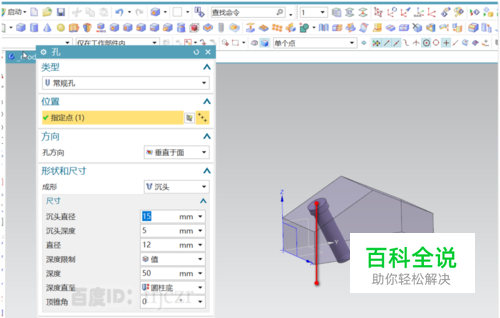

    在软件默认的情况如果直接点斜面开孔,也是可以的,但这种开种方式不是所要的。 我们所要开的孔是垂直于底部平面,这才是开孔的正确方式。如何做呢?

  • 02

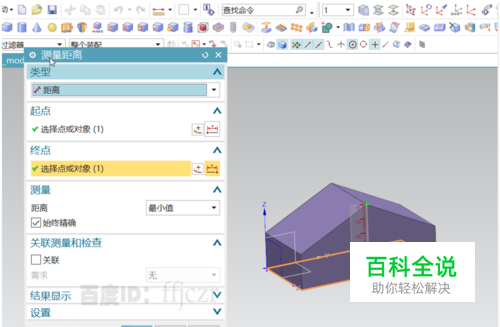

    开孔命令的原理就是在平面上确定点后,会生成与所选平面垂直的孔。所以直接点斜面生成的孔是与斜面垂直的,这是不我们想要的。 要想在斜面上开一个垂直于底部的孔,就要先创建一个与底部平行的基准平面;为了尺寸的可控性,测量出模型底部到最高点的距离为50.

  • 03

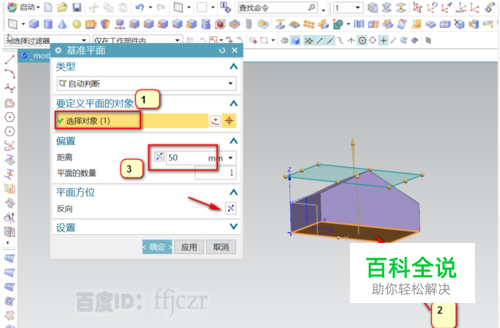

    选用基准平面命令,类型为自动判断,先选择要定义的平面对象为模型的底面,从底面向上偏置50的距离创建一个基准平面。这个基准平面将是开孔的平面。

  • 04

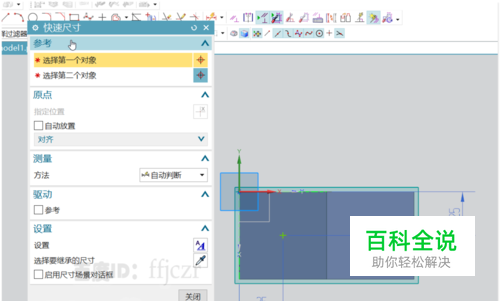

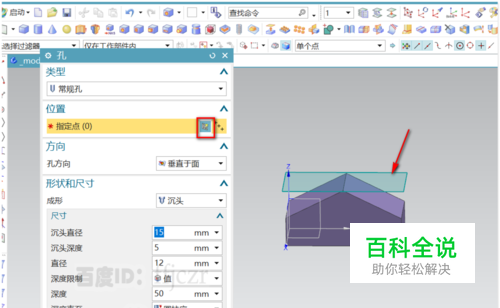

    选用开孔命令,选择刚创建的基准平面,在草图模式中定位好开孔点的位置( 尺寸随意吧,只是说明方法)。

  • 05

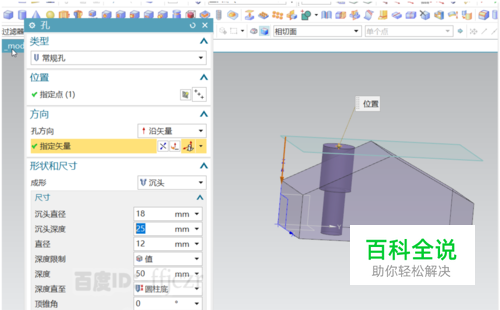

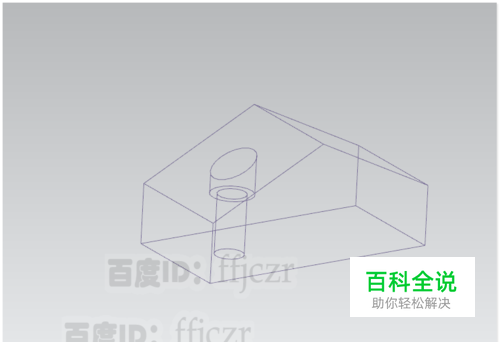

    完成定位后,回到开孔对话框,设定沉头的相应参数,开孔的方向为Z轴;具体如图所示。这里要说明一下,其中的沉头深度,它是从基准平面向下的距离,而不是斜面到沉孔的距离。
