AUTOCAD中ML多线修剪技巧总结:[4]剪切和接合

剪切和接合也是我们经常遇到的问题,怎么解决呢?其中的技巧也是很多的哦。

操作方法

  • 01

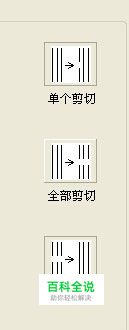

    多线编辑工具中关于剪切和接合也只有三个工具,我们首先看一下单个剪切。

  • 02

    单个剪切,也就是只修剪切多线中的一根直线。但大家会发现,在选择单个剪切工具后会变成选择对象工具。

  • 03

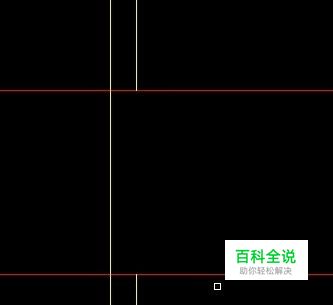

    这就意味着我们在修改的时候只能大致剪切一段,怎么样进行精确剪切呢?如图我们将修剪两根辅助线之间的一段直线。

  • 04

    选择单个剪切后再输入INT进行交点捕捉。

  • 05

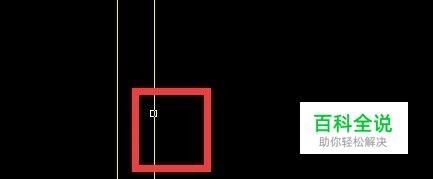

    这里要注意光标从多线移动到交点。这个点击的时候要注意不要点击辅助线要点击多线。

  • 06

    用同样的方法可以解决另外个交点,达到准确剪切的目的。

  • 07

    而全部剪切和全部接合的方法就简单了。他们是针对多线整体而言。不对某一条线起作用。
