Catia如何在曲面上绘制草图创建三维模型
Catia中，有时需要从一曲面，如空心圆柱体曲面上，引出另一个圆柱体，这时首先可能想到的是从曲面上绘制草图，再进行凸台创建；有时需要在曲面上开孔，如在球体上进行，并不是在曲面上创建草图后，进行凹槽。实际上遇到曲面创建草图情况，并不是这样处理，接下来将举例介绍，对于实体模型中以曲面形式相交的模型，如何建模。
操作方法
- 01

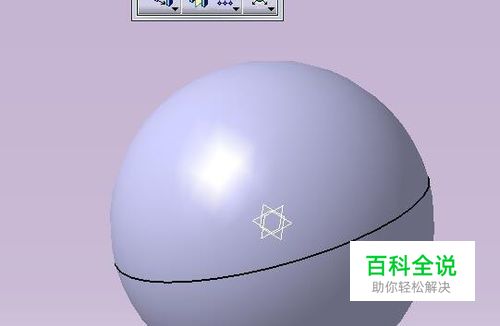

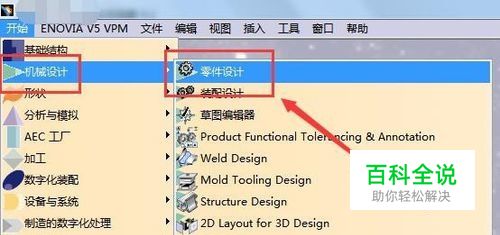

打开软件后，点开始，如图1，使用其中零件设计，创建零件。这里先创建了一个球，通过旋转生成，如图2。
- 02

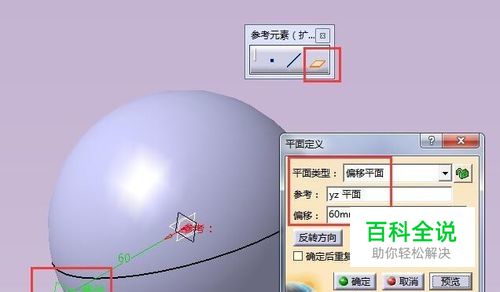

接下来为其绘制一个相交圆柱，通常不是在曲面上绘制草图，且曲面选中后，进不去草图空间，必须选择平面，可以如下图，选择基准平面后，进行新平面创建，这里选择方式为偏移。
- 03

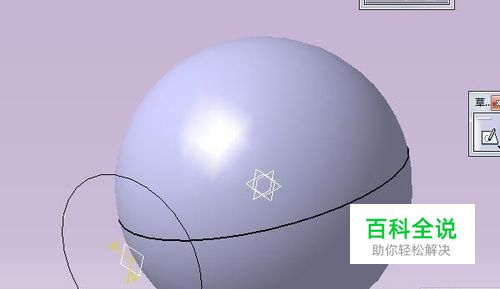

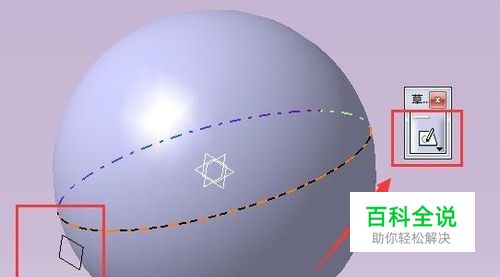

然后如图1，点击新建的平面，选择进入草图。按照相交曲线投影绘制了此草图，如图2，将其建成凸台。
- 04

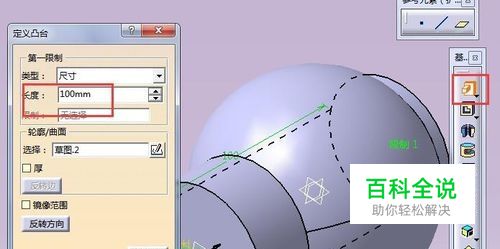

选中草图后，创建了下图所示凸台，由图可看到曲面模型交线，即思路为先新建垂直平面，由平面创建交线投影草图。
- 05

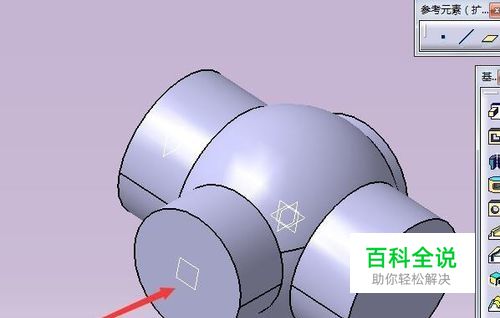

同理再通过偏移平面，以此为基准，创建了另一个垂直的柱体，如图其为空心结构，可以先如下图创建出实体后，再进行凹槽创建。
- 06

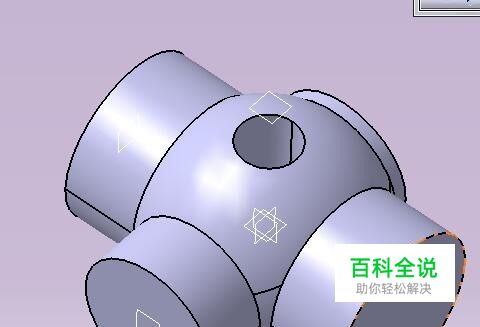

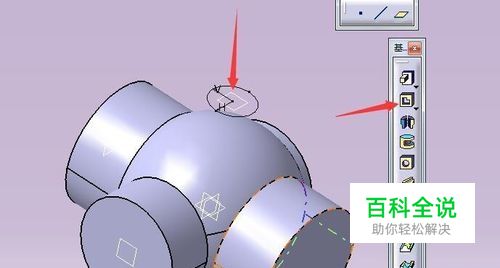

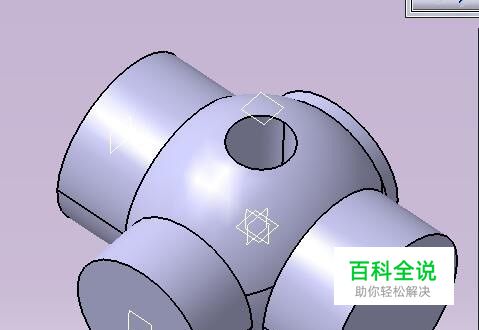

接着需要在球上开孔，如下图所示，同样创建一个平面，远离球体，在其上建立一个圆形草图，再选择凹槽工具，结果如图2所示，这样即可在曲面开孔。
