CAD起点、端点、方向快速画圆弧

操作方法

  • 01

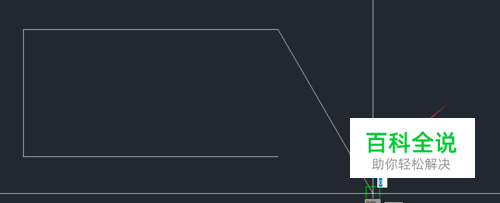

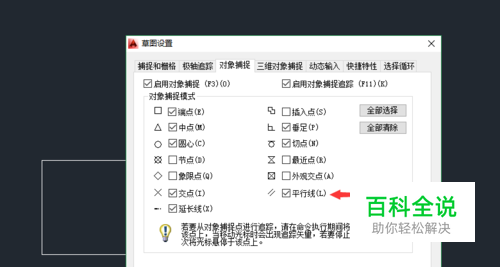

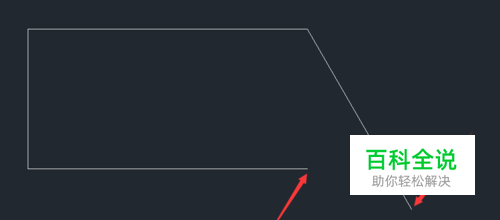

    打开CAD软件,随便绘制一个图形如图,保证对象捕捉中的平行捕捉开启;我们现在在图中两端点处画圆弧,且右边端点为切点。

  • 02

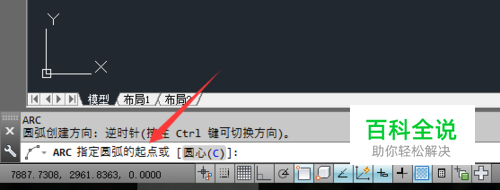

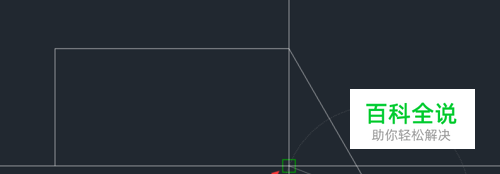

    输入圆弧命令A,如图中,指点第一点,切点在哪条线上就先指定哪条线的端点为第一点。

  • 03

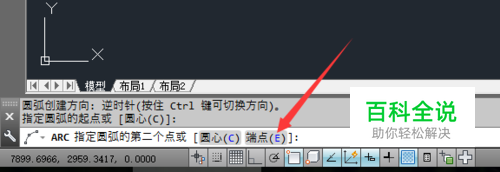

    如图,选择端点(E)命令指定端点。

  • 04

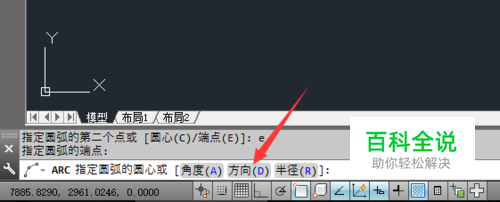

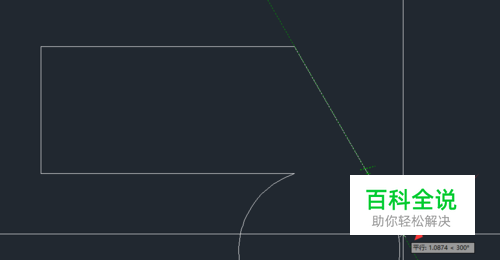

    选择方向(D)命令,如图中将十字光标放在需相切的线附近,会出现一条细虚线,光标放在细虚线上,鼠标左击,就完成了绘制;细虚线为平行捕捉的效果。

  • 05

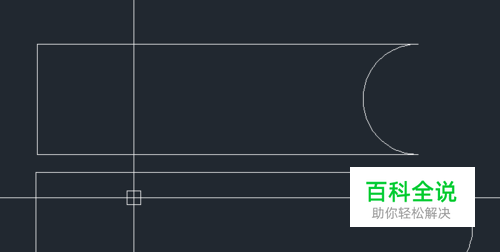

    如图,有些图形在相同切点位置,弧形的凹向不一样,只需将十字光标沿着细虚线左右移动就可以改变凹向。
