怎样修改SolidWorks模型尺寸文本的字体与字号
在SolidWorks中,通过点击特征来查看相关尺寸或者在草图中进行尺寸标注时,软件默认的尺寸文本字体较小,下面简要介绍一下修改SolidWorks模型尺寸文本的字体与字号的方法。
操作方法
- 01
依次点击“工具”,“选项”。
- 02

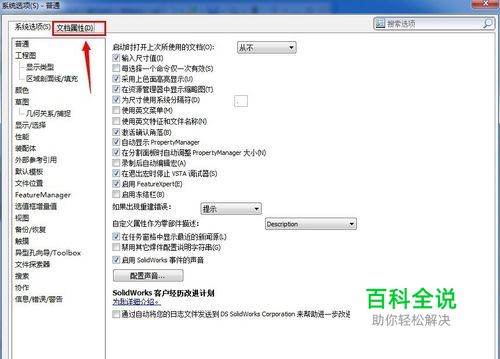

在弹出的“系统选项(S)-普通”对话框中点击“文档属性”。
- 03

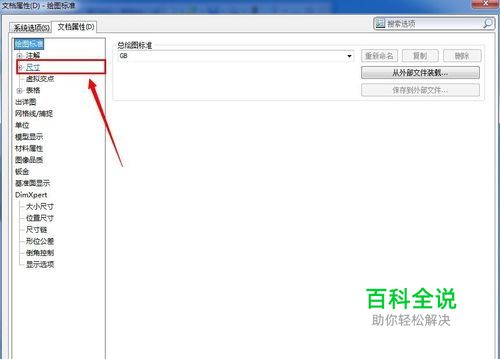

在“文档属性(D)-绘图标准”对话框中点击“尺寸”。
- 04

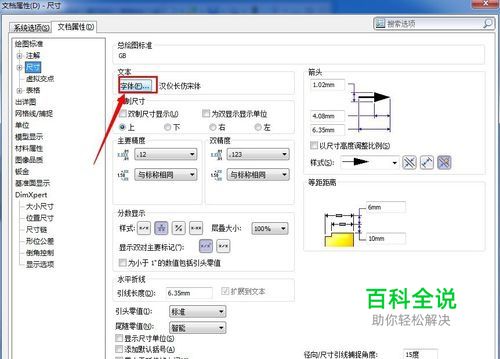

在“文档属性(D)-尺寸”对话框中点击文本栏下的“字体”。
- 05

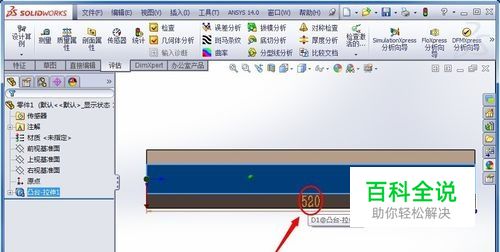

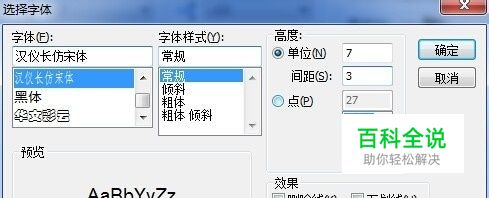

在弹出的“选择字体”对话框中就可以设置尺寸文本的字体与字号了。设置好后,点击“确定”。再次查看特征尺寸,此时可以发现尺寸文本的字体与字号都按照我们设置的值而显示了。
- 06

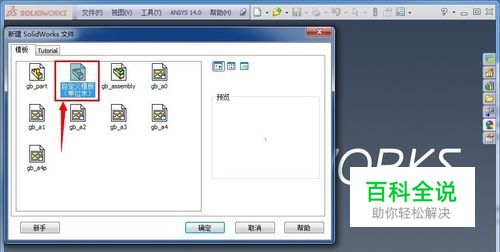

按照以上方法进行的设置只对该零件有效,如果要使之对任意零件有效,可以按照以上的方法在自定义的模板里进行设置并保存。对于如何添加自定义模板,可以参照相关经验进行操作。
