UG入门教程—如何建立平面？
在个人看来，UG三维制图软件的学习的重点就是学会怎样建立平面？只要学会了怎样建立平面，就可以进行后序操作，完成相应图形绘制。今天给大家带来如何建立平面的教程。
自动判断建立平面
- 01
运行UG三维软件，首先拉伸出一个圆柱，进行自动判断建立平面
- 02

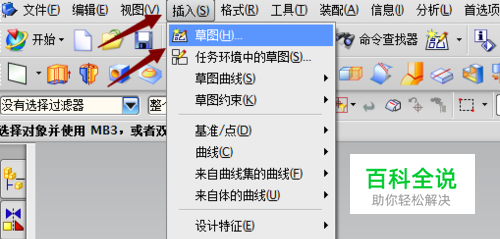

在UG建模操作界面的菜单里找到插入命令，点击插入命令找到草图命令
- 03

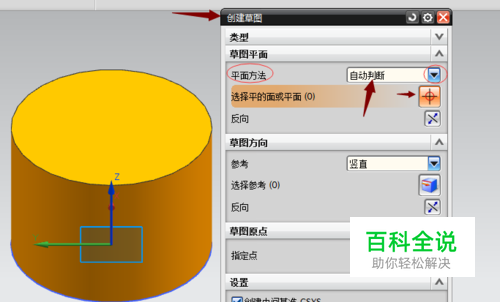

点击草图，弹出创建草图对话框，默认的方式就是自动判断建立平面
- 04

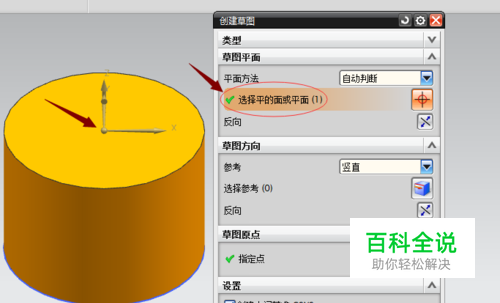

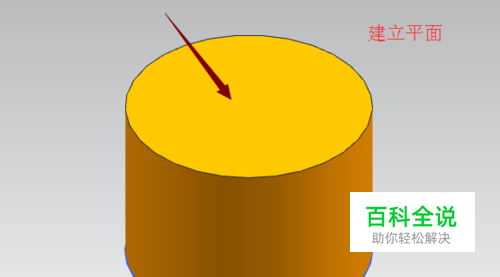

我们的平面方法是自动判断，所以接下来我们就可以点击你要将平面建立的的位置，如建立在圆柱端面，点击端面即可，这时选择平面位置出现了个对号，说明自动判断处了平面位置
- 05

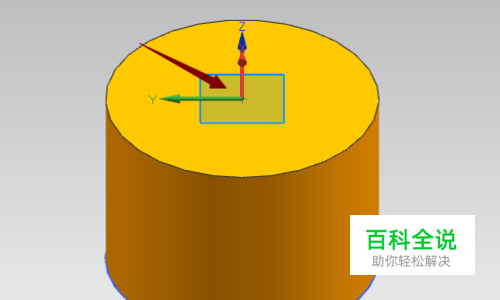

点击确定即可将平面建立在端面上，这时即可在该平面上绘制新的草图内容
现有平面建立平面
- 01

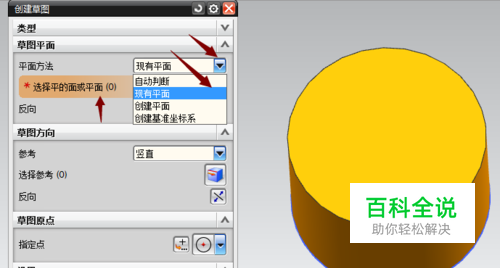

依据上述操作，调出创建草图对话框，点击平面方法后面的下拉三角，点击现有平面。
- 02
然后点击你欲将平面放置的位置，点击确定，同时可通过方向建立平面的正反方向。同上述内容一致。
创建平面建立新的平面
- 01
通过上述方法调出创建草图对话框，然后点击下拉三角，选择创建平面
- 02

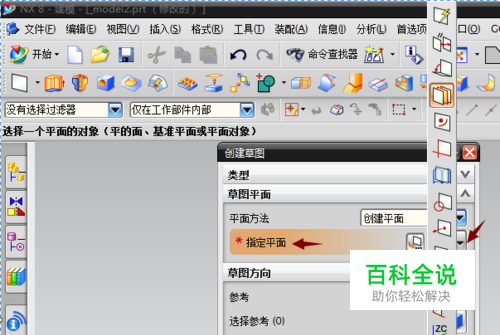

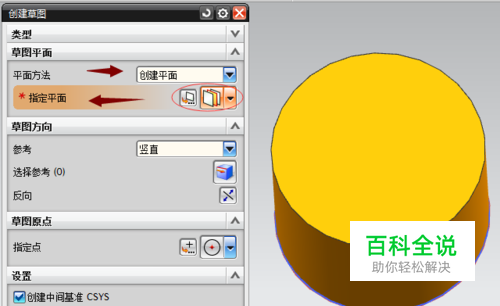

然后选择，指定平面后面的下拉按钮，提供了很多建立平面的方法
- 03

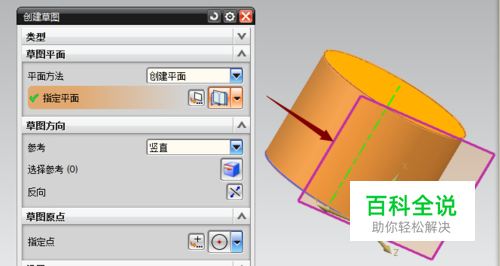

例如我们建立圆柱的相切平面，那我们点击下拉三角找到“相切”方法进行建立平面。
- 04

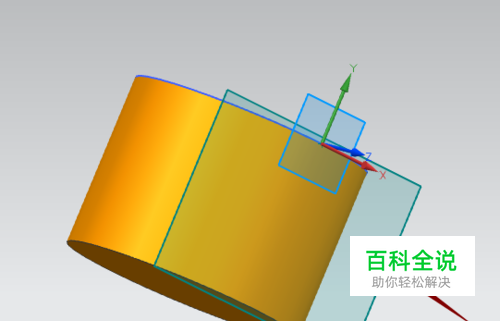

点击确定之后，就在圆周上建立了相切平面，这时可以在平面上进行草图绘制了
