AutoCAD2012放样功能如何使用？
在AutoCAD中，放样(Loft)命令可以构建一个通过一系列轮廓曲线构成的区面或者实体。在AutoCAD-2012版本中，在放样实体时，封闭的多边形轮廓必须合并成多段线才能进行实体放样。下面，作者将对此进行详细讲解。
步骤1：绘制一个规则多边形
- 01

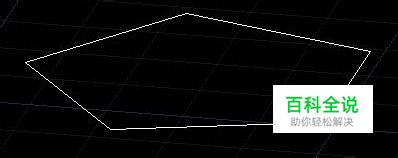

点击【绘图】菜单中的多边形工具，绘制一个规则的五边形，作为放样的轮廓。（多边形工具绘制规则多边形默认为多段线）
步骤2：绘制一个不规则多边形
- 01
点击【绘图】菜单中的【直线】工具，绘制一个不规则多边形。
- 02

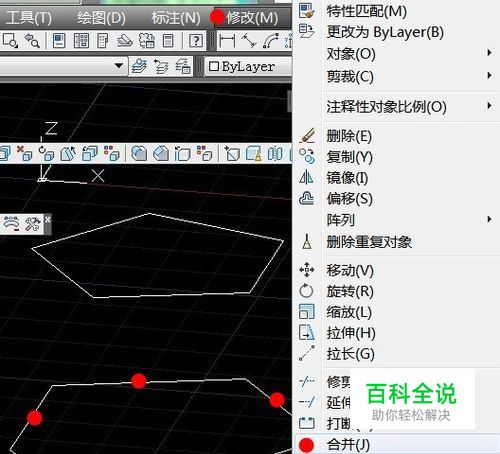

点击【修改】菜单中的【合并】命令，选中所有边并回车，将其合并成多段线。
步骤3：利用多段线工具绘制多边形
- 01
点击【绘图】菜单中的【多段线】工具，绘制一个封闭多边形。
步骤4：通过封闭轮廓放样
- 01
在命令行输入【LOFT】,调出放样功能；依次选择三个轮廓进行放样。
- 02
调节【模式（mo）】为实体，然后选择【仅横截面】。（依次如下图）
- 03

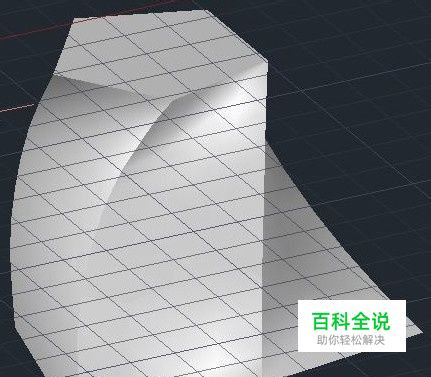

放样完成。
