AutoCADT20天正建筑如何添加标高标注
AutoCADT20天正建筑如何添加标高标注？
操作方法
- 01

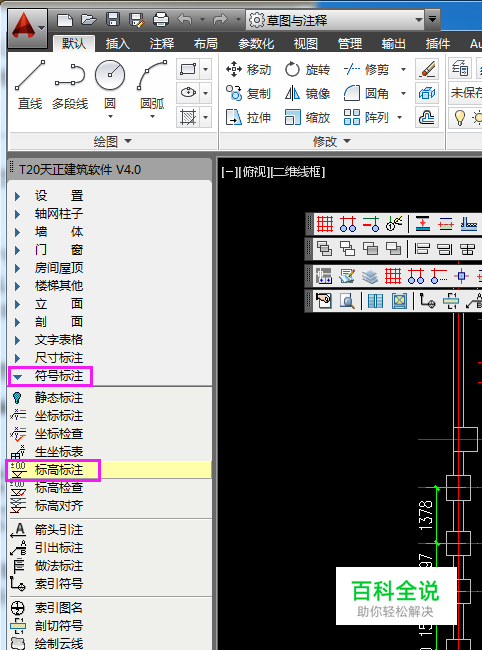

首先通过桌面快捷方式图标T20天正建筑V4.0启动AutoCAD 2014 - 简体中文 (Simplified Chinese)软件，接着在左侧天正建筑工具栏依次选中【符号标注】》【标高标注】选项，如图所示。
- 02

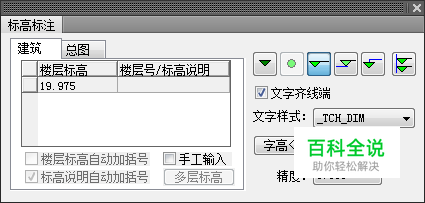

点击【标高标注】选项后系统会自动弹出【标高标注】对话框，如图所示。
- 03

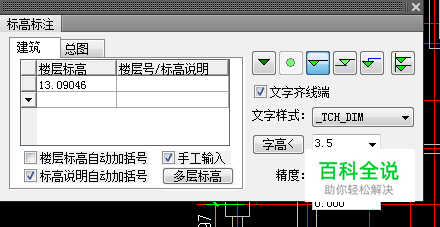

接着从【标高标注】选项中勾选【手工输入】复选框，在【楼层标高】列表中，输入所需标高值，然后选择【带基线】图标，并将【精度】设为【0.00】如图所示。
- 04

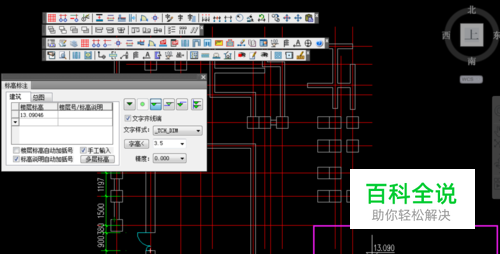

接着在绘图区域中，指定标高位置，然后根据命令提示信息，设置标高的方向，如图所示，点取标高点。
- 05

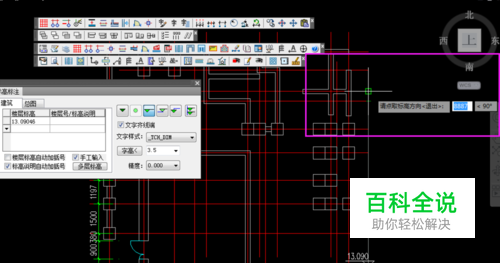

接着根据信息提示，使用鼠标左键在绘图区域中点取标高方向，如图所示。
- 06

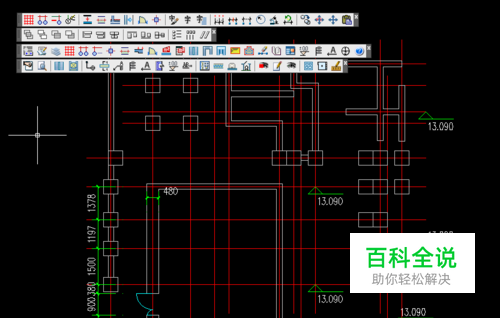

按回车键完成标高添加操作，完成后效果如图所示。
