怎么使用CAD绘制鞋柜立面图?
怎么使用CAD绘制鞋柜立面图?
操作方法
- 01

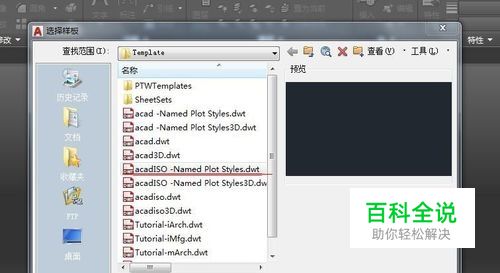

打开CAD新建选择如图样板:
- 02

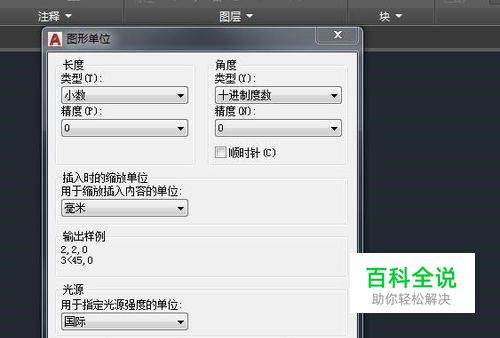

选择格式,在选择单位命令,将精度改为0,然后确定如图:
- 03

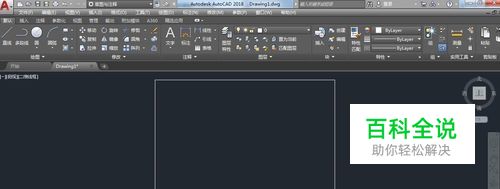

接下来绘制,点击直线任意一点输入@1000,0 再输入@700<90 然后输入@-1000,0 最后c闭合得到如图:
- 04

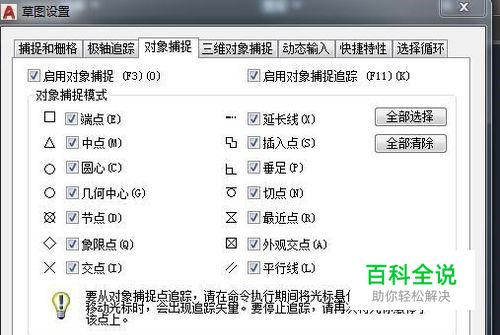

设置捕捉模式如图打开 然后设置你需要的捕捉如图:
- 05

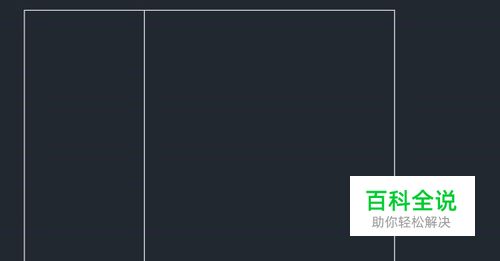

绘制内部图 利用捕捉设置第一个点输入@324,0,然后网上垂足如图:
- 06

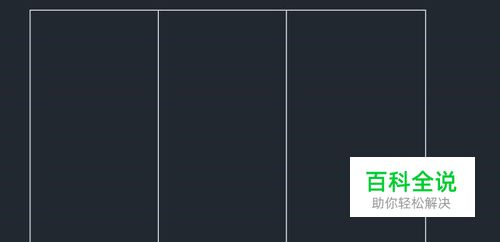

接下来从右边引出点输入352,然后往上引垂得到如图:
- 07
通过中点捕捉,得到两点之间 如图位置引出线,输入700/3 在利用两点之间的中点得到如图:
- 08

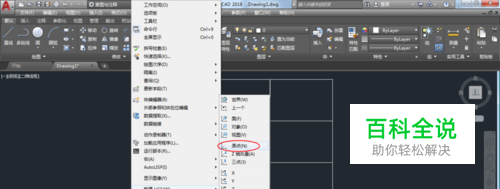

接下来在工具栏下,新建ucs找到原点,并移动原点 如图:
- 09

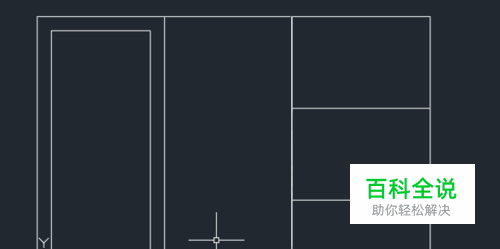

接下来,点击直线输入36,36回车 输入@252,0回车 输入@0,628 输入@-252,0最后闭合 得到如图:
- 10

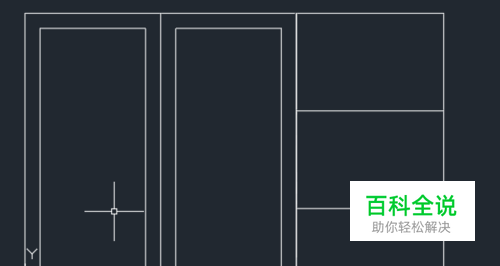

接下来输入360,36回车 输入@252,0回车 输入@628<90回车 输入@-252,0 最后闭合c得到如图:
- 11

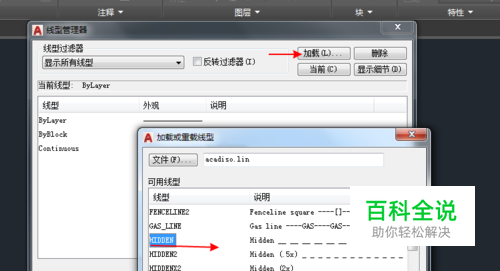

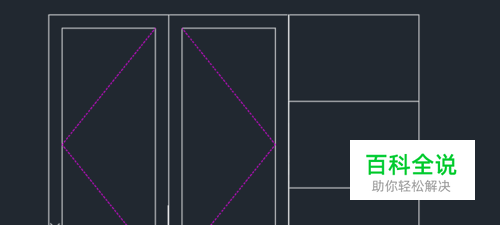

选择如图线性单击确定: 然后修改颜色,最后通过中点捕捉鞋柜立面图就好了如图:
