CAD无法捕捉端点

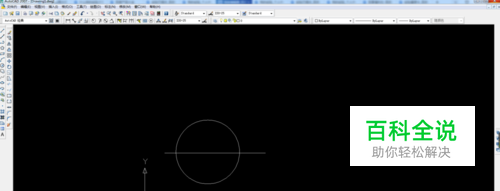

在CAD使用过程中选择了对象之后不显示对象的端点，也没法捕捉，现在教大家如何修改

操作方法

  • 01

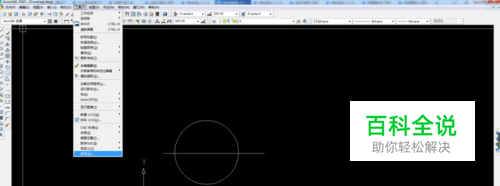

    首先点击CAD界面中的工具选项，会出现一个下拉菜单然后点击里面的选项命令

  • 02

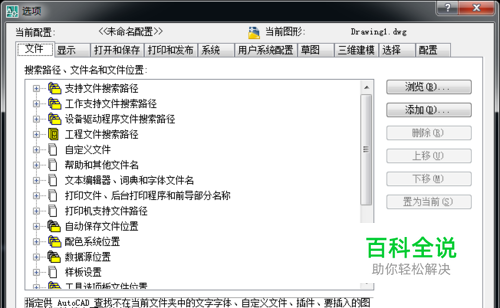

    在选项菜单栏顶端有很多选项卡，我们用鼠标左键点击（选择）选项卡

  • 03

    在红色箭头的位置全部打钩，然后点击确定

  • 04

    鼠标右键点击对象捕捉（红色箭头），

  • 05

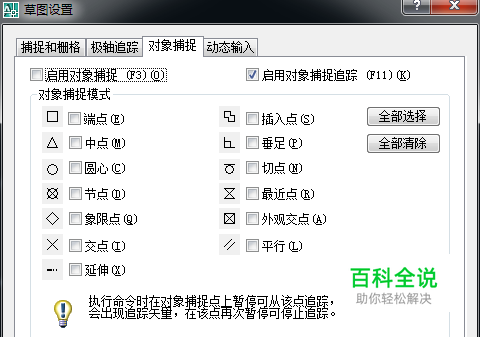

    勾选启用对象捕捉，然后在下面那一栏中勾选我们需要捕捉的点，我用CAD一半都会点击全部选择，然后点击确定

  • 06

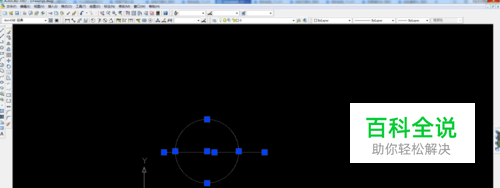

    在绘图面板中重新选择对象，然后就会出现蓝色的端点，我们可以通过鼠标移动来选择自己需要的端点进行修改
