液晶显示器改装图解lcd改成led背光（HP W1907）图解
LCD改LED背光，网上找灯条和恒流板就可。不会弄的去实在些的维修店。恒流板4线，1 . V [+12V], 2. ENA[背光开关】， ON/OFF ，....。3. DIM[亮度控制】，4. GND【地，负极】标法不尽相同，有的标VCC ON/OFF 等等。

操作方法

01

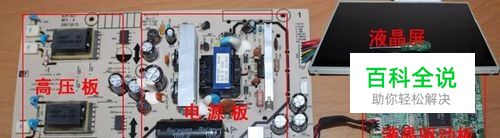

最近我有一台液晶显示器灯管老化了是以前老式的LCD光源的，我一直在想，有没有办法把它改成现在流行的LED显示器呢？LED背光源采用白光LED灯珠所制，可完全取代现有的CCFL背光源的CCFL灯管，组成LED背光源的液晶显示器（所说的LED显示器、LED电视）。具有亮度高、白光均匀、色域广、功耗低、等特点。同等大小的液晶显示器（LED背光）要比（CCFL背光）节能省电50%—70%。液晶显示器的主要有以下四个部分组成：①电源板；②高压板；③液晶驱动板；④液晶屏；如下图
02

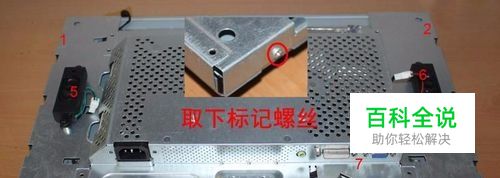

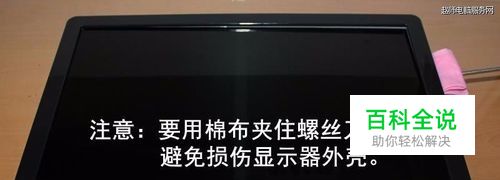

HP_W系列拆去前外壳方法：用一字螺丝刀、棉布、毛巾等；用棉布抱住螺丝刀（避免损坏显示器外壳）左右转动开启前外壳，移动四周开启。如下图
03

注意：液晶屏扣下时需加一块软垫，避免伤到液晶屏。如下图
04

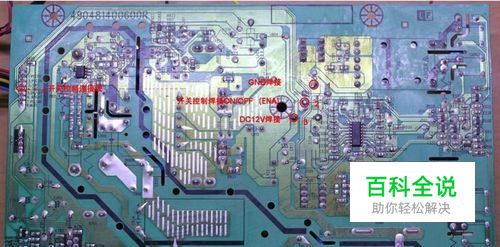

焊接：注意：三根连接线不要焊接错哦红DC12V 黄色ENA控制线黑色 GND/0线，在固定LED驱动板时，由于LED驱动板上的两个小电容过高，导致个别外壳固定不上,这时再把两个小电容放到就一切 OK 如下图
05

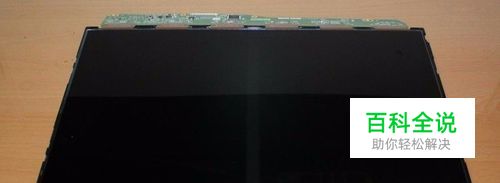

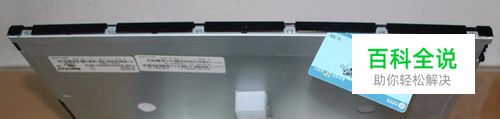

拆屏：1、用小一字螺丝刀小心敲开取下液晶显示屏金属框架，再用小十字螺丝刀取下背面液晶显示屏主板护盖螺丝；2、用VIP卡小心敲开液晶屏，再用左右其中一端向另一端划过，小心取下液晶屏，正面向下放置干净、无尘处。注：VIP卡划过时保持伸入液晶屏底部2mm，切记不要过深勿伤到液晶模组。原因：个别液晶模组下面沾有双面胶；3、用VIP卡取下塑料框架。如下图
06

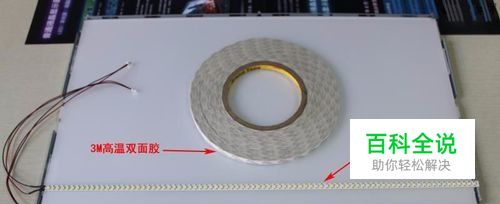

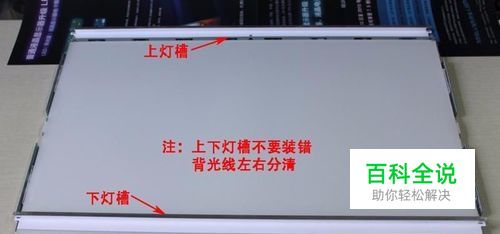

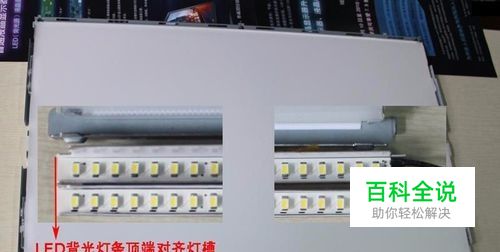

换背光：取下CCFL灯管更换LED背光灯条，安装LED背光灯条时需要高温3M双面胶固定灯条，左端对齐灯槽的另一端。如下图
07

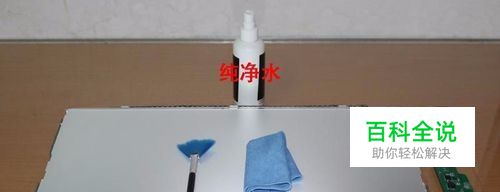

换好LED背光灯条后，一定要用纯净水擦除或软毛刷清除彩光膜上的污点，不要用液晶清洁剂含化学物品之类的清洁水清理，避免伤到彩光膜，切记哦。如下图 OK 剩余的自己搞定吧，祝你顺利！
08

改装后效果
