cad如何布局出图比例
想要使用cad局出图比例，如何操作呢？下面讲解方法
操作方法
- 01

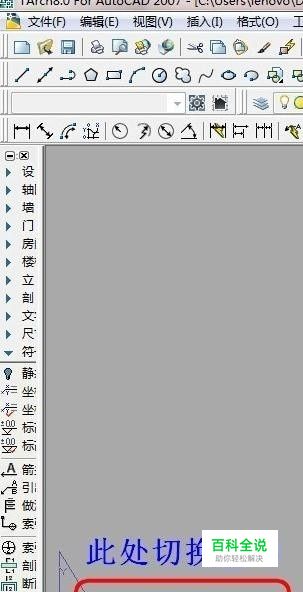

打开CAD，然后将模型窗口切换成布局窗口，如图所示
- 02

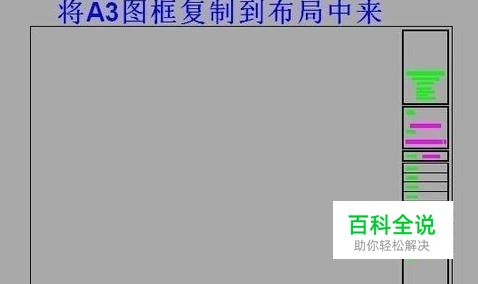

将绘制好的标准图框拖到布局里
- 03

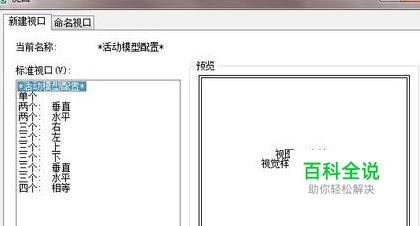

点击“视图”→“视口”→“新建视口”，弹出如图所示对话框，点击确定
- 04

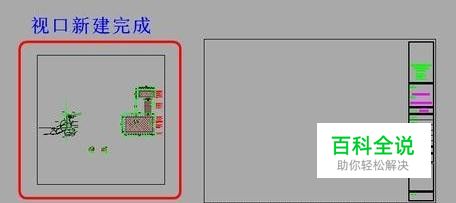

然后在桌面的空白处画一个矩形框，这样一个新的视口就建立了
- 05

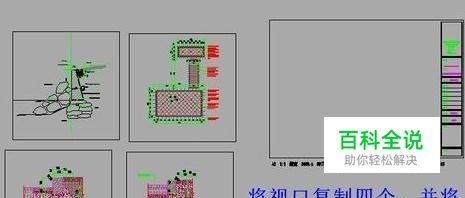

如图所示，调整视口的比例
- 06

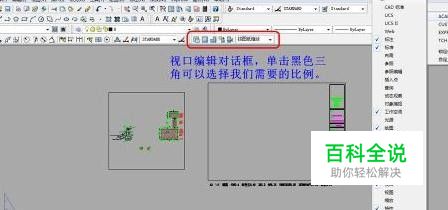

在cad工具栏右上角空白处鼠标右键点击ACAD→点击视口前的正方形，就弹出了视口编辑工具栏。
- 07

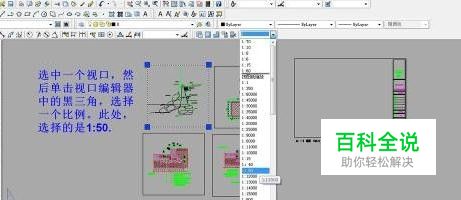

根据需要依次调整每个视口的比例 平面图、立面图、剖面图 ：一般 1:100 1:150 甚至1:200 都可以 总平面图 一般 ：1:500 1:750 1:1000 甚至1:2000都可以详图一般 ：1:20 1:50其实比例并没有很严格的限制
- 08

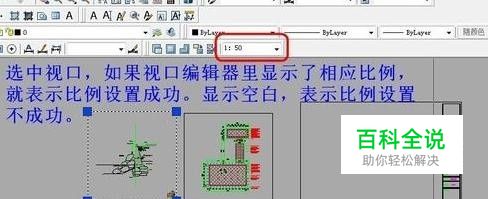

检验视口比例是否设置成功，这样就设置好了
