CATIA软件绘制正四棱锥
用CATIA软件，绘制正四棱锥，首先是先创建四个顶点，然后经行约束，之后就是绘制曲面，然后把曲面加厚，正四棱锥就绘制好了。看下效果。
操作方法
- 01

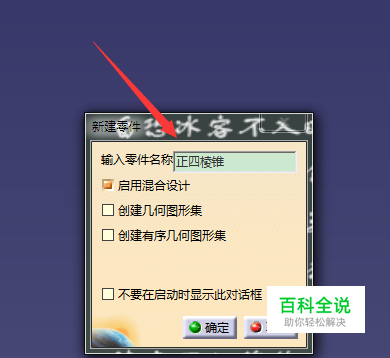

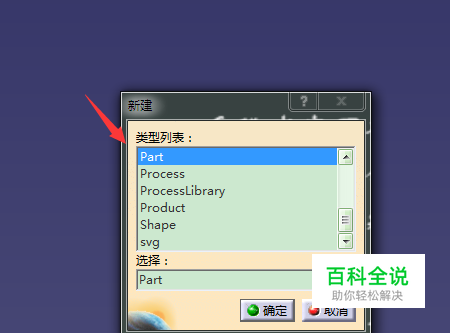

打开CATIA软件，新建一个PART文件，命名为正四棱锥；
- 02

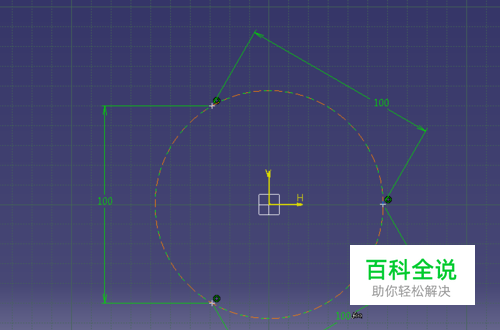

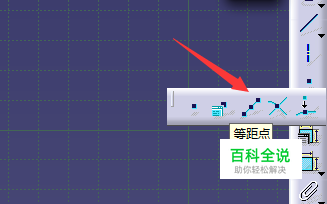

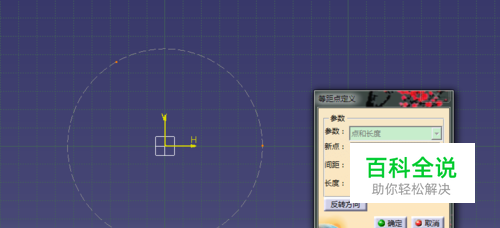

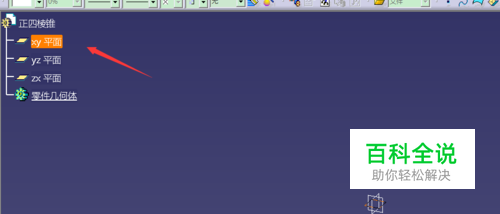

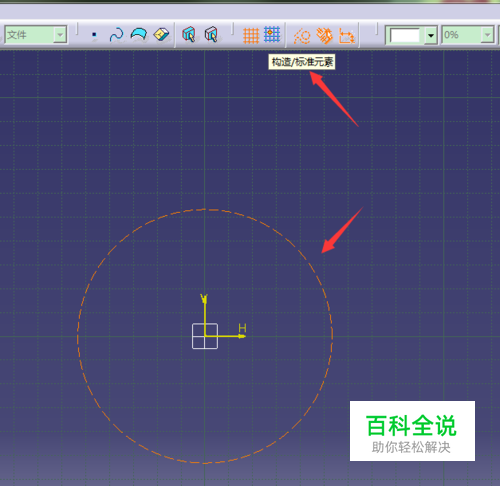

选择XY平面，绘制一个构造线的圆，然后选择等距离点，在构造线圆上绘制3个点，约束尺寸；
- 03

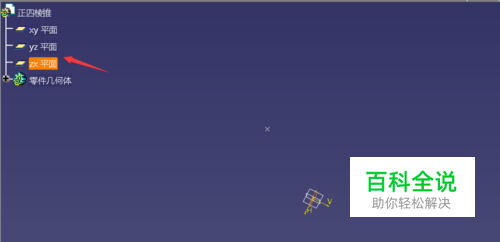

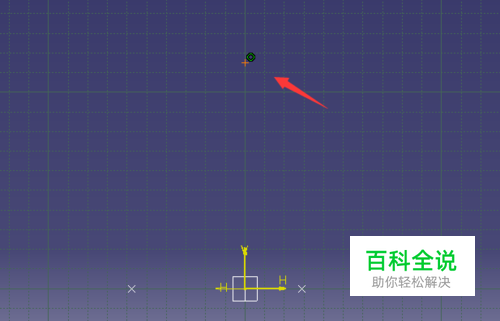

退出草图，选择ZX平面绘制最后一个顶点，突出草图，对四个点进行约束；
- 04

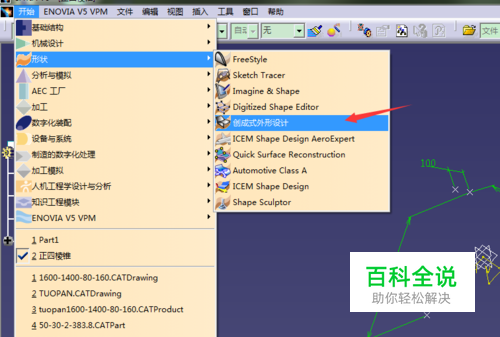

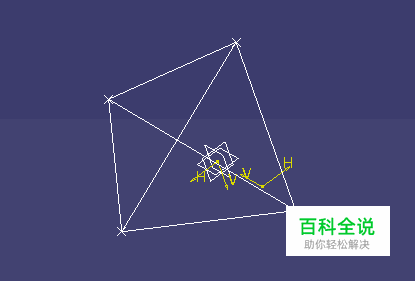

选择创成式曲面，把点有直线连接，如图；
- 05

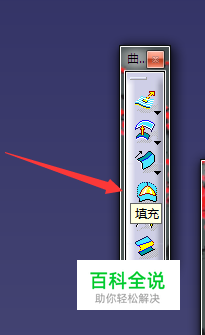

选择缝合曲面，把线缝合成曲面；
- 06

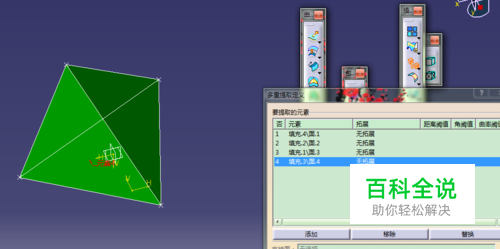

选择多重拾取命令，拾取面；
- 07

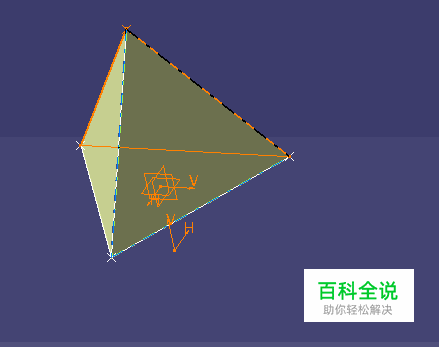

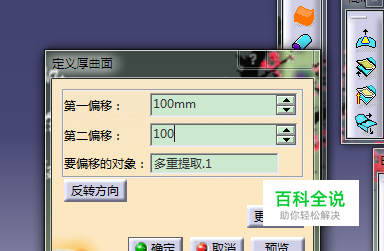

选择后曲面，为其添加厚度，然后添加材质，得到正四棱锥。
