基础结构设计说明
通过本经验的操作，让读者掌握文字样式的创建和设置，再讲解多行文字的使用方法，以及设置多行文字中不同文本的相关格式
操作方法
- 01

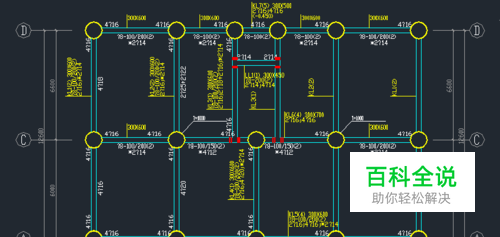

正常启动autocad2013软件，选择“文件|打开”菜单命令，将名为“基础结构平面布置图.dwg”文件打开。
- 02

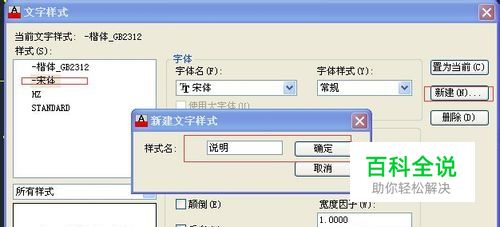

选择“格式|文字样式”菜单命令，将弹出“文字样式”对话框，在“样式”列表框中显示出当前已有的多个文字样式，选择“宋体”文字样式，并单击“新建”按钮，然后在弹出的“新建文字样式”文本框中输入“说明”，最后单击“确定”按钮。
- 03

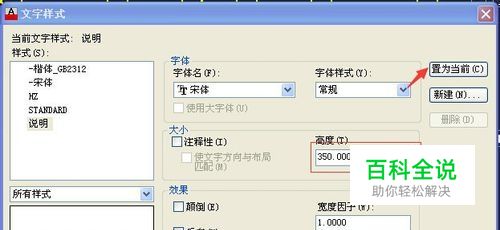

此时即可在“样式”列表框中显示出已经新建的文字样式“说明”，这时只需要设置高度为350即可，然后依次单击“应用”、“置为当前”和“关闭”按钮。
- 04
这时，用户在“特性”工具栏中可以看出当前的文字样式为“说明”。
- 05

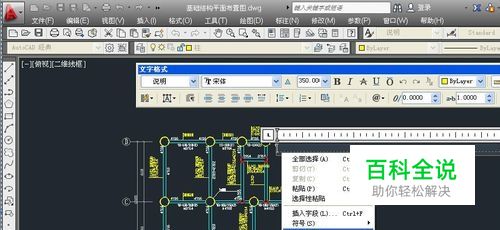

单击“绘图”工具栏中的“多行文字”按钮A，根据提示，在图形的右侧区域拖动一个矩形区域后，将弹出“文字格式”工具栏，并显示当前文字样式、字体及高度等，以及在下侧将显示一个有效宽度的文本编辑窗口，此时右击鼠标，将弹出一快捷菜单，选择“输入文字”命令.
- 06
在弹出的“选择文件”对话框中，查找路径为“案例\08”,此时在其下将显示有事先准备好的“基础结构说明”文本文件（或者随便导入一个文本文件），选择该文件，并单击“打开”按钮。
- 07

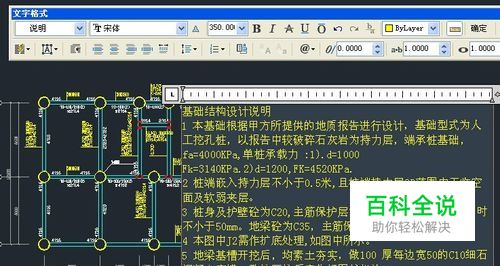

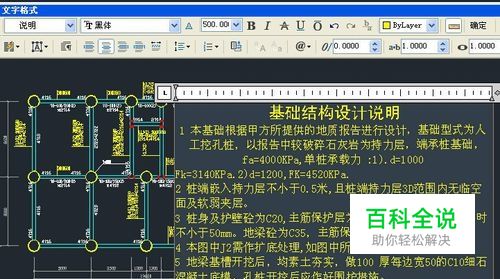

将文本文件中的内容置入到文本编辑窗口中，选择第一行标题的文字内容，然后在“文字格式”工具栏中设置“黑体”，字高为500，并设置为“居中”。
- 08

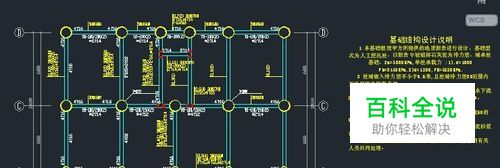

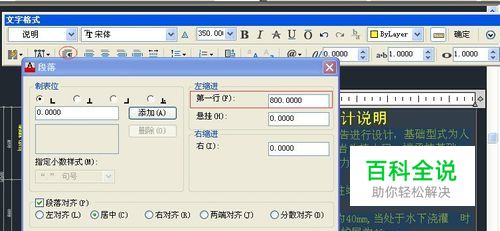

选择文本窗口的其他文字信息内容，在“文字格式”工具栏中单击“段落”按钮，在随后弹出的“段落”对话框中设置第一行缩进800，然后依次单击“确定”按钮。至此，其基础结构的设计说明已经操作完成，如图所示。
