如何配置4G DTU与组态软件通信
如何配置4G DTU与组态软件通信，小编今天就教您配置一下。
操作方法
- 01

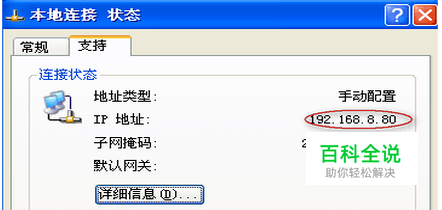

一、前提：必须具有固定能上网的IP或者使用花生壳等域名工具解析工具获取一个IP地址解析域名。 在路由器中将需要通信的通信端口进行开放，如下图所示（具体设置可以和公司网管联系） 注意：NAT在一般其他服务器还有其他不同的名称，例如虚拟服务器设置，端口映射。一般情况和网管说明做端口映射即可。
- 02
二、相应的4G DTU F2X16配置软件。 1、用串口线将4G DTU连接到 PC 上，先别上电 2）、运行配置程序，设置串口如下： 2、运行配置程序，设置串口如下： 根据实际的串口及波特率填写（此电脑的串口为COM4，波特率为115200），四信4G DTU默认波特率为115200。
- 03

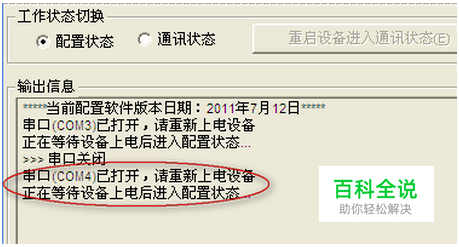

3、点击“打开串口”，出现如下图，串口开启正常。
- 04

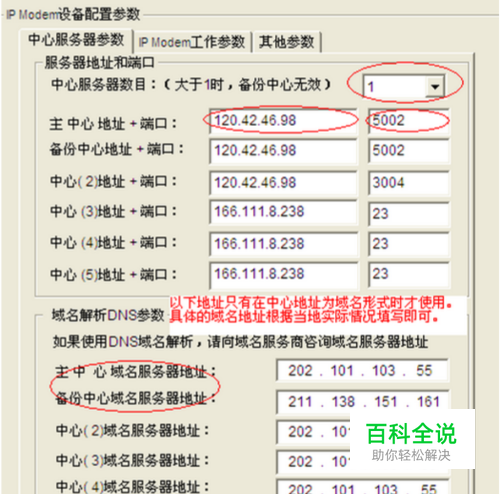

4、具体参数的配置 1），与中心服务器连接设置 注意：单中心时不使用备份中心时，一般主中心备份中心相同地址和端口相同。图中5002端口即对应的数据中心端开启的端口号。
- 05

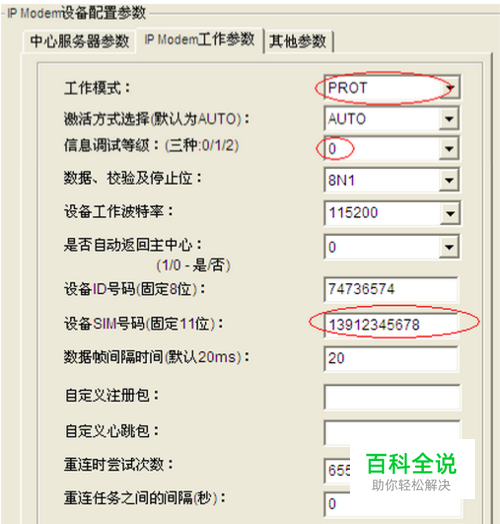

2），4G DTU工作参数的设置 a，工作模式 和易控软件连接时使用PROT模式。还有其他工作模式，有其他一些运用。 b，串口参数根据实际情况设置 c，调试等级是为设备调试排错时使用的。默认为1，一般设置为0或1，调试信息为2时为排除时使用。 d，设备SIM卡号客户自己设置11位数字，图中设置为13912345678。
- 06

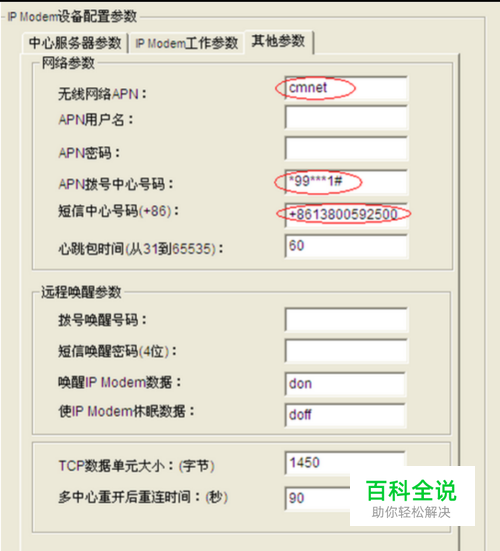

三，网络连接参数设置 1，4G的APN网络设置时，移动网络为cmnet。 2，4G的移动网络的用户名和密码为空。 3，4G的拨号中心号码，移动网络为*99***1#。 4，短信中心号码为当地短信中心号码，根据各地情况设置。设备默认填写的是厦门的短信中心号码。
- 07
4G DTU的灯的闪烁情况为： 1，设备上电之后power灯常亮着。 2，设备网络拨号时act灯进行闪烁。 3，设备连接上数据中心后online灯常亮着。 4，设备进行数据传输时act灯进行闪烁。
