Ansys如何定义参数变量导入数据文件？
软件中可以定义数组或表格参数，并通过导入文件导入外部数据。当有一系列数据需要导入软件进行有限元仿真分析时，需要首先创建Array Parameters（参数变量），然后以加载文件形式，将文件中一系列数据导入创建的数组或表格形式参数中。如做瞬态动力学仿真分析，可以将时变载荷变量数据存入数组参数，将参数施加到有限元模型上，即可进行仿真分析。下面介绍，软件如何定义参数，及将文件内容导入创建的参数。
操作方法
- 01

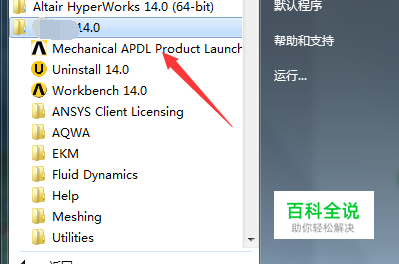

首先启动软件，通过“开始”菜单下，快捷方式启动。
- 02

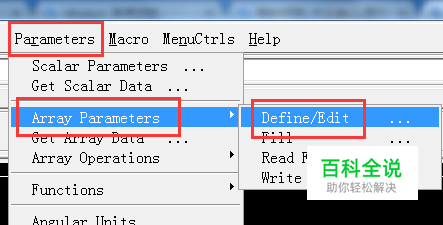

启动软件后，在主界面，通过菜单路径：Parameters>Array Parameters>Definne/Edit创建变量。
- 03

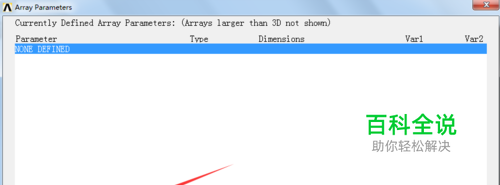

此时会弹出创建变量窗口，单击“add”按钮，即可进行定义参数界面。
- 04

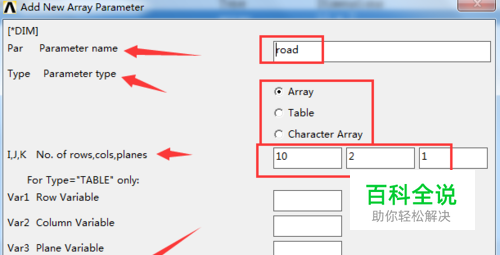

在定义参数界面，设置变量名称为“road”，设置变量类型为“Array”也可以设置为“Table”，建议使用“Table”，接着设置数组行和列数，这里分别设置为10和2，第三项1是页的意思，可以理解为第三个维度，即该变量中数组有1页，每页10行2列，其他可不进行设置，单击“OK”即可，退出该窗口。
- 05

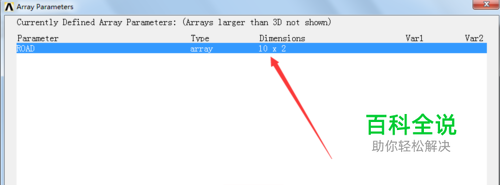

此时在参数定义窗口，可以看到新定义的参数，选中后，单击“Edit”，打开编辑界面。
- 06

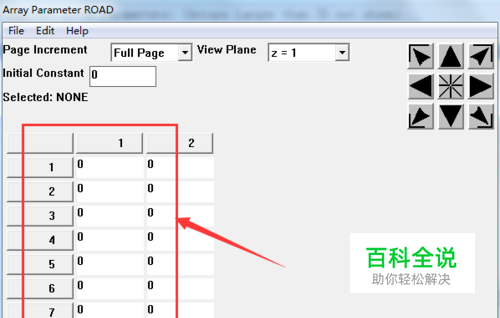

如下图所示，此时可以手动输入参数详细数据，如第一列输入时间变量，第二列输入其他变量，如载荷变量。
- 07

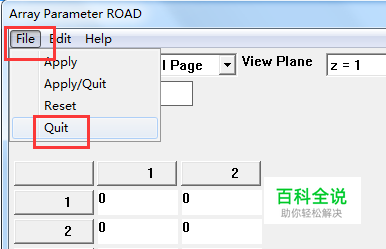

接着内容输入完成，通过file下quit退出该窗口，此时介绍的是手动输入数据，下面介绍如何直接读入文件数据。
- 08

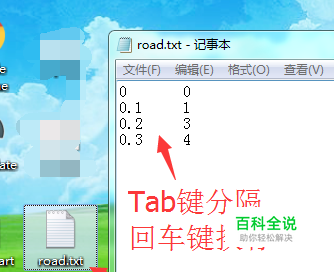

接下来介绍，读入下图所示格式，txt扩展名文件。
- 09

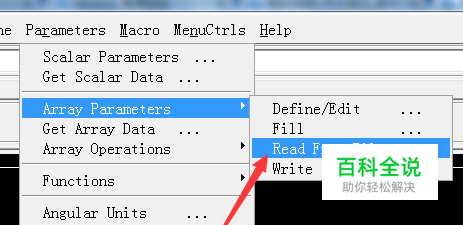

通过菜单路径：Parameters>Array Parameters>Read from file读入文件至参数。
- 10

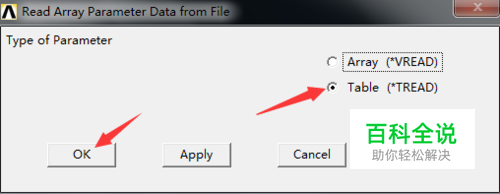

此时弹出下图所示窗口，按图示设置，这次选为“Table”，单击“OK”。
- 11

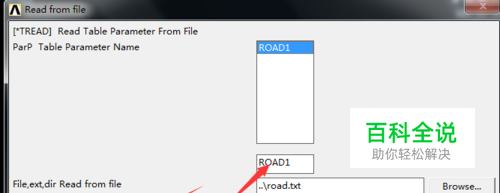

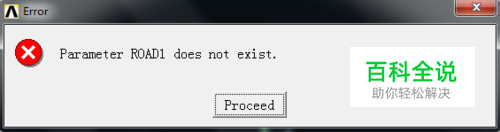

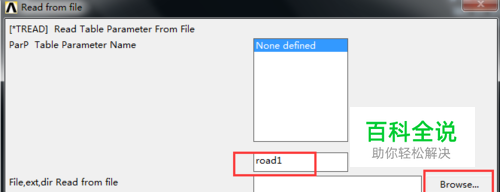

弹出窗口，设置参数名称，接着选择“Browser”，在弹出的文件选择窗口，选择需导入的文件。最后点击ok，会弹出下图3所示错误提示，所以要通过之前介绍方法，新建一个名称为“road1”的“Table”类型参数。
- 12

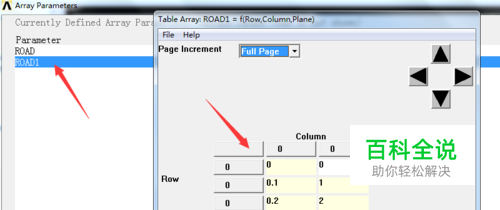

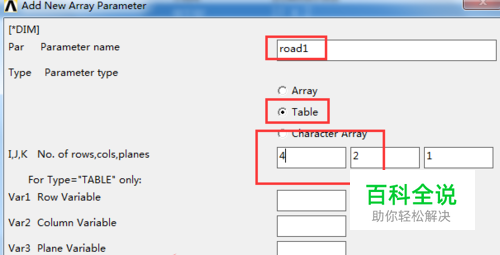

最后，首先通过Parameters>Array Parameters>Definne/Edit创建road1名称，table参数，如下图，接着通过Parameters>Array Parameters>Read from file读入文件至参数，最后查看road1数据如下图3所示，说明读入成功。
