如何使用Excel画出可变化的心形图案【百科全说】

Excel函数的功能很强大，结合数学公式可以做出动画效果，今天就来介绍一下，如何使用Excel画出可变化的心形图案。

操作方法

01

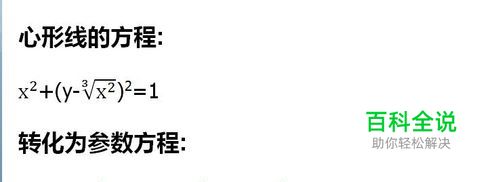

首先我们需要心形的函数和参数化方程。
02

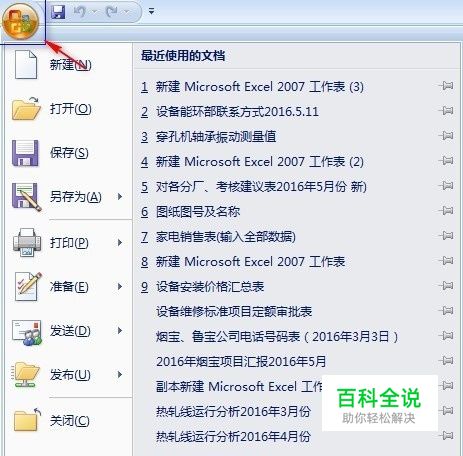

点击菜单栏最左上角的win图标，然后选择右下角的“Excel选项”。
03

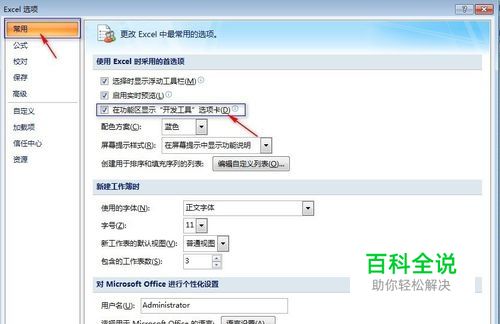

在弹出的“Excel选项”属性框中，选择“常用”，在“使用Excel时采用的首选项模块下，选择在“在功能区显示开发工具选项卡”复选框打钩，按确定。
04

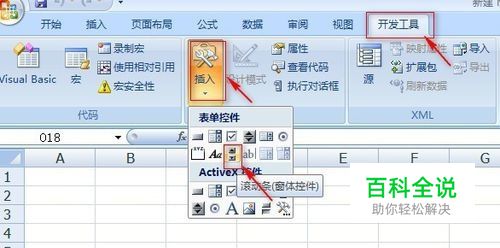

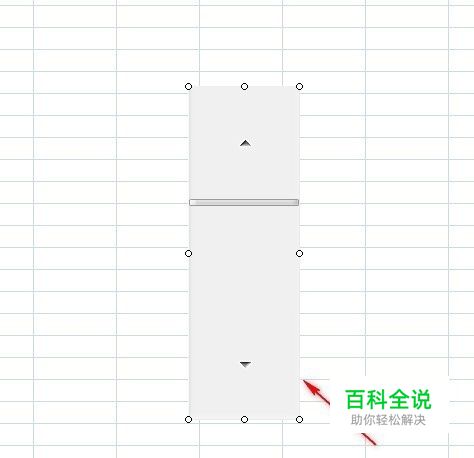

单击菜单栏中“开发工具”选项卡，在“控件”组中单击“插入”，再单击“表单控制”下的“滚动条”。这是屏幕上会出现一个十字标记，移动鼠标把十字标记放到合适的地方，单击鼠标左键，就会出现滚动条。
05

现在开始设置数据。把θ的所在区间平均分为200份，然后计算(nθ)/2，通过“滚动条”，控制“n”的变化，再通过参数方程分别计算x、y的值，最后通过“散点图”作出相应图形。下面的步骤就有些复杂了，请仔细查阅。
06

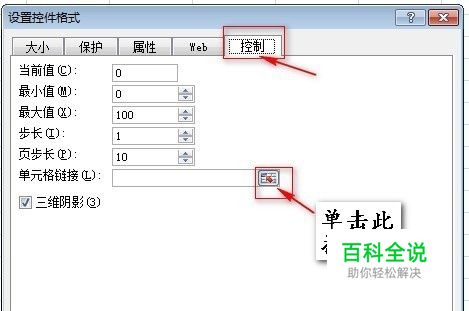

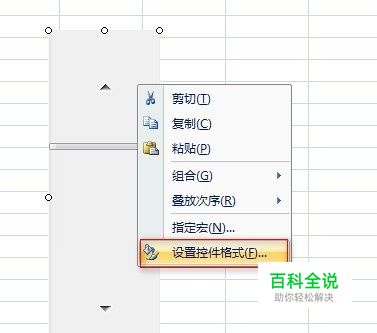

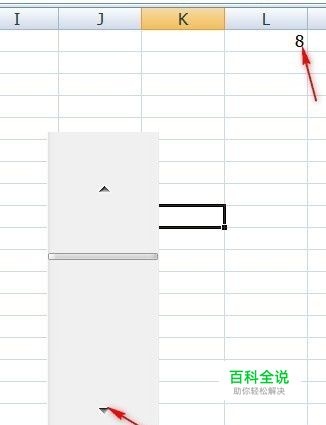

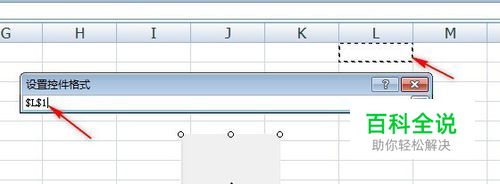

选中“滚动条”，点击鼠标右键，在弹出的菜单中选择“设置控件格式”。然后在设置控件格式属性框中点击“控制”，单击“单元格链接”右侧的按钮，选择“L1”单元格，按回车键返回，然后点击“确定”。当我们点击“滚动条”的箭头是，就看到“L1”单元格的数字发生变化了。
07

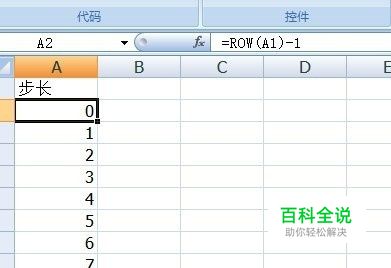

在“A1”单元格输入“步长”，在“A2”单元格输入公式“=ROW(A1)-1”，选中“A2”单元格，当指针变成黑色十字时，往下拖至“A202”.
08

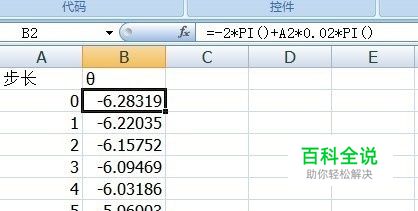

在“B1”单元格输入“θ”，“B2”单元格输入“=-2*PI()+A2*0.02*PI()”，选中“B2”单元格，当指针变成黑色十字时，往下拖至“B202”。
09

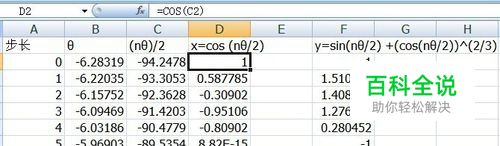

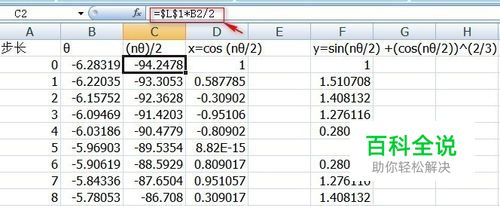

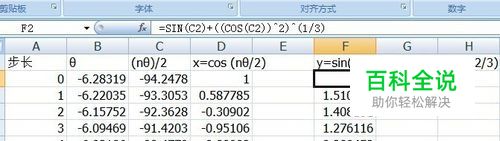

在“C1“单元格输入”(nθ)/2“，”C2“单元格输入”=$K$1*B2/2“，选中“C2”单元格，当指针变成黑色十字时，往下拖至“C202”；在”D1“单元格输入”x=cos (nθ/2)“，”D2“单元格输入”=COS(C2)“，选中“D2”单元格，当指针变成黑色十字时，往下拖至“D202”；在”F1“单元格输入”y=sin(nθ/2) +(cos(nθ/2))^(2/3)“，”F2“单元格输入”=SIN(C2)+((COS(C2))^2)^(1/3)“，选中“F2”单元格，当指针变成黑色十字时，往下拖至“F202”。此时，我们再点击”滚动条“的箭头，会发现”C、D、F“列的数据会随着”n“值的变化而发生变化。
10

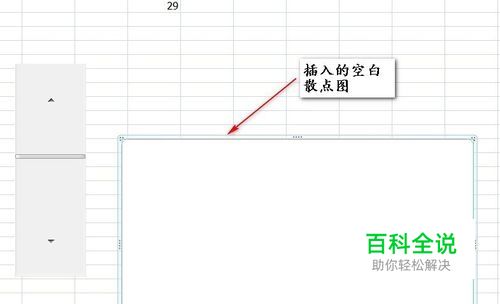

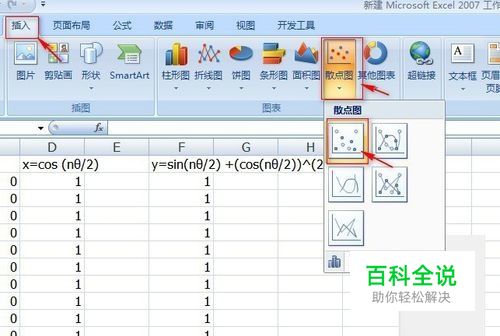

选中空白单元格，单击菜单栏中的”插入“，在图表区域，点击”散点图“,选择”仅带数据标记的散点图“，得到空白的散点图。
11

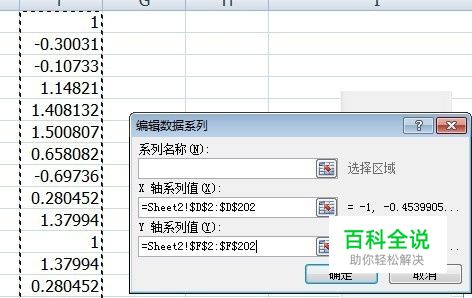

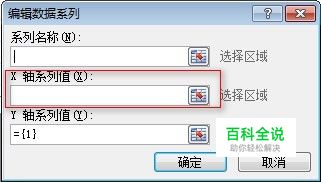

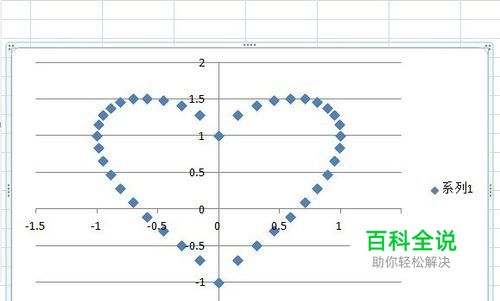

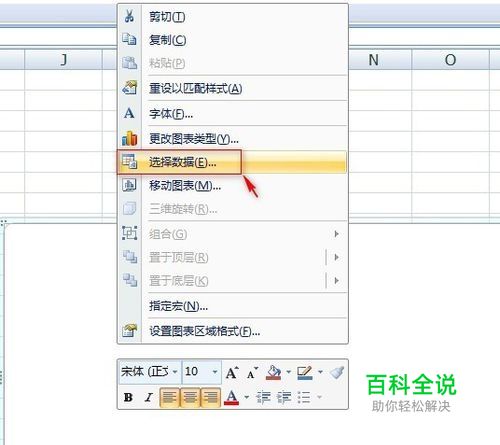

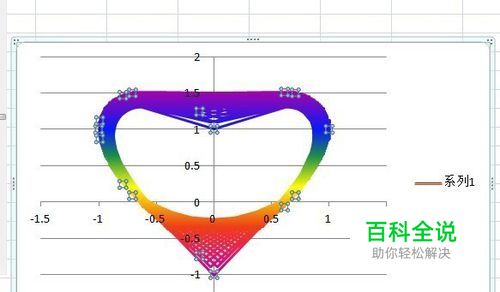

选中空白的散点图，单击鼠标右键，在弹出的对话框中单击”选择数据“，进入选择数据源属性框，点击”添加”—>”X轴系列值“选中区域”=心形线$D$2:$D$202“，”Y轴系列值“选中区域”=心形线!$F$2:$F$202“（工作表名为“心形线”）连续点击两次”确定“，得到散点图草图。
12

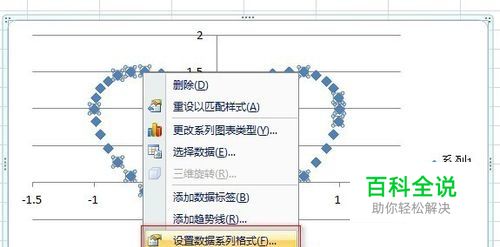

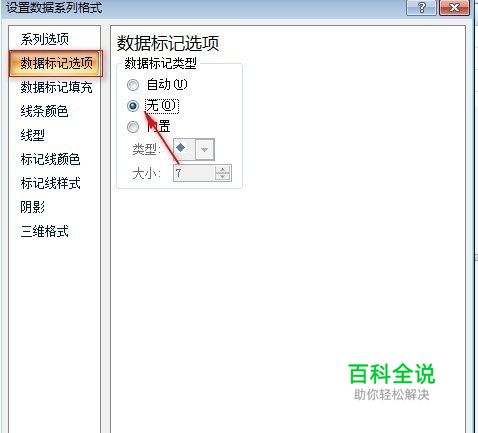

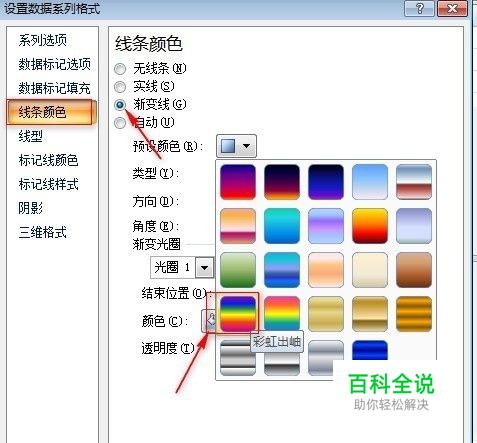

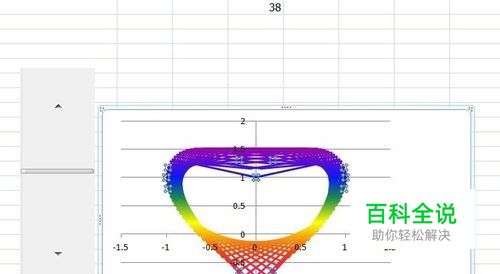

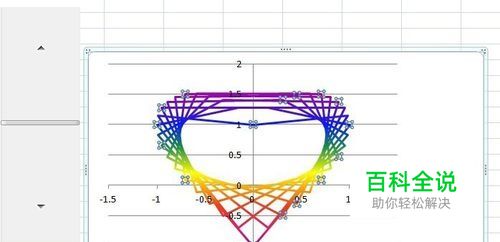

选中图表中的心形轨迹，点击右键，点击”设置数据系列格式“—>点击”数据标记选项“，选中”无“—>点击”线条颜色“，选择”渐变色“选中“彩虹出柚”，点击”确定“。
