怎么在中望CAD中将图纸转化为清晰的PDF格式

2024-04-11 17:25:20

在用CAD将DWG格式图纸打印成PDF格式图纸是，经常因为图纸太大而致使打印出来效果不清晰，就像下图一样。那么接下来我们怎么做才能打印出清晰的图纸呢？
下面我写下我用中望CAD打印的情况。

操作方法

01

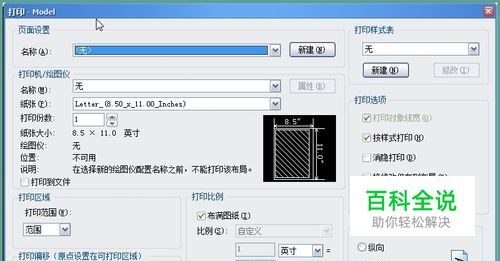

想把DWG图纸打印清晰，无非纸张篇幅大一点，或者分辨率高一点，我就从这两点着手。第一步，篇幅放大放大再放大。反正电脑硬盘容量不占地盘，也不用你折图纸，能多大就多大吧。打开打印界面，按下CTRL+P，或者在菜单里面找吧。
02

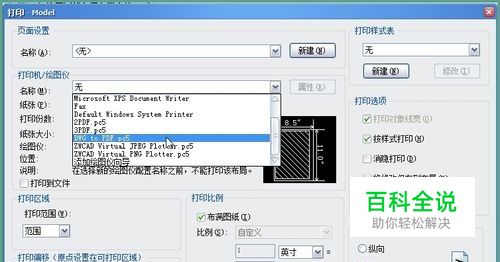

第二步，在打印机名称处选择能打印PDF的打印机，我的默认的是DWG TO PDF.PC5。选择。
03

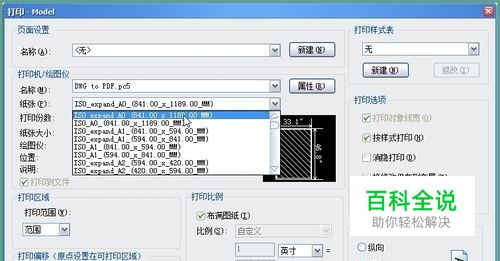

第三步，就是选择纸张大小了，不用想，最大号的A0版纸张。
04

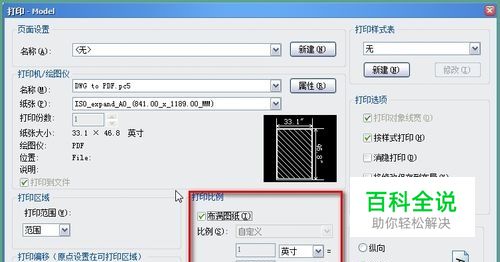

第四步，打印比例，肯定是布满纸张最好了，那么就打勾吧，方框中的哦。
05

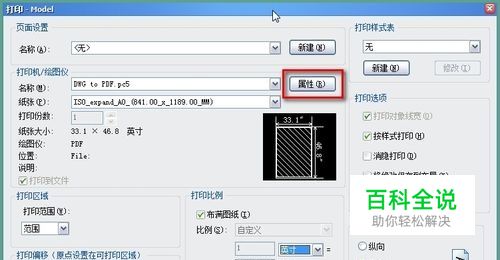

第五步，纸张选好了，那么就该下一个要求了，那就是分辨率。点击名称旁的属性按钮哦。
06

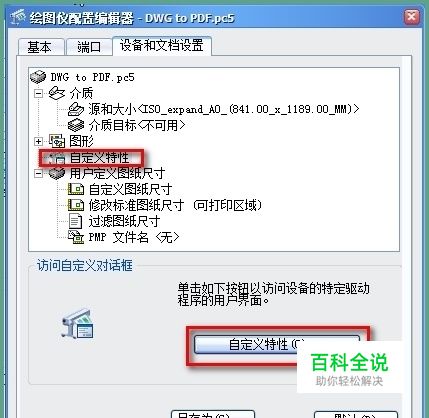

第六步，打开属性框后点击自定义特性的选项，然后点击下面的自定义特性按钮。
07

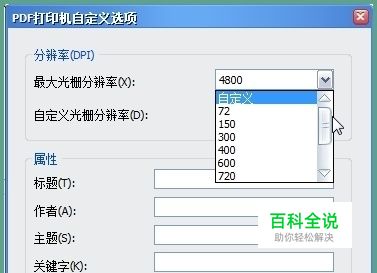

第七步，点开后会看到有一个最大光栅分辨率，大家可以毫不犹豫的点击，然后选择一个比较大的数值。嗯，我就是这么做的。
08

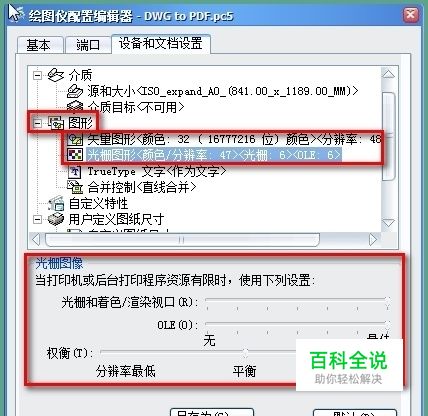

第八步，还有一个选项也可以试着调整，大家可以自己试试看。
09

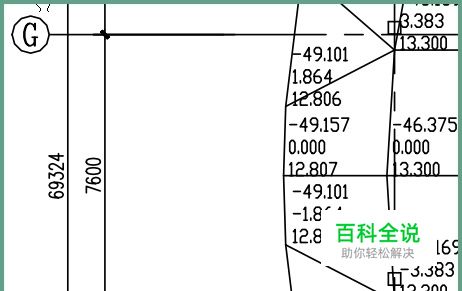

好了，设置完了，最后就是打印了，打印出来的效果可以看看哦。。是不是很好的效果呢？嘿嘿。。
