Altium Designer PCB系统参数经验配置
对PCB参数进行设置,有利于高效进行布局布线等操作,加快设计进度,PCB 系统参数设置包括走线、扇孔、敷铜等操作的设置,这里给大家分享的是我常用的PCB参数设置,希望可以给大家一个参考
操作方法
- 01

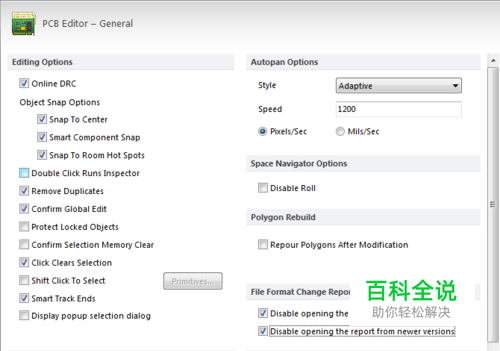

PCB General 选项,通过 DXP - Preferences - PCB Editor - General 打开设置,推荐打开内容: 1、Editing Options (1)Online DRC:打开在线 DRC (2)Snap To Center:抓取中心 (3)Smart Component Snap:智能元件抓取 (4)Remove Duplicates:删除重复 (5)Click Clears Selection:单击空白处退出选择状态 (6)Smart Track Ends:智能移除线段结尾 2、Other (1)Undo/Redo:填写需要撤销的步骤数量,默认设置为 30 (2)Rotation Step:旋转角度,可以输入任意角度值,实现任意角度的旋转,一般为 30、 45、 90度 (3)Cursor Type:鼠标显示风格,建议选择 Large 90 3、Polygon Repour Repour Polygons After Modification:修改敷铜之后自动敷铜,一般这种设置会造成设计卡顿,建议这里不勾选 4、File Format Change Report Disable opening the report from older verions 及 Disable opening the report from newer versions:勾选两个选项,可以去掉 Html 文档报告 设置效果如图所示:
- 02

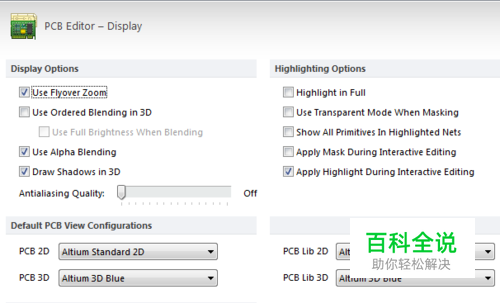

PCB Display 选项,通过 DXP - Preferences - PCB Editor - Display 打开设置,推荐打开内容: 1、Display Options (1)Use Flyover Zoom (2)Use Alpha Blending (3)Draw Shadows in 3D 2、Highlighting Options 推荐勾选“Apply Highlight During Interactive Editing”当走线时显示为高亮模式 设置效果如图所示:
- 03

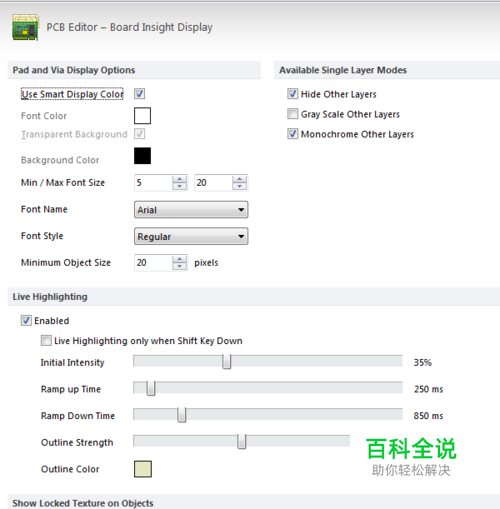

PCB Board Insight Display 选项设置 1、Pad and Via Display Options 勾选“Use Smart Display Color”使用自适应颜色设置 2、Available Single Layer Modes (1)勾选 Hide Other Layers:隐藏其他层 (2)勾选 Monochrome Other Layers:灰暗单色其他层 这样设置可以在单层显示的时候使用 “Shift + S”进行切换,有利于走线和查看线路层
- 04

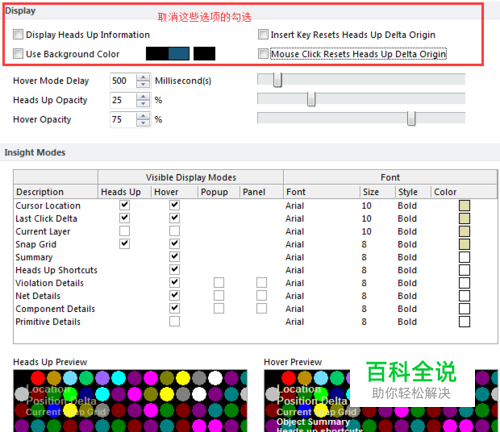

Board Insight Modes 选项,默认在PCB的左上角会跟随鼠标显示一些信息,因为鼠标移动时数据随时变化,所以这些信息的参考性不大,可以把这些信息去掉,这样设计会更清晰,可以按照下图内容进行配置
- 05

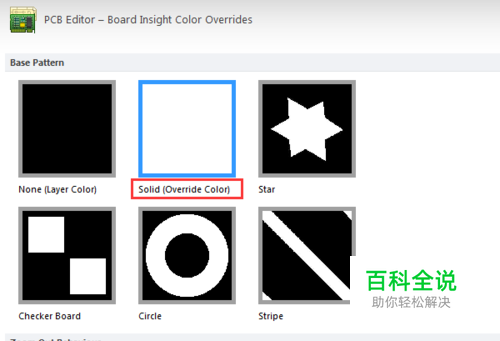

Board Insight Color Overrides 选项,对一些走线网络颜色进行设置,Altium Designer 提供了几种颜色显示方案,可以如图所示进行设置 1、Base Pattern:选择“Solid(Override Color)”实体覆盖颜色 2、Zoom Out Behaviour:选择“Override Color Dominates”覆盖颜色优先显示
- 06

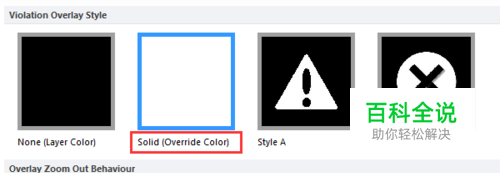

DRC Violations Display 选项,DRC 颜色显示设置,选择“Solid(Override Color)”模式
- 07

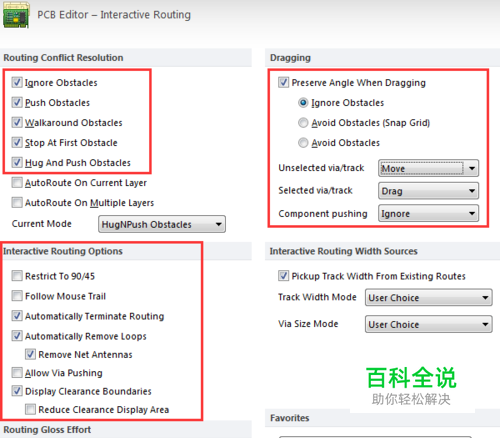

Interactive Routing 选项:走线设置,是比较重要的设置,可以使用如下图所示的设置 1、Routing Conflict Resolution (1)Ignore Obstacles:忽略障碍物走线 (2)Push Obstacles:推动障碍物走线 (3)Walkaround Obstacles:围绕障碍物走线 (4)Stop At First Obstacle:遇到障碍物停止走线 (5)AutoRoute On Current Layer:自动布线时在当前层走线 (6)AutoRoute On Multipe Layer:自动布线时在表层或内层走线 2、Interactive Routing Options (1)Automatically Remove Loops:自动移除回路 (2)Remove Net Antennas:移除 Stub 线头 (3)Allow Via Pushing:允许过孔推挤 (4)Display Clearance Boundaries:走线保护边界显示 (5)Reduce Clearance Display Area:减小保护边界的显示 3、Dragging (1)Ignore Obstacles:拖动状态忽略障碍物 (2)Unselected via / track-Move:对于没有选择的过孔和导线拖动时只是移动 (3)Select via / track-Drag:对于被选中了的过孔和导线拖动时进行拖拽和鼠标一起移动 (4)Component pushing-Ignore:元件在拖动的时候进行忽略障碍物直接拖动 Favorites 偏好设置可以设置自己喜欢的线宽大小
- 08

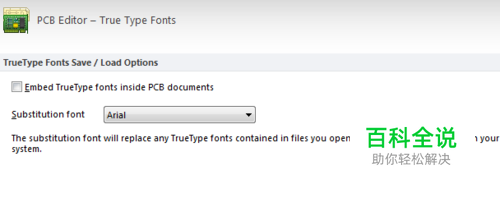

True Type Fonts 字体设置选项,当想让 PCB 文件变小时,可以取消勾选“Embed TrueType fonts inside PCB documents”嵌入字体到 PCB 文档,再保存 PCB 文件。如果要兼容较多的字体时,可以勾选此项,然后通过下拉选项选择转换字体。
