Origin三维体形绘制（4）等高线图制作指南
现在大多数的绘图软件都可以制作等高线图，我常用的是Origin，Origin提供了很多不同种类的等高线图，从彩色等高线图，黑白等高线图，灰度等高线图还有等高线图轮廓图。这些等高线图既可以满足地理，气象等制图需要，也能满足学术论文中云图的绘制
需要。下面就依次介绍下这几种不同等高线图的绘制要求和绘制方法。选择菜单命令Plot-Contour,如图所示，我们可以二级菜单中看到不同上述的等高线图。
操作方法
- 01

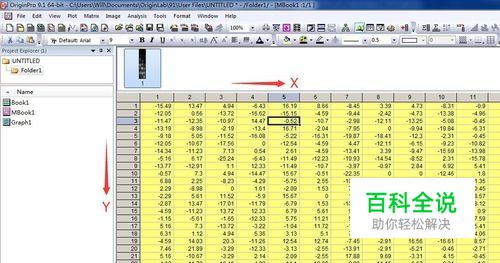

如图为初始数据，数据已经转化为Martix矩阵格式。云图的原始数据也应该是XYZ格式，但要制作等高线图，必须使用XYZ Gridding方法转化为矩阵格式。
- 02

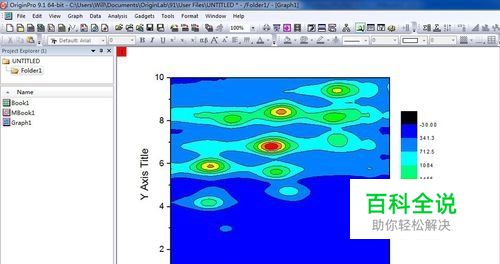

（1）彩色等高线图（Color Fill） 选中全部数据，执行菜单命令Plot-Contour-Color Fill，绘制得到的等高线图如图所示。
- 03

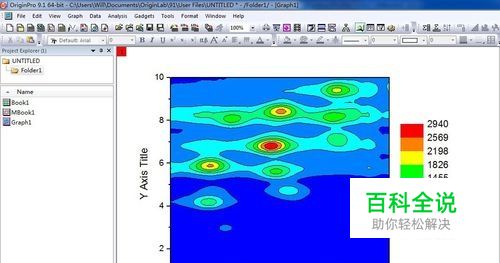

我们双击Colormap，选择Recerse Order；在双击图形在Fill中将颜色区间之外的颜色改为None，点击OK，我们可以得到如图所示的等高线图，我们可以发现现在的Colormap更符合我们的习惯。
- 04

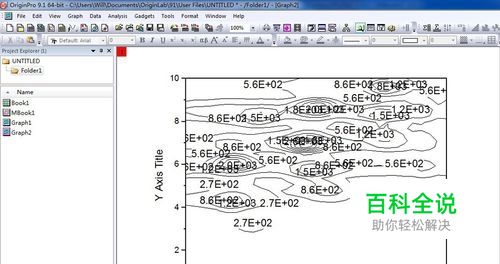

（2）黑白等高线图（B/W Lines+Labels） 选中全部数据，执行菜单命令Plot-Contour-B/W Lines+Labels，得到如图所示的黑白等高线图。
- 05

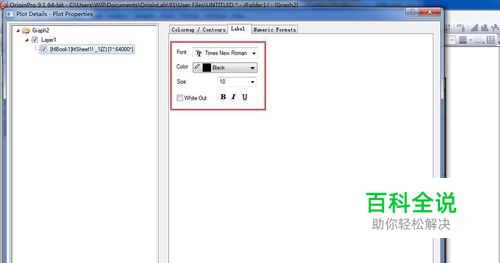

双击图形，在弹出的Plot details对话框中，我们可以在Label中调整图文字的格式和大小。
- 06

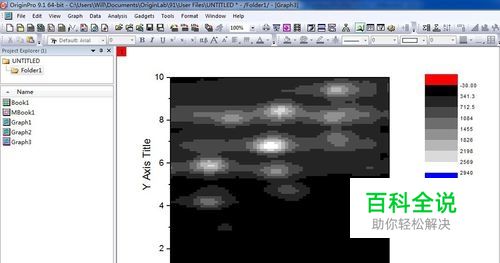

（3）灰度等高图（Gray Scale Map） 选中全部数据，执行菜单命令Plot-Contour-Gray Scale Map，得到如图所示的灰度等高线图。灰度等高线图和黑白等高线图在一些无彩图的场合应用较多。
- 07

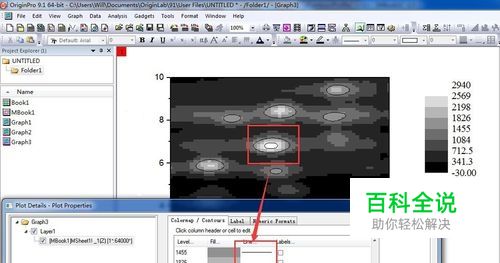

双击图形，我们在Colormap/Contours中可以在Line中选择合适的颜色，这样可以在图中标识你所要标识的区域。同时双击Colormap，选择Recerse Order；在双击图形在Fill中将颜色区间之外的颜色改为None，点击OK，我们可以得到如图所示的等高线图，我们可以发现现在的Colormap更符合我们的习惯。
- 08

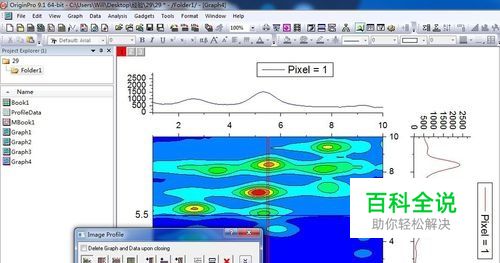

（4）等高线轮廓图（Contour Profiles） 选中全部数据，执行菜单命令Plot-Contour-Contour Profiles，得到如图所示的等高线轮廓图。
- 09

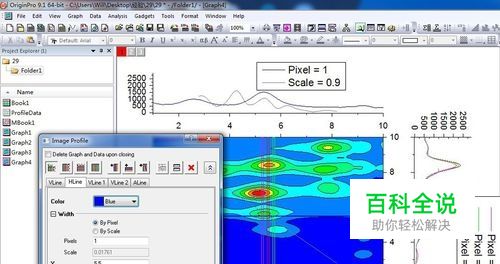

我们可以看出上图中，有三个不同的图层，其中两个Profile图层中可以和一般的二维线图一样操作。在弹出的Image Profile需要进行说明的是第五到第八个，分别是Add Vertical Line(添加垂直线），Add Horizonal LIne（添加垂直线）和Add Arbitrary Line（添加斜线），我们可以在图中需要的位置，添加相应的线条，我们可以在两幅线图中得到相应的剖视图。
