CAD如何画六角螺母平面图

在机械行业,螺母是必不可少的零件,所以螺母你一定要绘画。

操作方法

  • 01

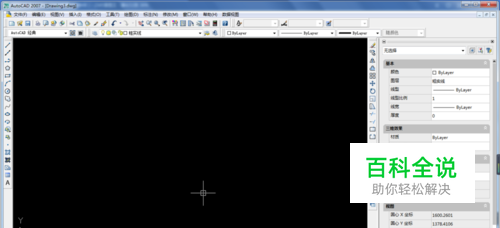

    打开CAD,新建一个空白文件。

  • 02

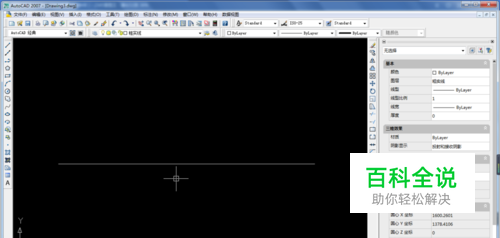

    画一条中心线

  • 03

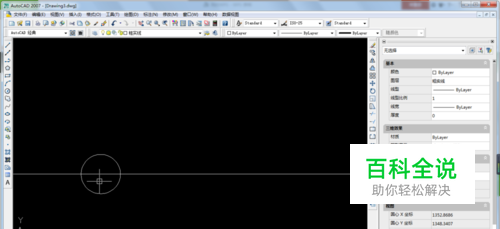

    画一个圆,直径ø34.92

  • 04

    画一个外切于圆的六边形

  • 05

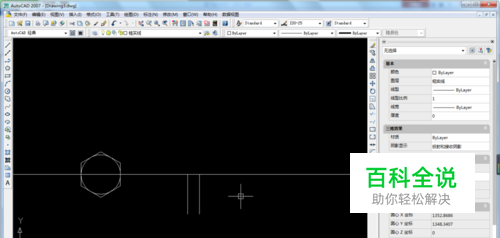

    在旁边画一条长度34.92的线段,并平移一份,平移距离为10.41

  • 06

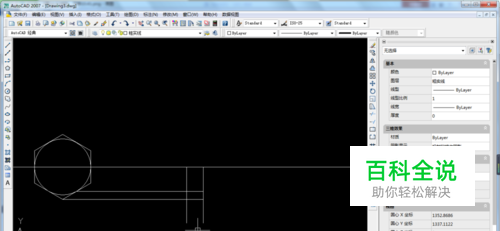

    从六边形上画出两条辅助线

  • 07

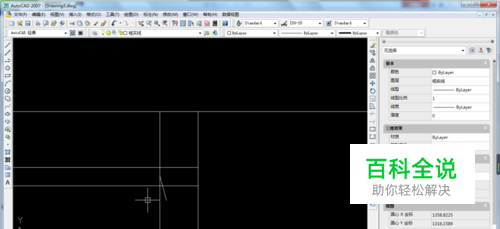

    从34.92线段的中点处画一条75°角的线段,长度无所谓。

  • 08

    修剪多余的线段

  • 09

    按下图使用镜像命令,然后画圆弧

  • 10

    使用镜像命令,按下图方式镜像,然后修剪、删除多余的线段,并画一条直线将两边连接起来。

  • 11

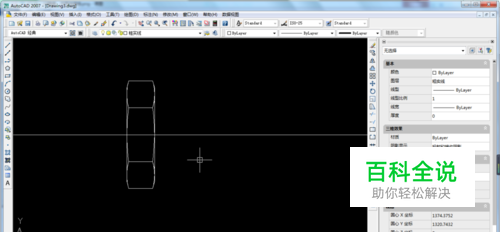

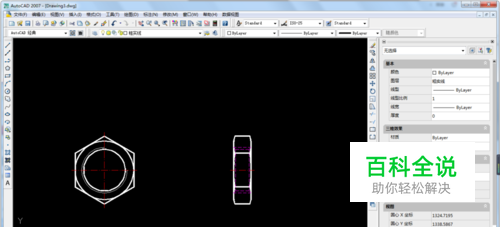

    再镜像,以中心线为镜像线。这样六角螺母的侧面就画好了。如下图。

  • 12

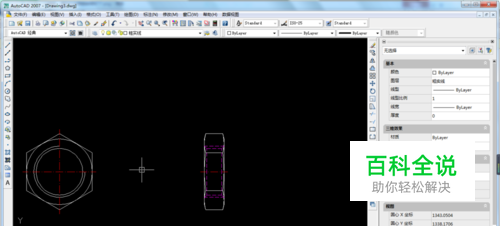

    画上螺纹,并将中心线修剪,就有了下图中的效果。 螺纹尺寸可以查螺纹表。笔者是瞎画的。
