怎么使用PowerDesigner设计类图
在采用面向对象语言设计软件时经常需要画类图，用来描述对象及对象间的关系，本文简单介绍怎么使用powerdesigner来设计类图
操作方法
- 01

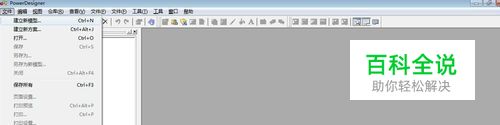

打开PowerDesigner软件，选择菜单文件->建立新模型，或者敲击键盘ctrl+N
- 02

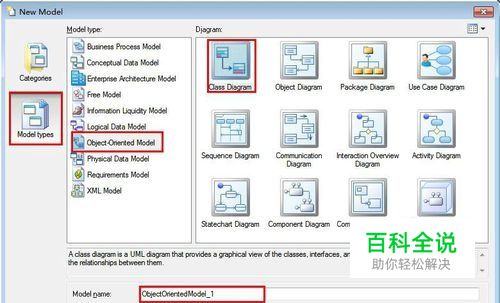

弹出建立新模型窗口，模型类型选择Object-Oriented Model，图选择Class Diagram,输入模型名称，例如ObjectOrientedModel_1，选择对象语言为Java，点击OK
- 03

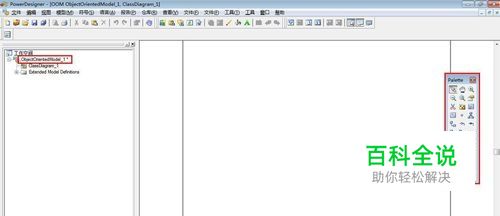

PowerDesigner会创建名称为ObjectOrientedModel_1的模型工程，在Palette面板中会列出可以操作组件符号，对于类图来说，主要使用的是Class(类),Interface(接口)及部分关系组件等
- 04

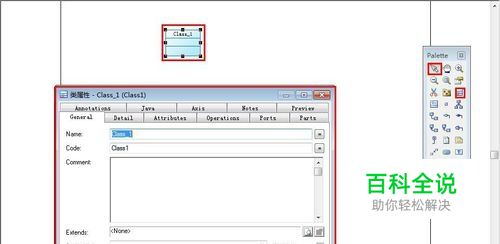

单击Palette工具栏中的Class图标，在工作区中点击即创建一个类。单击Palette工具栏中的箭头(pointer)，双击类图的图形符号，打开类属性(Class Properties)窗口。
- 05

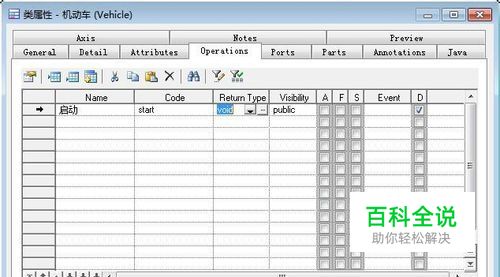

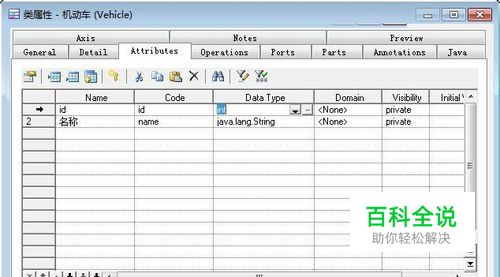

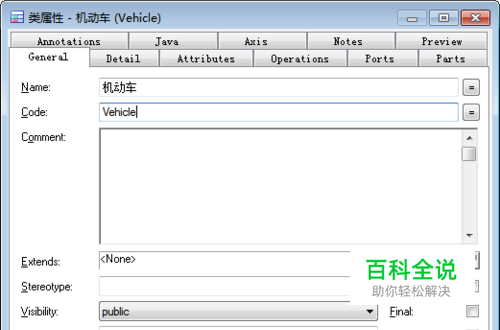

在类属性窗口中的General和Detail页签中可以设置类的基本属性、类属性、类方法，例如机动车类
- 06

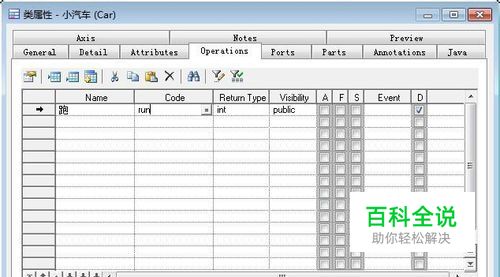

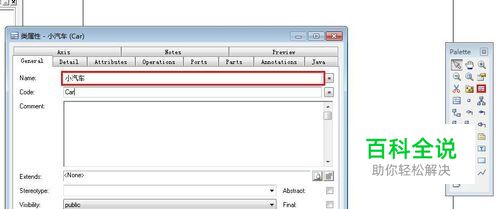

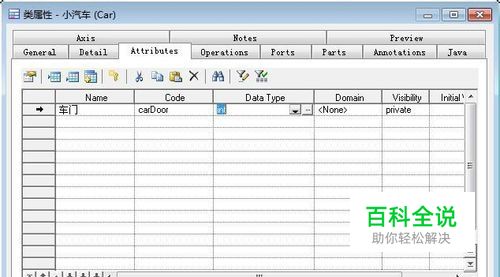

再单击Palette工具栏中的Class图标，在工作区中点击即创建另一个类，并设置类名、类属性、类方法，例如小汽车类
- 07

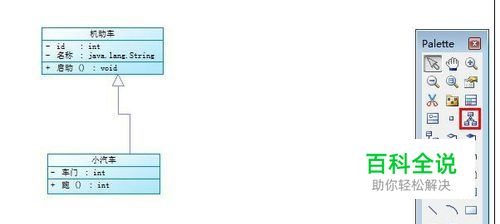

单击Palette工具栏中的Genaralization图标，点击小汽车类，并拖动鼠标到机动车类，实现小汽车类继承机动车类
- 08

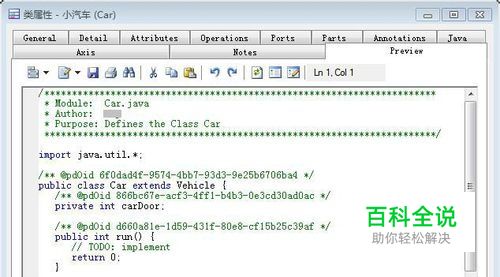

双击小汽车类图标，弹出类属性窗口，选中预览(preview)页签，即可看到类生成的java代码
