SolidWorks2016-移动和复制实体
本主要介绍SolidWorks2016特征中的移动和复制实体的命令。
操作方法
- 01

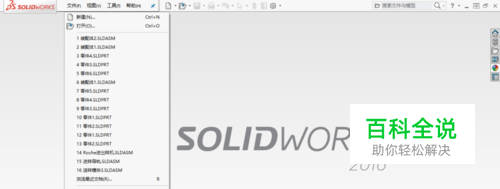

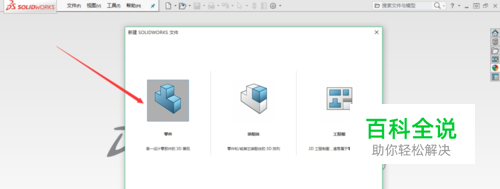

首先，在SolidWorks2016软件里新建一个零件（Ctrl+N），如图所示
- 02

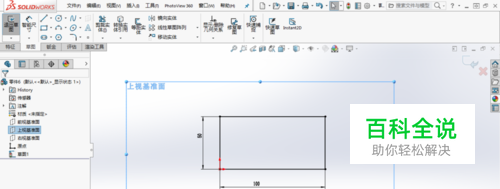

然后在上视基准面新建一个草图，并在草图里绘制一个50mm*100mm的矩形，如图所示
- 03

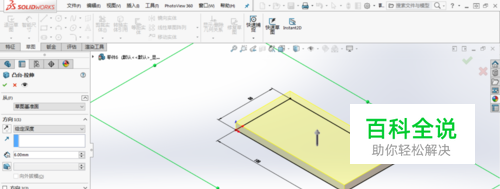

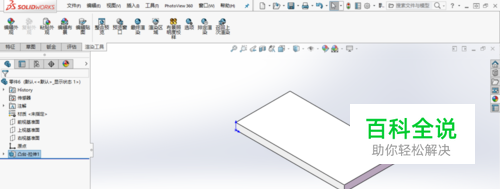

对绘制的矩形草图进行拉伸，选择给定高度，拉伸高度为6mm，如图所示
- 04

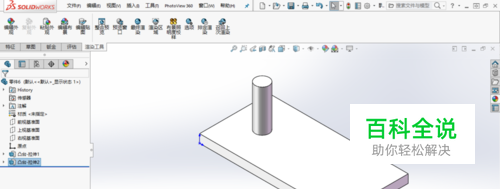

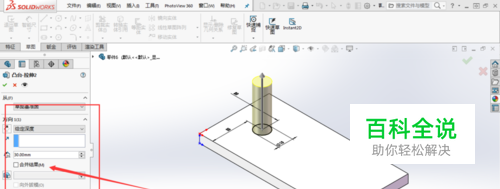

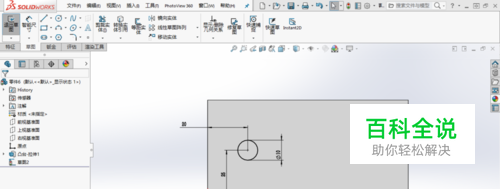

然后选择拉伸实体表面进行草绘，绘制一个直径为10mm的圆，然后选择拉伸命令，选择草图进行拉伸，拉伸高度30mm，如图所示
- 05

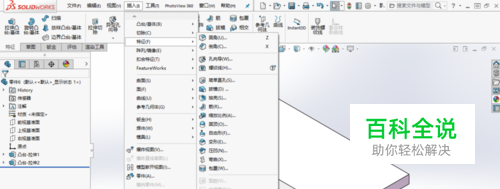

接着选择插入中特征下的移动/复制命令，点击选择，如图所示
- 06

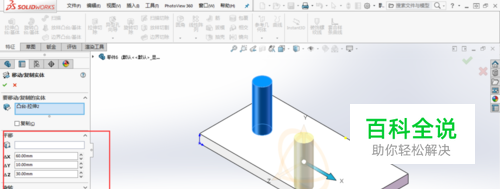

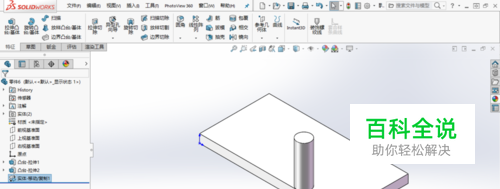

然后选择创建的拉伸实体2进行移动，平移沿X60mm，沿Y10mm，沿Z为30mm，如图所示
- 07

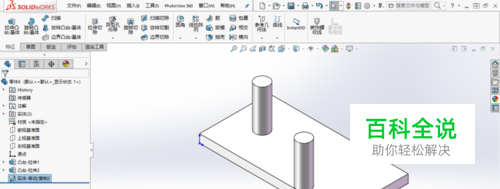

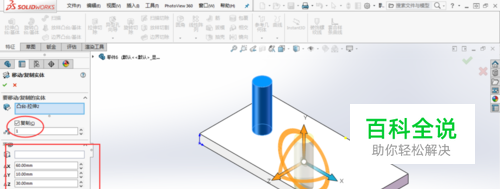

接着选择移动复制命令，选择移动实体为拉伸实体2，选择勾选复制命令，复制个数为1个，移动的距离不变，如图所示
- 08

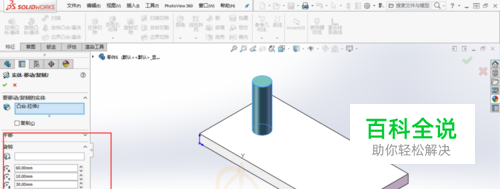

左侧参数同时也可以对实体进行旋转参数的设置，有兴趣的朋友可以尝试设置一下。
