solidworks如何制作具有薄壁的旋转特征

用solidworks进行三维建模时常常会用到旋转特征,通过选装我们很快可以得到像轴这样的零件。但是要得到像储罐等壳体类零件能不能用旋转特征呢?答案是肯定的,只是中间有一个小技巧,那就是草图不能封闭。我们一起看看具体的内容吧!

操作方法

  • 01

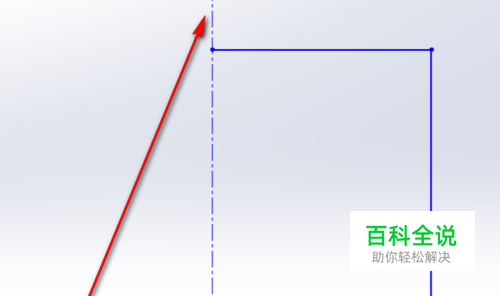

    打开solidworks,新建一个文件,选择好基础面,新建一个草图。

  • 02

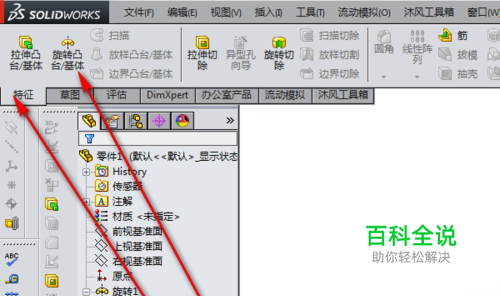

    点击特征——旋转凸台。

  • 03

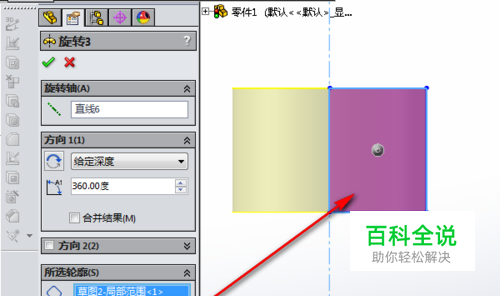

    我们发现弹出了一个对话框。提示草图是开环,问你要不要封闭。这里我们点了“是”。

  • 04

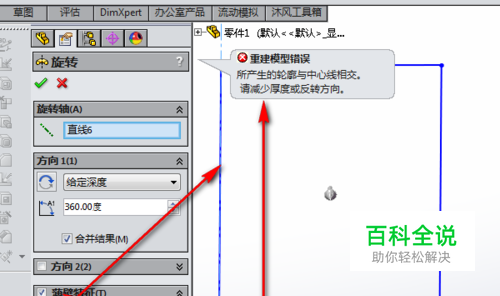

    我们在选项框里选择了薄壁特征时,软件却弹出了错误,“轮廓与中心线相交”,其实这就是因为草图封闭了的原因。

  • 05

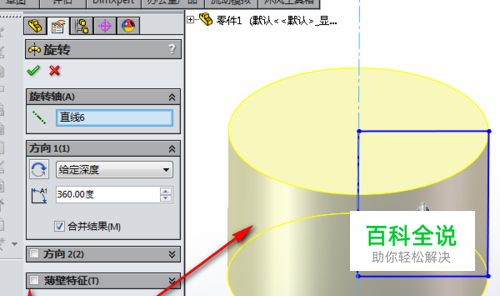

    我们删除草图中与中心线相重合的那条线,再次勾选薄壁特征。 再选择

  • 06

    一个轮廓,点击确定以后薄壁特征就生成啦!

  • 07

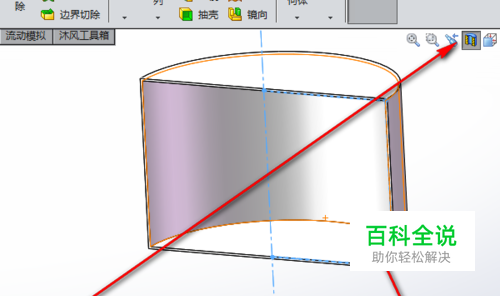

    我们用剖视图来观察以下薄壁特征,真是很方便呀!薄壁对于生成容器特别方便。
