CAD里面的正交开关是做什么用的？

CAD里面的正交开关就是控制我们设计时画图的一个方向作用，当我们打开正交开关时，通常不管你鼠标的放在什么位置，直线只能朝水平垂直的方向移动画，所以这时候画出来的是直线，当我们关闭正交开关时，画直线就直接延着你的鼠标位置，2点之前是水平或垂直的，画出的就是直线，否则就是斜线，所以，通常我们要画直线的时候就打开正交开关，而要画斜线时，又把它关闭，灵活运用，如下：

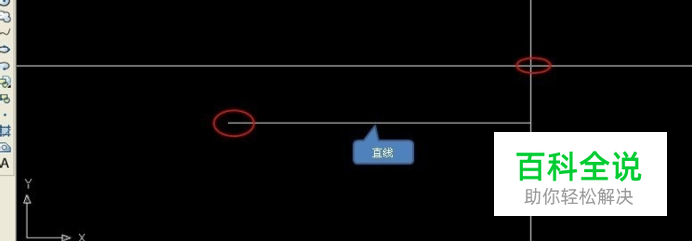

1.如下图，按F8，正交开关即被打开，画出来的线是水平直线。

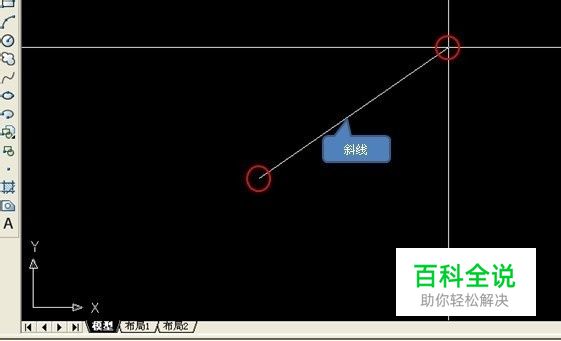

2.如下图，再按一次F8,正交开关即被关闭，画出来的线就变成了斜线。
