AD总线绘制经验【百科全说】

本文是作者根据自己实践总结出来的，文库也已发布，如有任何问题与建议，欢迎交流。

操作方法

01

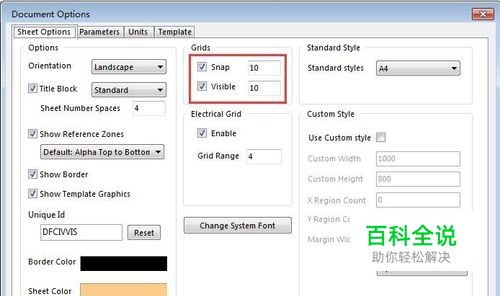

一、总线绘制过程中发现的几个通用经验 1.调原理图纸参数（D+O）时一定要将Grids的Snap 和Visible设置成相同的值，这样移动器件时，器件管脚能在图纸网格线交点上。
02

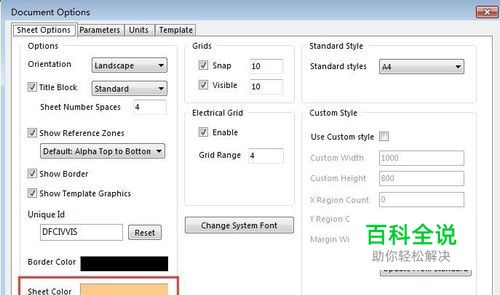

2.图纸网格线是白色的，图纸颜色不要选太浅，一面网格线看不清，这里我选择了粉色。
03

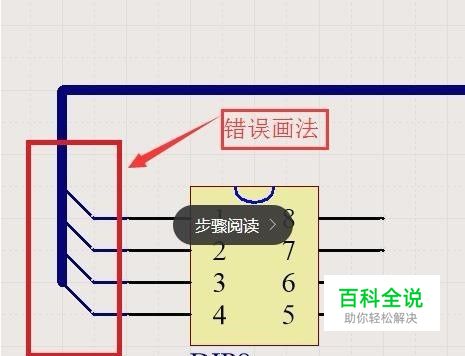

二、少画总线原则 AD原理图中两个多接口器件之间连线的方式有三种：直接连线，网络标号，总线。 1）用网络标号可以避免连线的繁杂 2）总线中也要用到网络标号，那为什么还要用总线呢，一个好处就是方便找到与某个网络标号同名的其他网络标号的位置。但是总线在绘制过程中很容易出现总线入口与总线的结点消失的问题，如下图所示，所以自己绘制的时候还是直接使用网络标号，尽量避免使用总线，提高绘图效率。
04

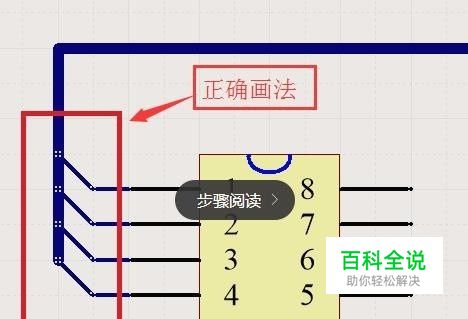

三、总线绘制经验虽然给自己制定了少画总线的原则，但是总线的画法还是要掌握。毕竟它还没被淘汰，工程实践中还会经常碰到它。以下给出了自己在画总线过程中发现与积累的经验。 3.1总线入口与总线的结点消失的一大常见画法是先画总线入口，再画总线，用总线去连总线入口。 3.2总线与总线接口画好，总线名称用网络标号标注好。接下来要给每个总线接口脸上网络标号，如果一开始没在总线接口与器件接口之间留足延长线，这时候放网络标号会很拥挤，自然要drag总线或者器件来留足延长线，这个操作往往会导致总线接口与总线的结点消失，所以，所以，所以，不要用总线入口直接将总线与器件接口连起来，而是先从器件接口拉出长度足够放总线入口网络标号的延长线，然后用总线入口将延长线与总线连接起来。这里又提出了一个新问题——怎么保证延长线的长度足够放总线入口网络标号呢？答案是这样的，画延长线之前先把所有总线接口网络标号的名字起好放置在图纸上。
05

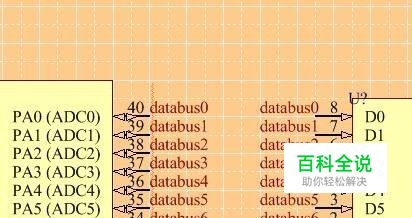

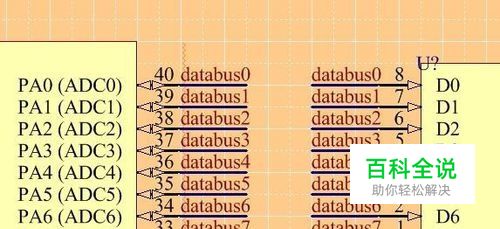

3.3 给出自己画总线时反复试错改进后总结出的一套最简洁不出错的5步画总线法： 3.3.1 画出总线入口网络标号并放置在相应位置 P+N调出网络标号，点击Tab，将网络标号名字改为databus0后移动databus0使其焊点（网络标号名首字母下方，此处即字母d下方）与左边器件接口40的焊点重合（出现红叉）然后点击左键，则databus0与接口40连接在了一起，再连续点击鼠标左键依次将databus1、databus2、…、databus7与接口39-33连在一起。点击右键停止放置。鼠标左键拉出个框一次选中databus0到databus7， Ctrl+D再复制出一组databus0到databus7并放置到另一个器件接口的相应位置。
06

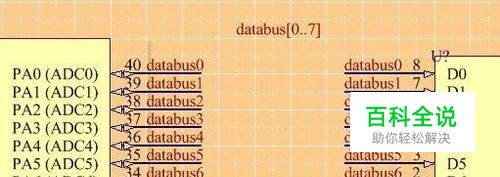

3.3.2 从器件接口画出适当长度的延长线并与网络标号连接上 P+W调出布线操作，鼠标对准器件接口出现焊点红叉，点击左键移动鼠标，当经过网络标号的焊点时会出现焊点红叉。接下来有两种操作，第一种是在网络标号的焊点处点击左键，则这条线就放置结束，移动鼠标到下一个器件接口即可布下一条线而不用再一次的P+W；第二种是继续按着左键不动移动鼠标来延长线，这时线上同时出现两个红叉分别在器件接口焊点处和网络标号焊点处，而延长线上的图纸电气结点处出现的是与线同色的叉，这时单击左键后再单击右键则这条延长线就布放结束，移动鼠标到下一个器件接口即可布下一条线而不用再一次的P+W。
07

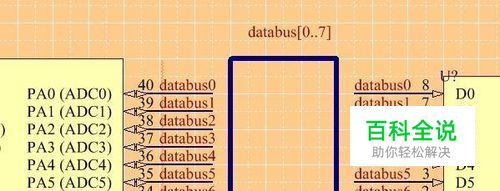

3.3.3 画出总线的网络标号放置在相应位置，同时移动相应器件位置使布局美观
08

3.3.4 画总线画总线时注意不要让总线经过总线网络标号的焊点，这个与用总线去连总线入口一样会出现结点消失的问题。
09

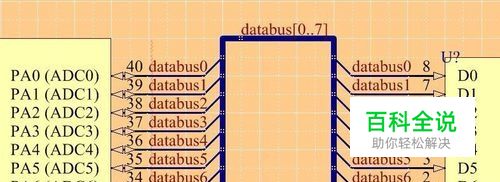

3.3.5将总线网络标号和总线入口连到总线上注意总线上的所有结点都是4个小白点，若没有则说明连接出错。特别注意总线网络标号与总线的结点是否显示了出来。
10

到此全部结束。
