CAXA零件设计的倒角技巧
CAXA软件分了多个模块，分别是几个不同的软件，其中有零件设计、数控车、电子图板、制造工程师等，这里主要介绍该软件在零件设计中的倒角技巧。
操作方法
- 01

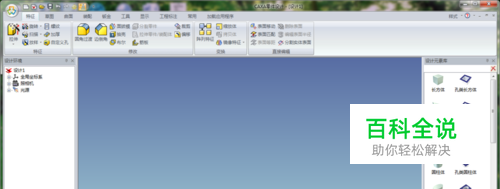

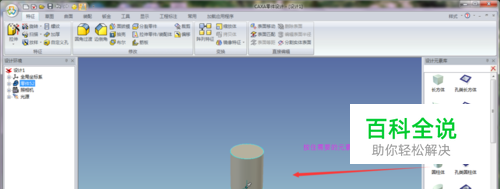

首先打开CAXA零件设计软件，我这里使用的是2013版，2015版的把设计和制造合成了一个软件。拖动设计元素中的圆柱体到图形界面，点击右键/零件属性，可以设置该零件的尺寸。这里不做叙述。
- 02

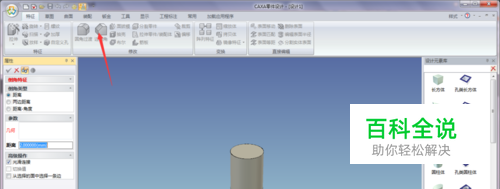

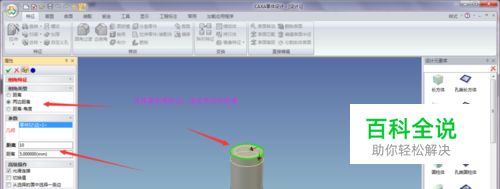

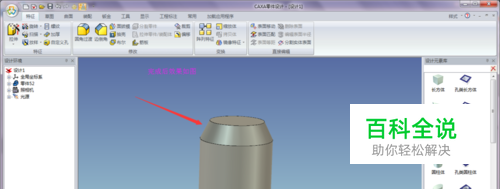

直接点击上面的倒斜角图标，进入倒斜角设置，选择圆柱的一个边，倒角方式选择为距离和距离，输入两个不同的距离值，则图形向两个面以不同距离倒角，确定后效果如图所示。
- 03

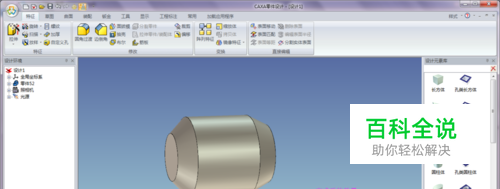

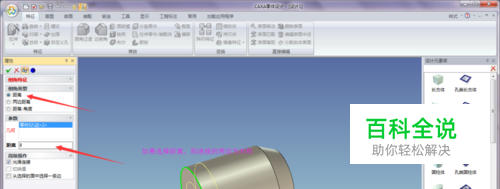

再次点击倒斜角命令，选择圆柱零件的另一条边线，选择倒角方式为距离，输入倒角距离值，则现在倒角为对称角，两面以相同距离延伸倒角。确定后如图。
