CAD常见问题如何解决?CAD4个常见问题解决方法
操作方法
- 01

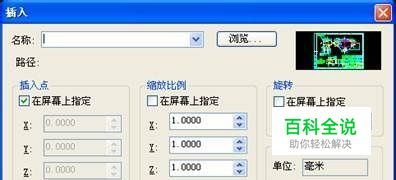

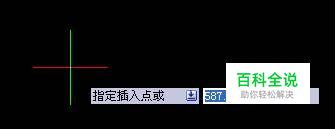

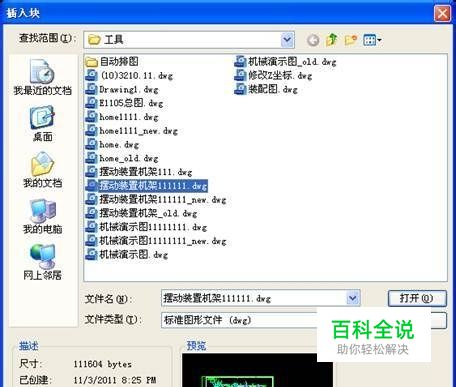

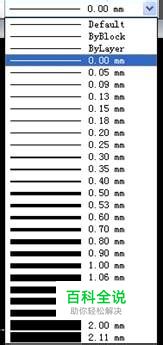

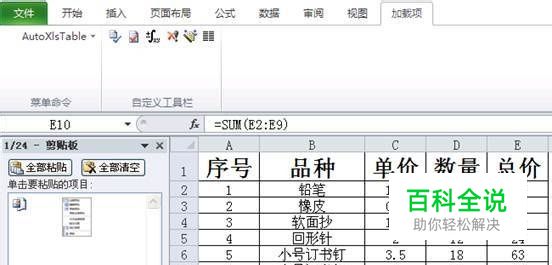

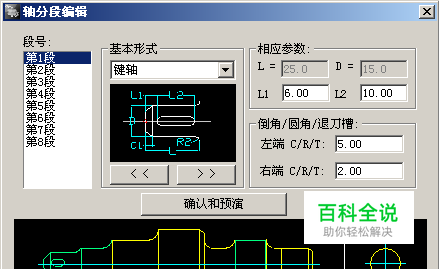

用户在使用机械CAD软件的常常会遇到一些问题,其中最长遇到的就是插入WORD怎样设置线宽、打开旧图纸遇到错误怎么办等等,当遇到这些问题应该怎么解决呢?今天我们就来介绍机械4个问题的解决方法。 1、将CAD中的图形插入WORD时线宽问题。 当需要粗线时,设置大于0.25的线宽(大于0.25的线在Word里面打印时,打印出来的宽度大于0.5mm);当需要细线时,用户就要使用小于等于0.25的线宽。这里需要注意的是,必须在软件里面激活线宽显示,如果从Word里面双击编辑过图片,请重新检查激活线宽。 当需要的线宽在0.25--0.5之间时,请使用多段线设置宽度。 2、打开旧图遇到异常错误而中断退出怎么办? 新建一个图形文件,而把旧图以图块形式插入即可。 3、在 CAD中插入 EXCEL表格的方法。 复制EXCEL中的内容,然后在软件中点编辑(EDIT)这个CAD快捷键--选择性粘贴(PASTE SPECIAL)--CAD图元--确定--选择插入点—插入后炸开即可。扩展工具—曾强文字编辑器 可与和EXCEL进行转换 进行创建表格 点击加载项中的整体输出就可以把原有的表格插入到cad中 4、在 Word文档中插入机械CAD图形的发法。 可以先将CAD图形拷贝到剪贴板,再在Word文档中粘贴。须注意的是,由于机械CAD默认背景颜色为黑色,而Word背景颜色为白色,首先应将AutoCAD图形背景颜色改成白色(工具-选项-显示-颜色)。另外,CAD图形插入Word文档后,往往空边过大,效果不理想,可以利用Word图片工具栏上的裁剪功能进行修整,空边过大问题即可解决。
