CAD中如何创建带有属性的“块”并使用？【百科全说】

用CAD制图，如何创建一个带有属性的块？
下面笔者以粗糙度符号为例，
来演示具体操作步骤。

操作方法

01

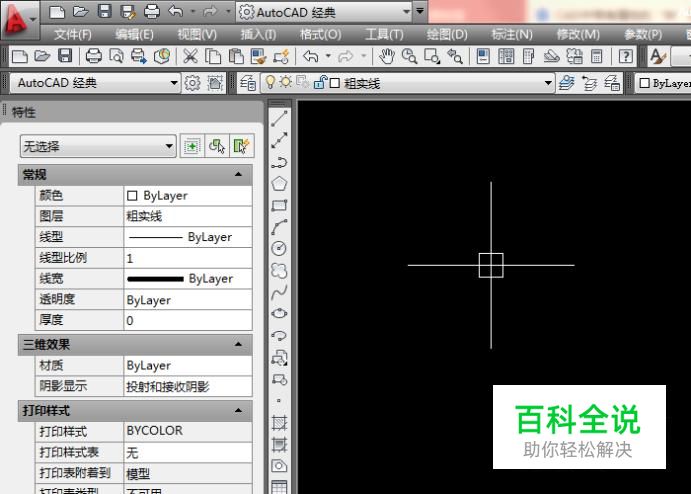

如下图所示，打开CAD软件，新建一个空白的文件。
02

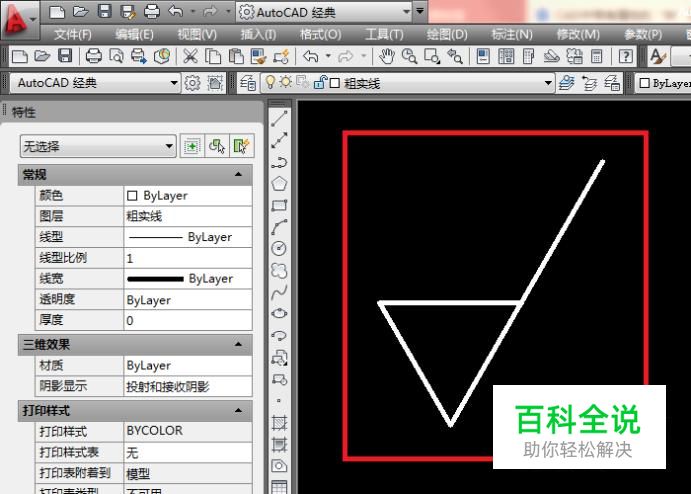

如下图所示，先画一个粗糙度符号，不写数字。
03

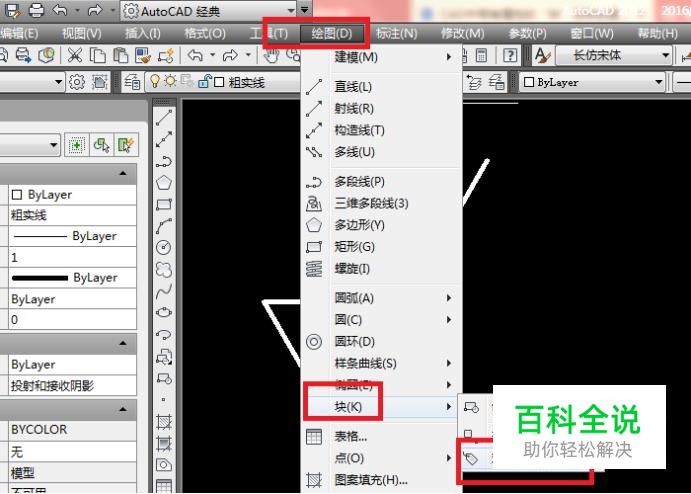

如下图所示，首先，在标题栏中点击“绘图”，使其弹出下拉菜单；其次，在其弹出的下拉菜单中点击“块”，同样使其弹出下拉菜单；再在其弹出的下拉菜单中点击“定义属性”。至此，这一步操作完成。
04

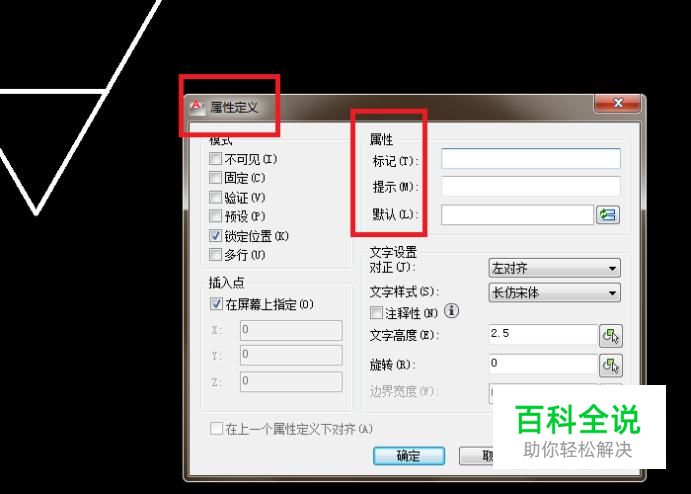

如下图所示，出现了“属性定义”对话框，然后注意红色框选，属性中的标记、提示和默认三栏都是空白。
05

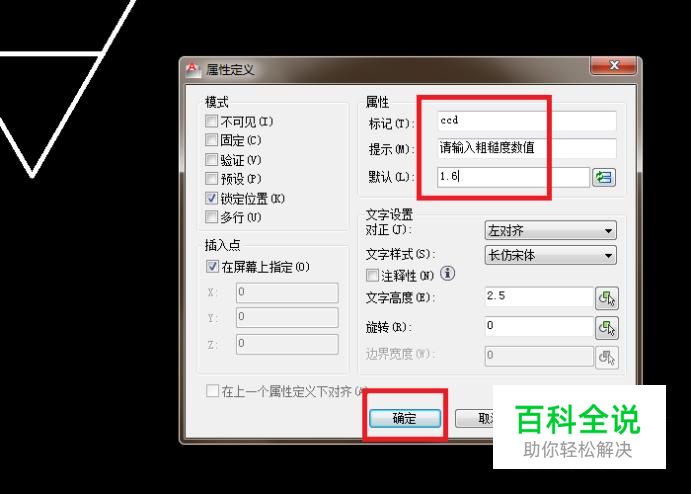

如下图红色框选所示，标记：粗糙度提示：请输入粗糙度数值默认：1.6 完成以上设置，点击“确定”按钮。
06

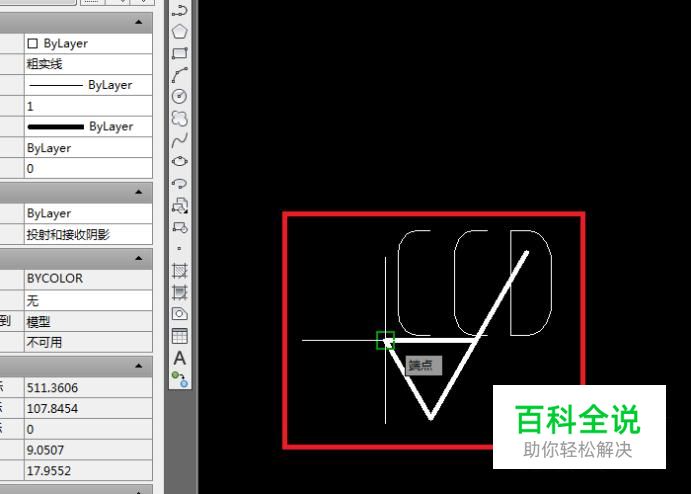

如下图所示，选择放置位置为端点。
07

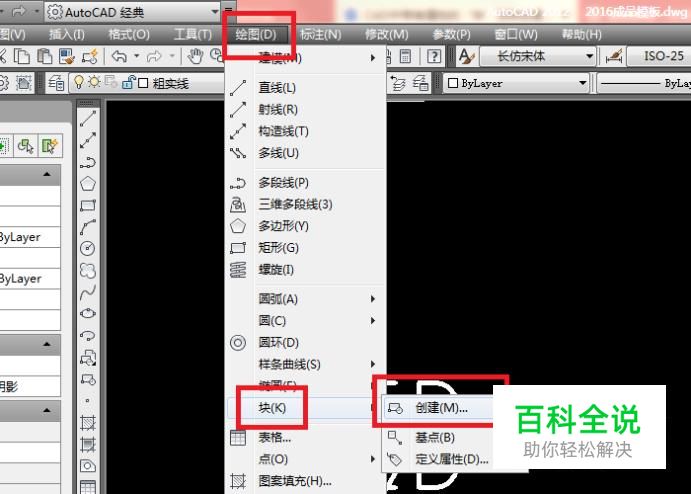

如下图所示，首先，点击标题栏中的“绘图”，使其弹出下拉菜单，然后，在其下拉菜单中点击“块”，同样使其弹出下拉菜单，再在其下拉菜单中点击“创建”。至此，这一步操作完成。其实，还可以直接输入字母“B”，按回车键，完成这一步操作。
08

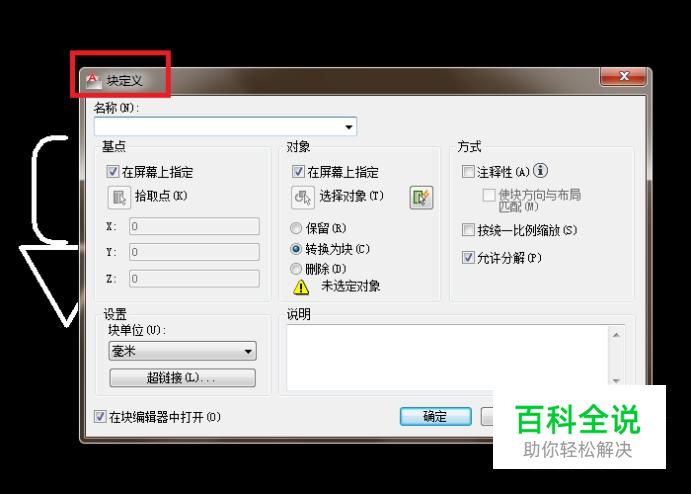

如下图所示，出现“块定义”对话框。
09

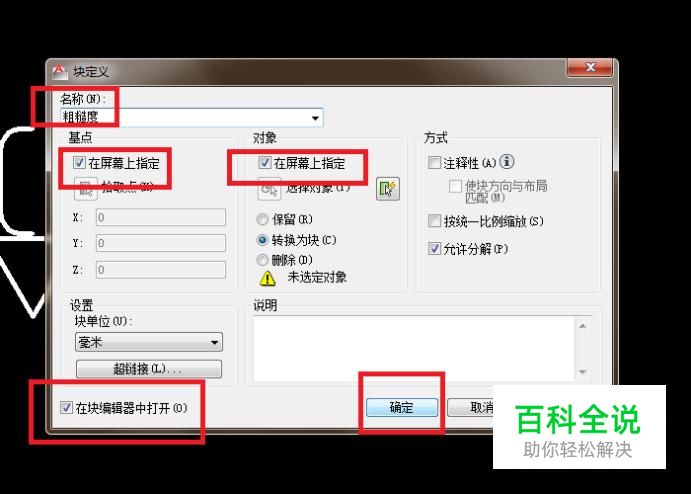

如下图红色框选所示，名称：输入“粗糙度”，基点：勾选“在屏幕上指定” 对象：勾选“在屏幕上指定” 左下角也要勾选“在块编辑器中打开” 然后点击“确定”按钮。
10

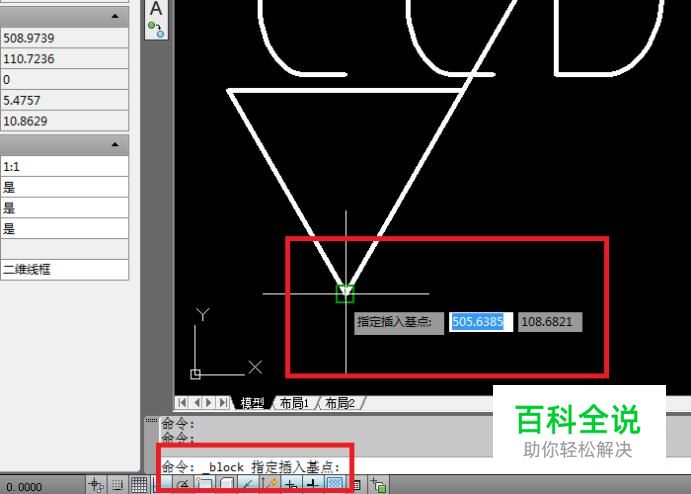

如下图所示，根据软件的操作提示进行操作，指定插入点：点击粗糙度符号的那个三角形的下面那个尖点，回车。
11

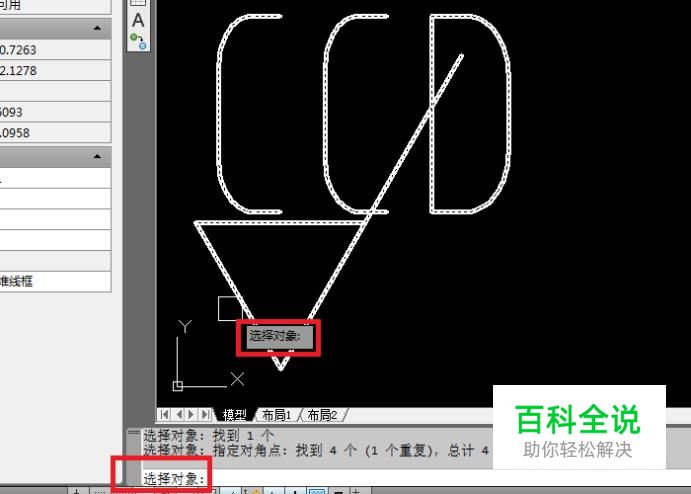

如下图所示，需要选择对象，将粗糙度三角符号和那个CCD都选中（总之全部选中），回车。
12

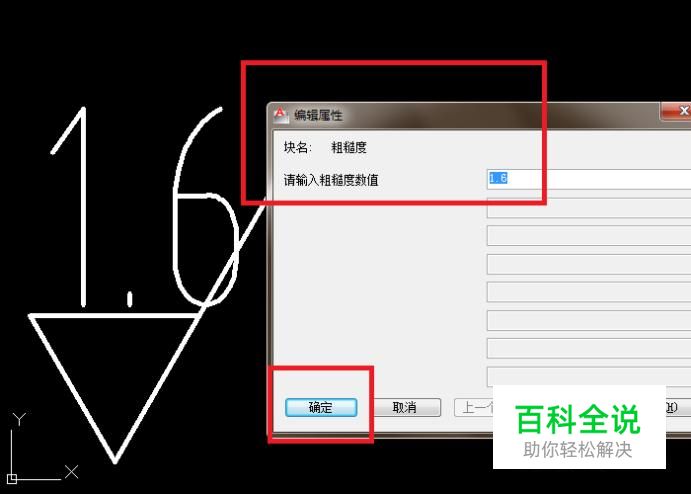

如下图所示，出现“编辑属性”对话框，同时，那个符号中的CCD也变成了1.6，这里我们只需要点击“确定”就OK了。
13

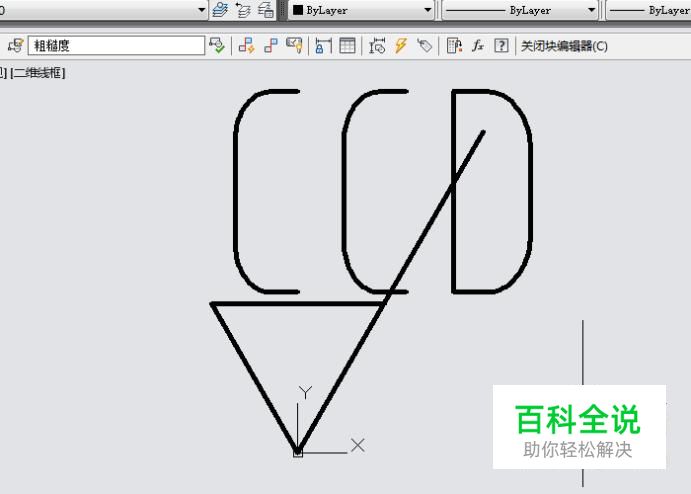

如下图所示，这个粗糙度符号在块编辑器中打开了。
14

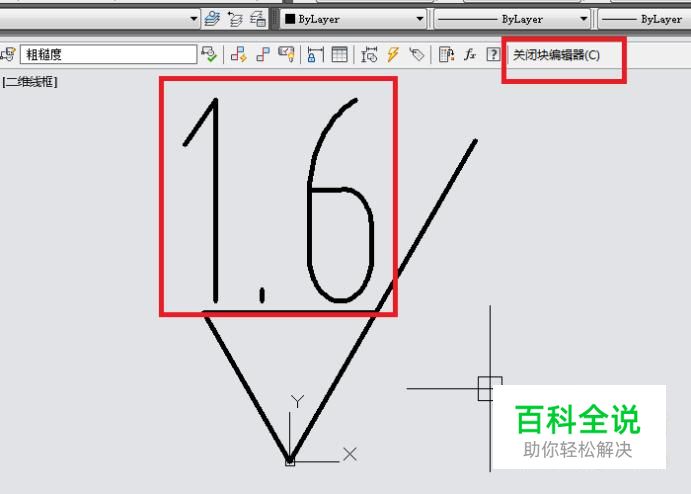

如下图所示，鼠标左键双击“CCD”，将其改成1.6，移动1.6的位置，使其在横线中间，看起来舒服一点，点击“关闭块编辑器”。
15

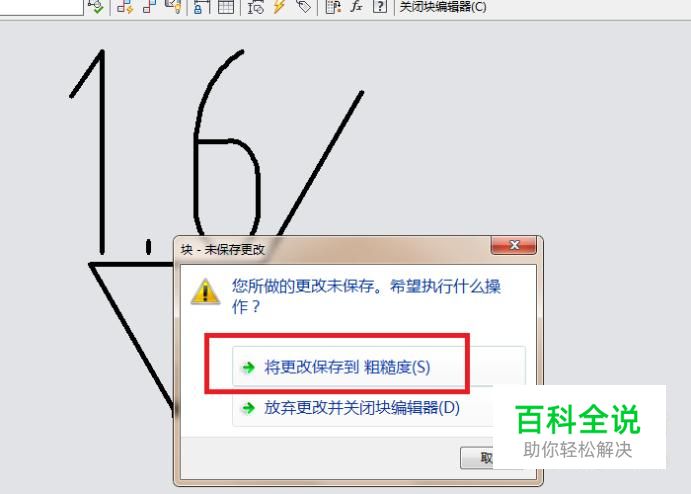

如下图所示，点击“将更改保存到粗糙度（s）”。
16

如下图所示，完成以上所有操作，一个带有属性的块就创建成功了。朋友们或许有疑问：刚刚在“块编辑器”中不是已经将位置调整了吗？怎么这里的位置还是保持不变。我只能说这是在块编辑器中更改之前就插入的块，肯定是不变的，之后之后插入的块才是更改之后的块。但它不影响我们演示，后面会有说明。
17

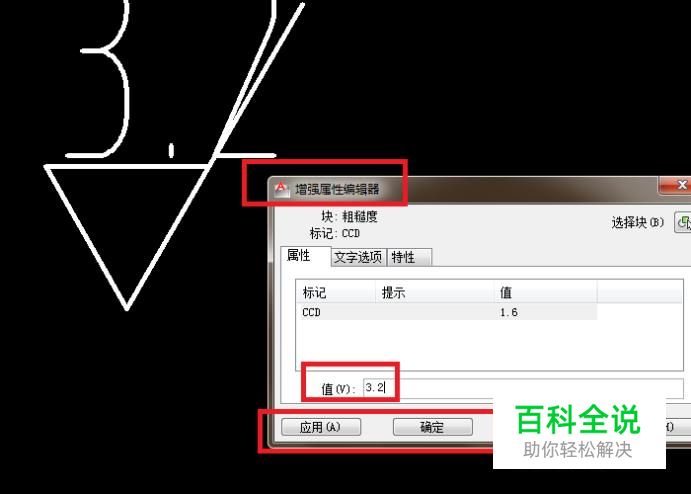

如下图所示，如果想更改这个粗糙度，则只需要鼠标左键双击数字“1.6”，然后就会出现一个“增强属性编辑器”，然后，我们只要在“值”一栏将1.6改成3.2，最后点击一下“应用”或者“确定”就OK了。
18

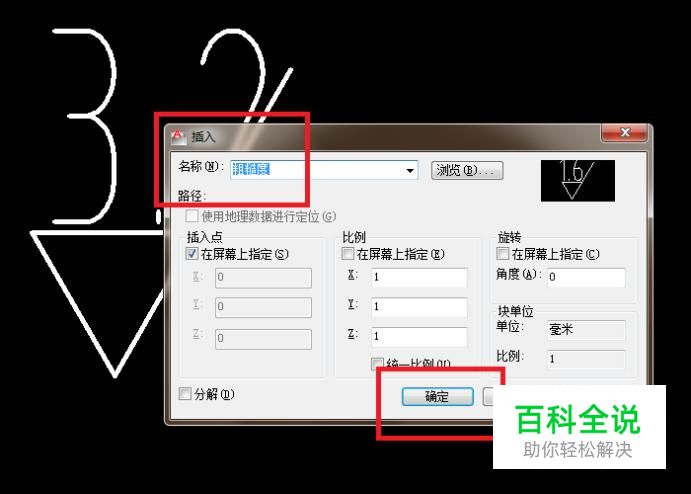

如下图所示，我们再插入一个块看看。可以执行【插入——块】，也可以输入字母“I”，回车（或者按空格键），都会出现下图所示的“插入”对话框。然后，选择刚刚创建的名为“粗糙度”的块，点击“确定”。
19

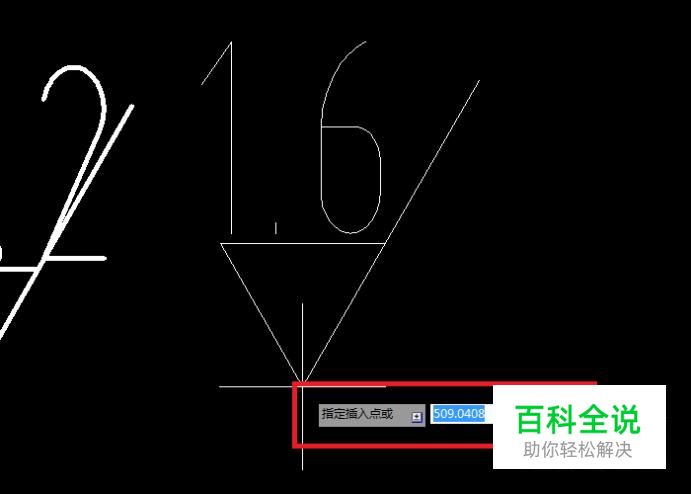

如下图所示，按操作提示进行操作。指定插入点：笔者随便点一个点。
20

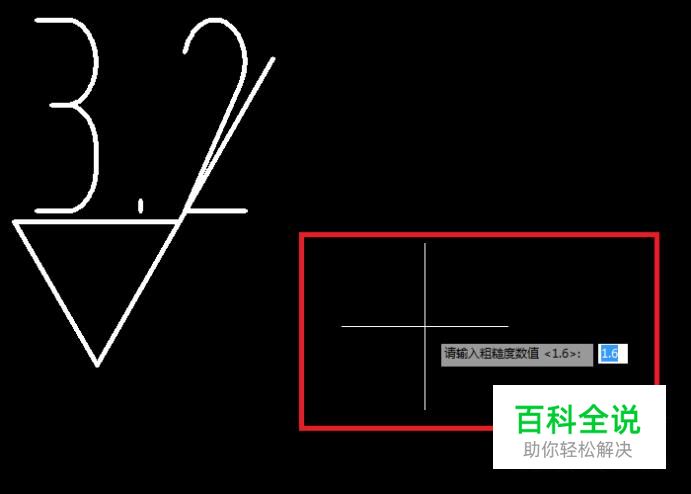

如下图所示，操作提示：请输入粗糙度数值（默认的是1.6）。笔者觉得这个粗糙度不用改，所以，直接按键盘上的“回车”键。
21

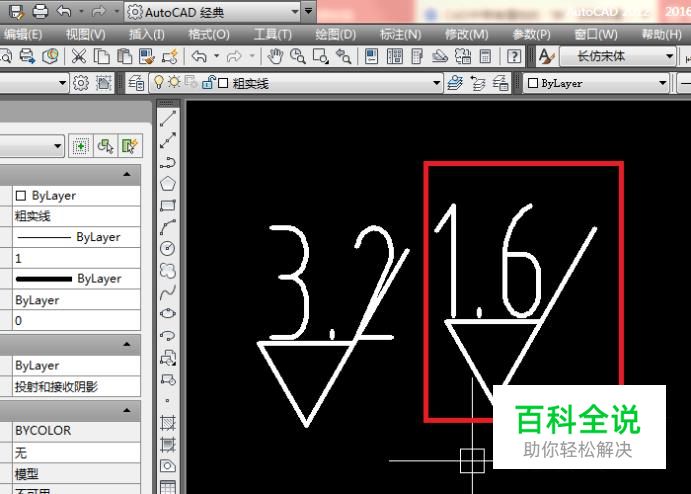

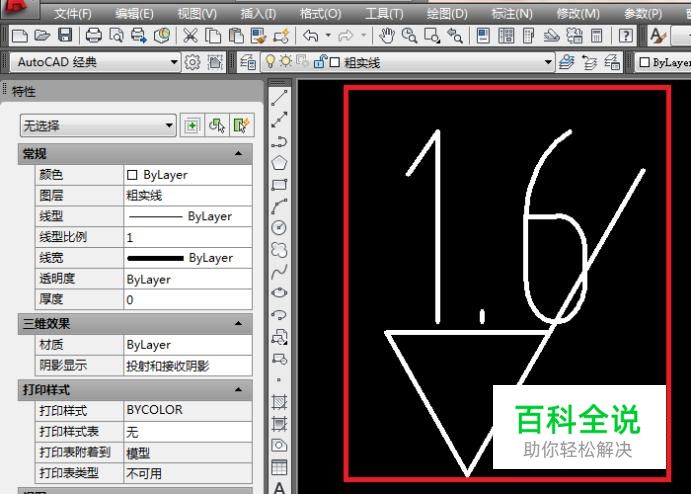

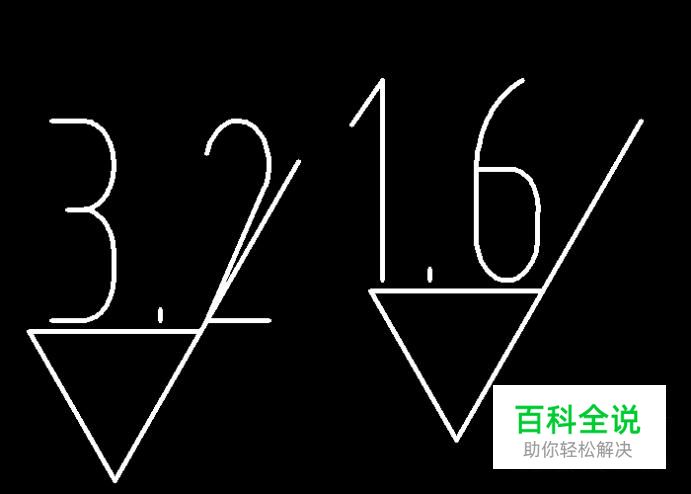

如下图红色框选所示，这个红色框选中的粗糙度符号是不是看起来就很舒服？这就是在块编辑器中更改之后的块。
