altium designer PCB中如何将元件旋转任意角度
altium designer是专业的PCB设置软件，下面小编教大家怎么将元件旋转任意角度，供大家参考！
操作方法
- 01

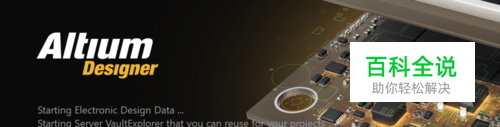

小编以altium designer16版本为例讲解，其它版本是一样的，启动altium designer16，如下图所示
- 02

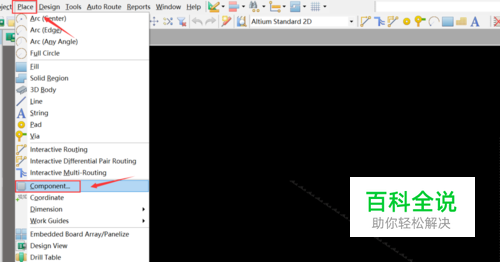

有两种情况，一种是元件还没放置好： 我们在PCB界面，点击place--component，如下图所示
- 03

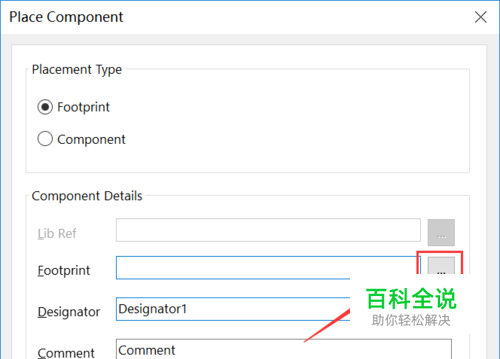

点击三个小点添封装库，如下图所示
- 04

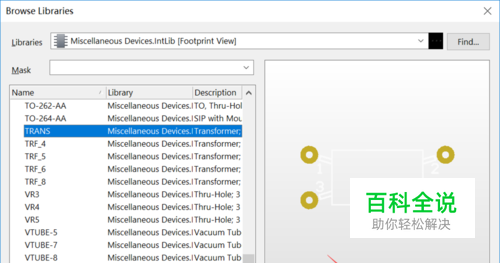

选择你的封装元件，点击OK，如下图所示
- 05
在PCB框，不要放置，按键盘Tab按键调出属性，如下图所示
- 06

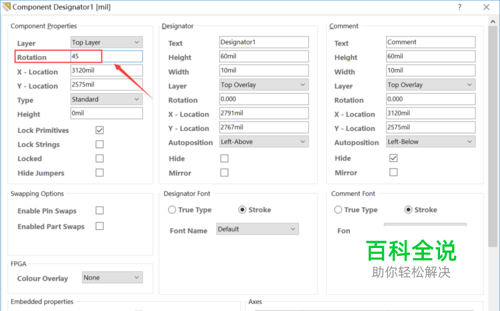

在component propeties选项下的rotation中输入你的角度数值，比如45度，然后点击OK按钮，如下图所示
- 07

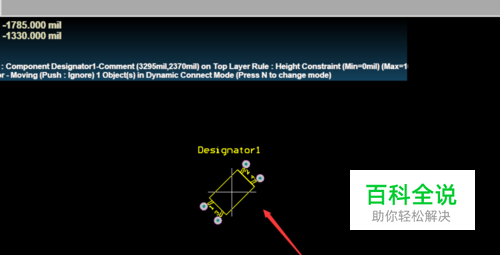

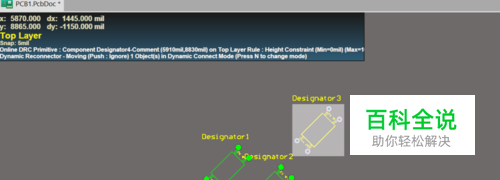

接着可以看到自定义角度的效果了，可以点击连续放置了，如下图所示
- 08

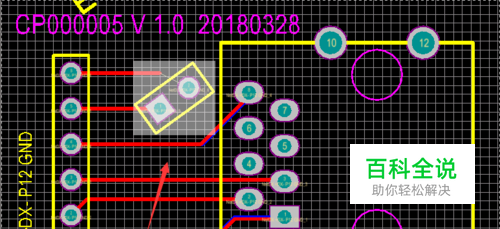

第二种情况，就是你已经放置完毕，我们可以直接双击元件，调出属性，component propeties选项下的rotation中输入你的角度数值，点击OK接 即可，如下图所示
