proe5.0复制几何和发布几何命令怎么用？
proe5.0复制几何和发布几何是母子关系，可以说有发布几何才可能有复制几何。那么怎么使用这2个命令了？
操作方法
- 01

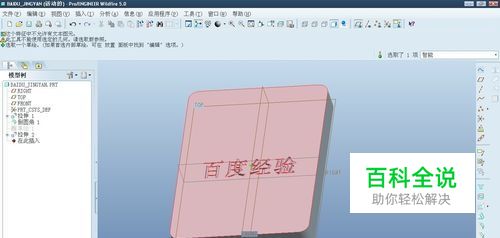

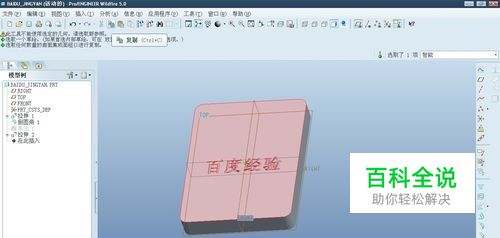

首先要复制一个面，采用“复制”-“粘贴”命令产生一个曲面，
- 02
不能隐藏曲面，打开线框模式，即可看到面没有隐藏。
- 03

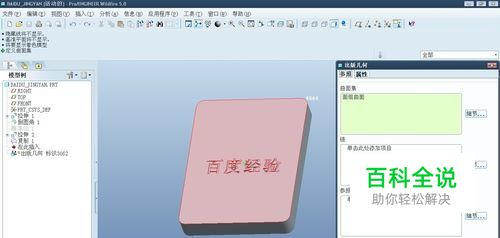

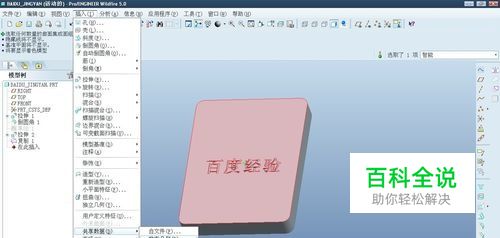

选择复制好的曲面，然后插入-共享数据-发布几何。
- 04

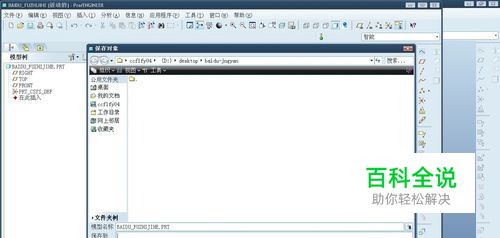

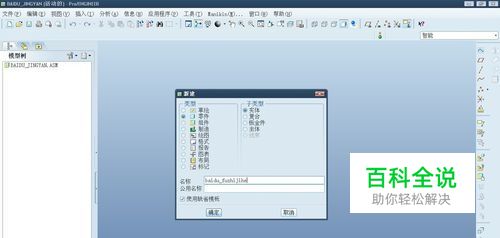

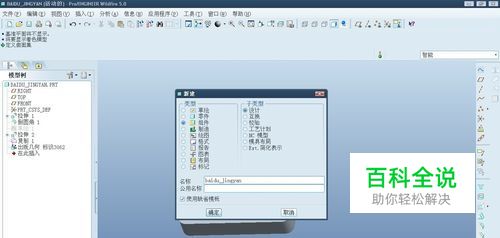

新建一个组件（复制几何用）和零件并保存，在组件激活状态下才能调用复制几何。
- 05

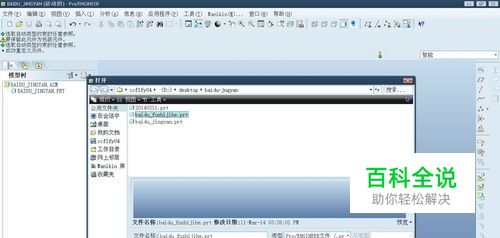

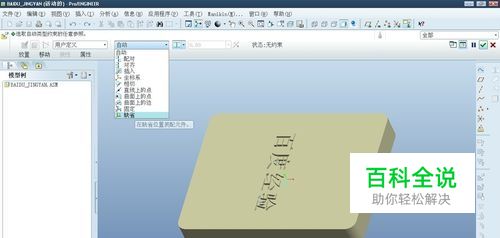

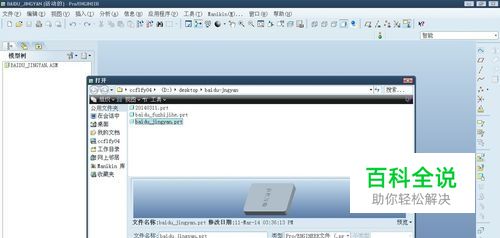

然后在组件中缺省装配2个零件。装配过程中一定要保证 发布几何的曲面没有被隐藏且保证唯一性。 唯一性，就是复制几何可以直接选择这个，而不会选择到其他发布几何曲面上去。
- 06
在你想要复制几何的实体上鼠标右键-激活。
- 07

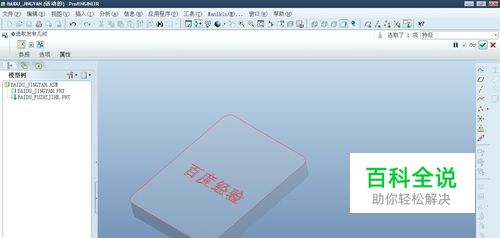

插入-共享数据-复制几何。选择另外一个模型中已经发布几何的曲面。
- 08

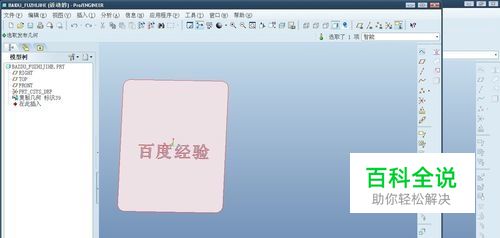

右键打开已经复制几何好的曲面，就可以看到复制几何已经诞生了。
