CAD快捷键和Auto CAD 快捷键自定义

CAD这里指的是Autodesk公司的AutoCAD计算机辅助设计软件(Auto Computer Aided Design)

操作方法

  • 01

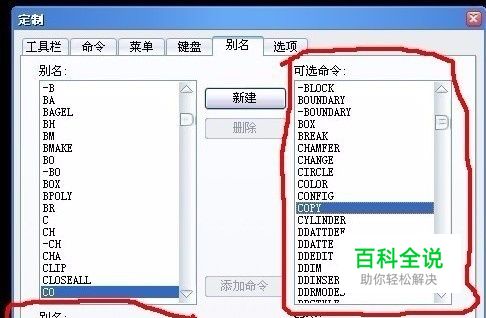

    Auto CAD快捷键自定义设置: 在Auto CAD的 菜单栏点击 工具按扭,在工具按扭下拉菜单点击 自定义按扭,再点击 编辑程序函数按扭,这时打开一个TXT文件,然后在打开的TXT文本里找到你想要修改的命令,比如:你觉得画椭圆EL这个命令操作不方便,把EL改成EE能让画图速度提高起来。

  • 02

    Auto CAD新人需要背记的基本命令,提高绘图速度: L 直线 A 圆弧 C 圆 T 多行文字 XL 射线 B 块定义 E 删除 I 块插入 H 填充 W 定义块文件 TR 修剪 CP 或CO 复制 EX 延伸 MI 镜像 PO 点 O 偏移 S 拉伸 F 倒圆角 U 返回 D 标注样式 DDI 直径标注 DLI 线性标注 DAN 角度标注 DRA 半径标注 OP 系统选项设置 OS 对像捕捉设置

  • 03

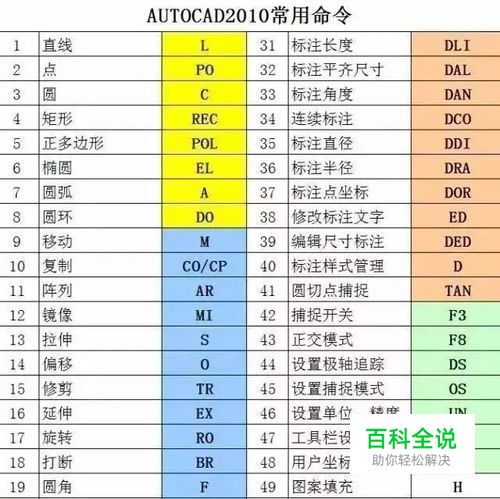

    下面详细列出Auto CAD绘图快捷键:依次为快捷命令+命令全称+解释 PO   POINT     点 L    LINE      直线 XL   XLINE     射线 PL   PLINE     多段线 ML   MLINE     多线 SPL  SPLINE    样条曲线 POL  POLYGON   正多边形 REC  RECTANGLE 矩形 C    CIRCLE    圆 A    ARC       圆弧 DO   DONUT     圆环 EL   ELLIPSE   椭圆 REG  REGION    面域 MT   MTEXT     多行文本 T    MTEXT     多行文本 B    BLOCK     块定义 I    INSERT    插入块 W    WBLOCK    定义块文件 DIV  DIVIDE    等分 ME   MEASURE   定距等分 H    BHATCH    填充

  • 04

    下面详细列出Auto CAD修改图形快捷键:依次为快捷命令+命令全称+解释 CP  CO  COPY   复制 MI  MIRROR   镜像 AR  ARRAY   阵列 O  OFFSET   偏移 RO  ROTATE   旋转 M  MOVE   移动 E   ERASE或DEL键    删除 X  EXPLODE   分解 TR  TRIM   修剪 EX  EXTEND   延伸 S  STRETCH   拉伸 LEN  LENGTHEN   直线拉长 SC  SCALE   比例缩放 BR  BREAK   打断 CHA  CHAMFER(倒角) F  FILLET   倒圆角 PE  PEDIT   多段线编辑 ED  DDEDIT   修改文本

  • 05

    下面详细列出Auto CAD图形缩小放大的快捷键:依次为快捷命令+命令全称+解释 P  PAN  平移 Z+空格+空格    实时缩放 Z  局部放大 Z+P     返回上一视图 Z+E    显示全图 Z+W    显示窗选部分

  • 06

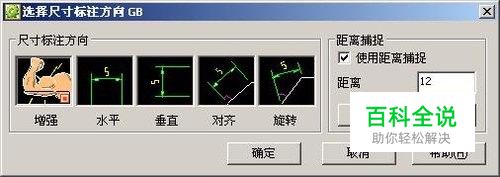

    下面详细列出Auto CAD图形尺寸标注快捷键:依次为快捷命令+命令全称+解释 DLI DIMLINEAR    直线标注 DAL DIMALIGNED    对齐标注 DRA DIMRADIUS    半径标注 DDI DIMDIAMETER    直径标注 DAN DIMANGULAR    角度标注 DCE DIMCENTER    中心标注 DOR DIMORDINATE    点标注 LE QLEADER    快速引出标注 DBA DIMBASELINE    基线标注 DCO DIMCONTINUE    连续标注 D DIMSTYLE    标注样式 DED DIMEDIT    编辑标注 DOV DIMOVERRIDE    替换标注系统变量

  • 07

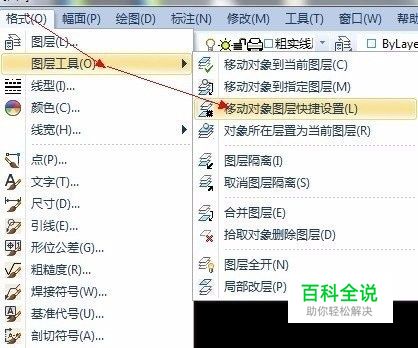

    下面详细列出Auto CAD图形对象特性快捷键:依次为快捷命令+命令全称+解释 ADC        ADCENTER    设计中心“Ctrl+2” CH        MO PROPERTIES(修改特性“Ctrl+1”) MA        MATCHPROP    属性匹配 ST        STYLE    文字样式 COL        COLOR    设置颜色 LA        LAYER    图层操作 LT        LINETYPE    线形 LTS        LTSCALE    线形比例 LW        LWEIGHT     线宽 UN        UNITS    图形单位 ATT        ATTDEF    属性定义 ATE        ATTEDIT    编辑属性 BO        BOUNDARY    边界创建,包括创建闭合多段线和面域 AL        ALIGN    对齐 EXIT        QUIT    退出 EXP        EXPORT    输出其它格式文件 IMP        IMPORT    输入文件 OP        PR OPTIONS    自定义CAD设置 PRINT        PLOT    打印 PU        PURGE    清除垃圾 RE        REDRAW    重新生成 REN        RENAME    重命名 SN        SNAP    捕捉栅格 DS        DSETTINGS    设置极轴追踪 OS        OSNAP    设置捕捉模式 PRE        PREVIEW    打印预览 TO        TOOLBAR    工具栏 V        VIEW    命名视图 AA        AREA    面积 DI        DIST    距离 LI        LIST    显示图形数据信息

  • 08

    下面详细列出Auto CAD常用CTRL快捷键:依次为快捷命令+命令全称+解释 【CTRL】+1         PROPERTIES    修改特性 【CTRL】+2         ADCENTER    设计中心 【CTRL】+O         OPEN       打开文件 【CTRL】+N、M         NEW        新建文件 【CTRL】+P         PRINT      打印文件 【CTRL】+S         SAVE       保存文件 【CTRL】+Z         UNDO       放弃 【CTRL】+X         CUTCLIP    剪切 【CTRL】+C         COPYCLIP   复制 【CTRL】+V         PASTECLIP  粘贴 【CTRL】+B         SNAP       栅格捕捉 【CTRL】+F         OSNAP      对象捕捉 【CTRL】+G         GRID       栅格 【CTRL】+L         ORTHO      正交 【CTRL】+W         对象追踪 【CTRL】+U         极轴

  • 09

    下面详细列出Auto CAD绘图功能键快捷键:依次为快捷命令+解释 【F1】 帮助 【F2】 文本窗口 【F3】 对象捕捉 【F7】 栅格 【F8】 正交
