CAD中尺寸线的线宽如何更改?

在我们用CAD绘制工程图时,有时要对图形进行尺寸标注,但是我们都知道尺寸线的线宽都是默认的,那么如何改变尺寸线的线宽呢?下面就让小编来为大家介绍一下具体的操作方法吧。

操作方法

  • 01

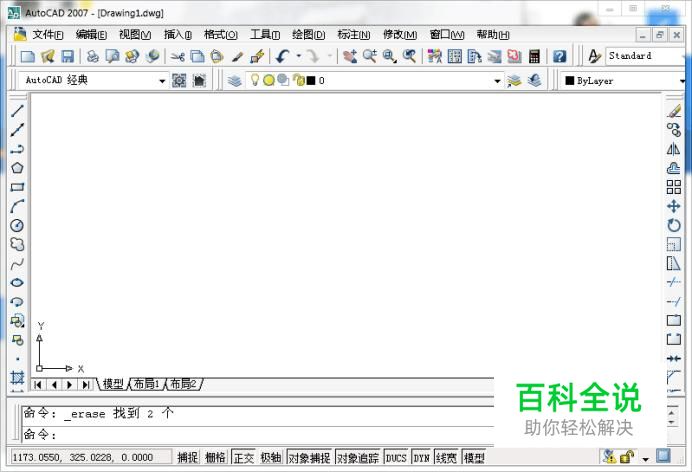

    首先打开CAD软件,操作界面如图所示。

  • 02

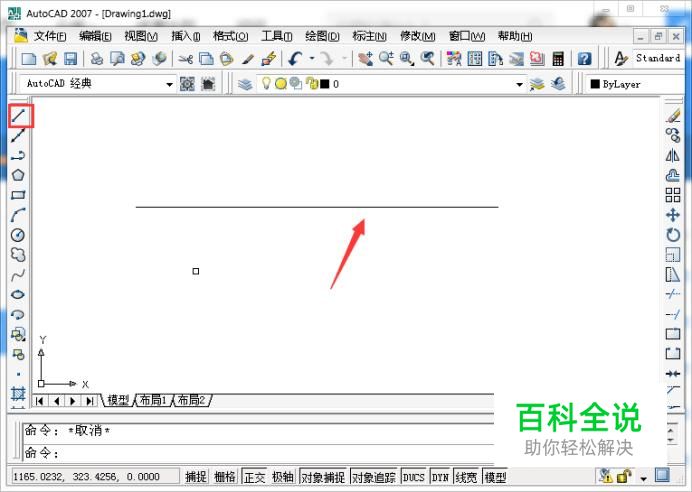

    使用直线指令画出一条长度适中的直线,如图所示。

  • 03

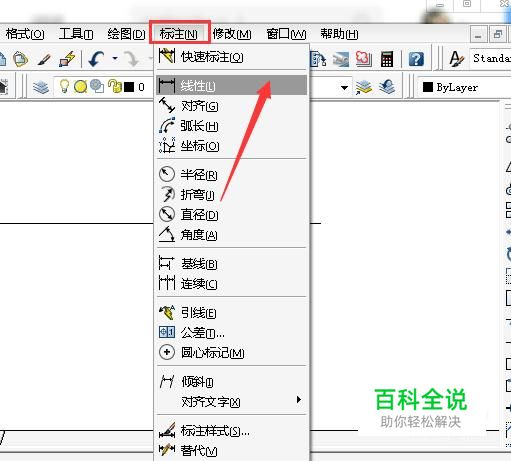

    点击标注工具栏中的“线性”,如图所示。

  • 04

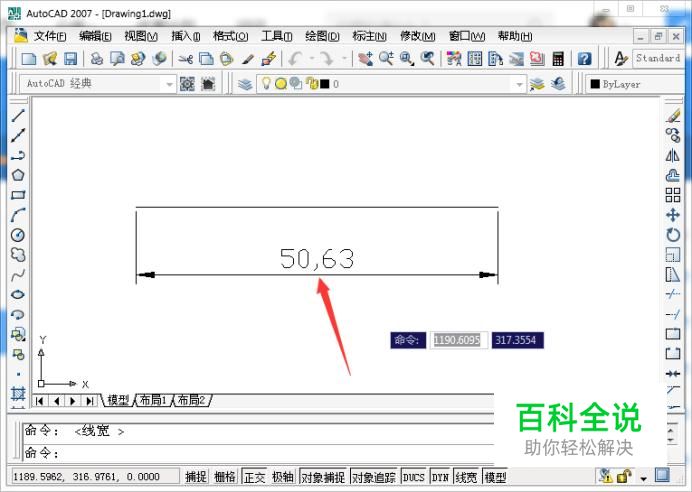

    随后对直线进行尺寸标注,标注结果如图所示。

  • 05

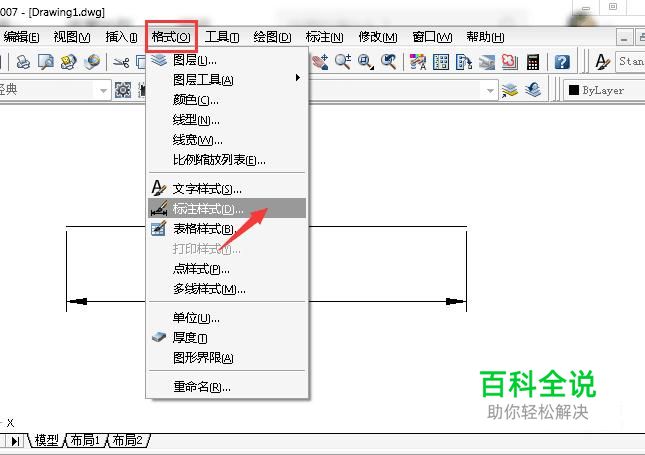

    点击格式工具栏中的“标注样式”,如图所示。

  • 06

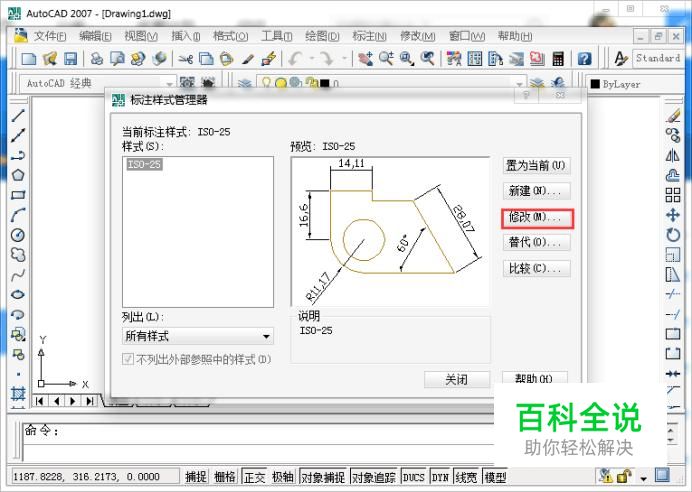

    然后点击界面右方的“修改”,如图所示。

  • 07

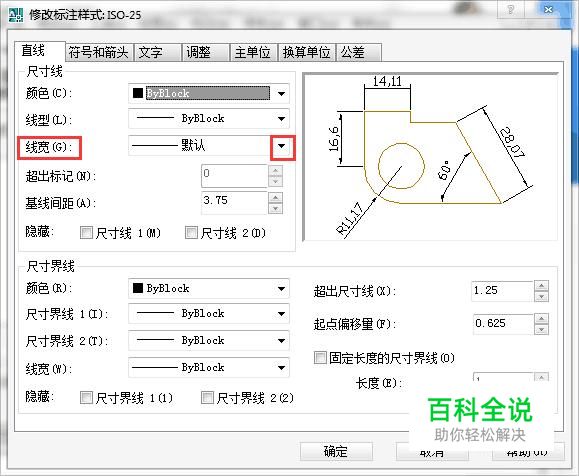

    随后点击线宽的倒三角形,如图所示。

  • 08

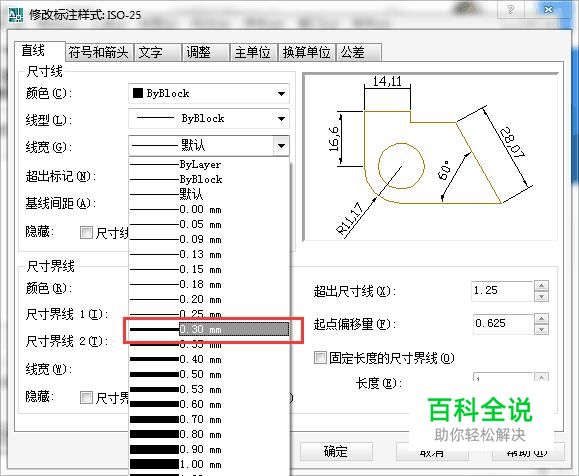

    根据自己的实际需要选择尺寸线的线宽(例如0.30mm),如图所示。

  • 09

    修改完线宽后,点击下方的“确定”进行保存,如图所示。

  • 10

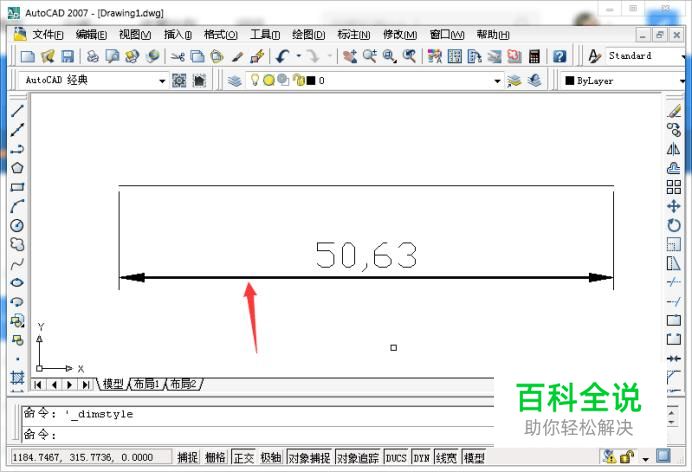

    更改后的尺寸线线宽如图所示。
