CAD怎么设置对象捕捉来捕捉象限点

cad绘图过程中经常会遇到捕捉不到象限点或者中点等情况,下面介绍下如何设置对象捕捉。

操作方法

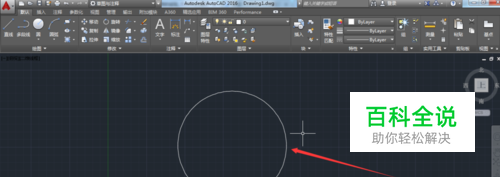

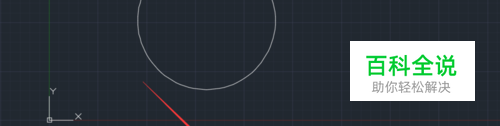

  • 01

    打开cad软件,可以看到无法捕捉圆的象限点。

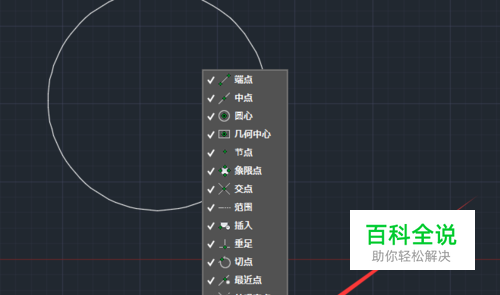

  • 02

    首先看下下方对象捕捉命令是否打开,如果没有打开直接点击打开即可。

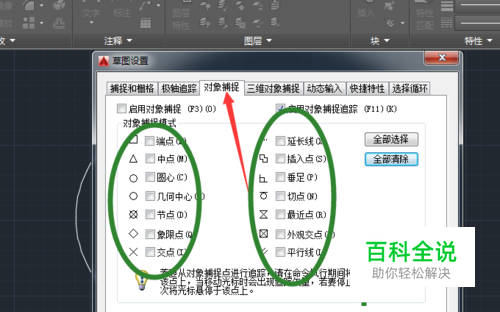

  • 03

    如果打开还是捕捉不到,右击选择捕捉设置。

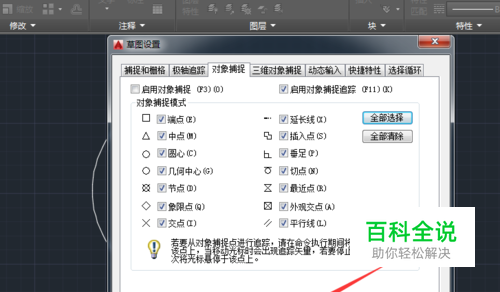

  • 04

    在对象捕捉设置对话框中可以看到各种特殊的点,根据需要选择点即可。

  • 05

    选择完成,点击确定。

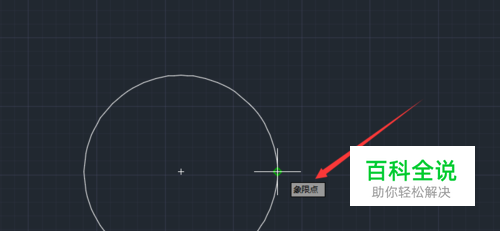

  • 06

    这时可以看到能都捕捉到象限点了。
