CAD怎么计算面积？

2024-04-15 01:07:28

在设计工作中，肯定需要知道空间的面积、周长；这样才能做详细的预算以及购买材料的数量；今天小编来说一说，怎么快速的量取CAD图纸的面积和周长呢？

CAD怎么算面积？

01

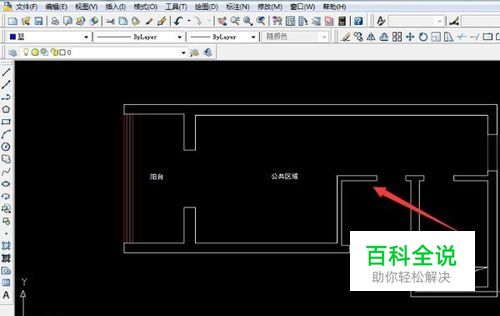

打开CAD图纸，如图，这个一个户型图；
02

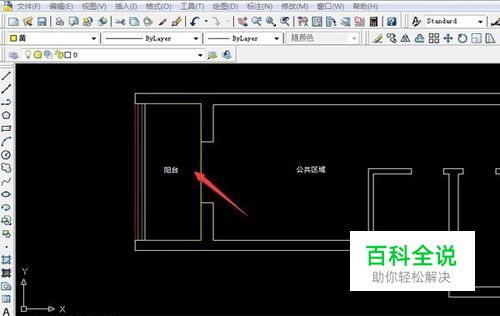

当需要测量的是规则图形时，如图阳台；可直接输入命令【rec】矩形命令；即黄色线范围；
03

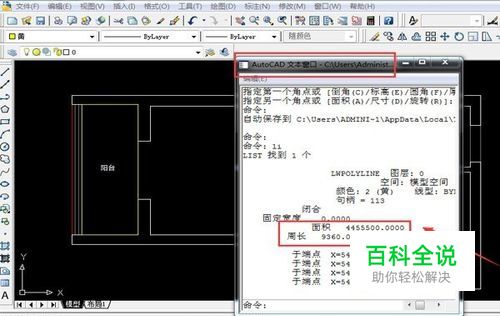

选中范围线（黄线），输入命令【li】，弹出【编辑】窗口，即得到数据；面积：4.46平方米；周长9.36米；
04

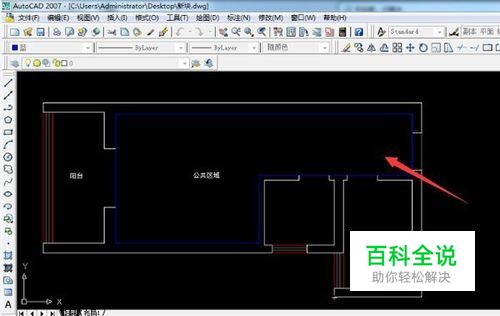

当需要测量的是不规则图形时，如图公共区域；可输入命令【PL】，从起点连至终点，形成一个闭合的图形，即蓝色线范围；
05

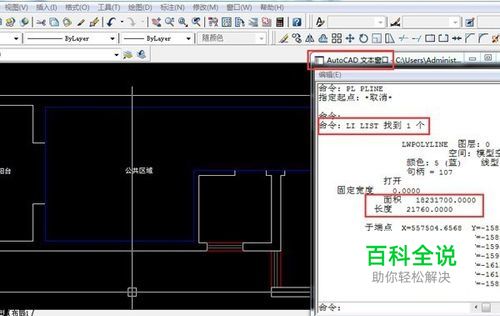

选中范围线（蓝线），输入命令【li】，弹出【编辑】窗口，即得到数据；面积：18.23平方米；周长21.76米；
06

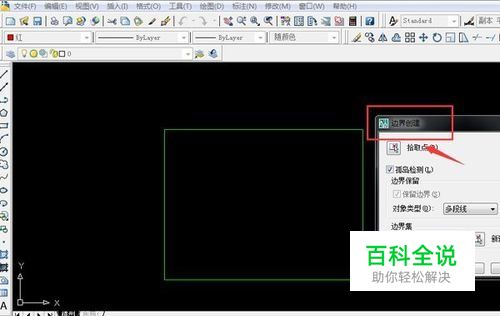

当图形不是闭合图形时，如图，绿线范围；输入命令【BO】,弹取【边界创建】对话框;
07

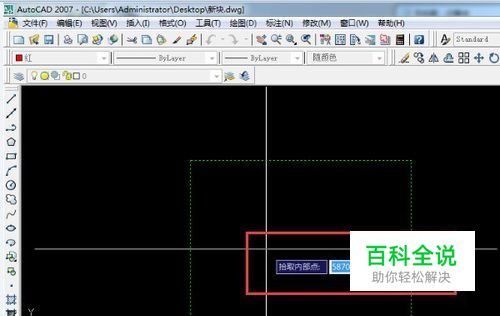

选择【拾取点】，点击图形中间【拾取内部点】；回车键确定；即创建了1个多段线,红色范围线；
08

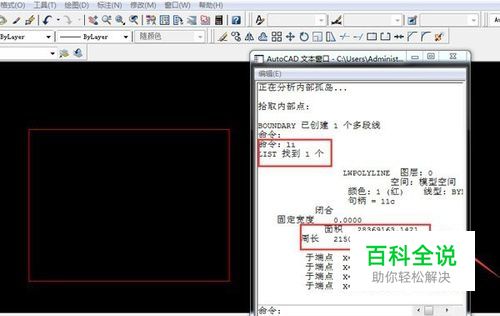

选中图形，输入命令【li】，弹出【编辑】窗口，即得到数据；
