如何用天正建筑在cad中为建筑户型添加电梯

天正建筑是cad制图中的常用手段,如何为建筑户型图画电梯呢?徒手绘制固然可靠,但是依靠天正建筑软件进行绘制则更为快捷。下面为初学者们讲解如何用天正建筑为户型添加电梯。

操作方法

  • 01

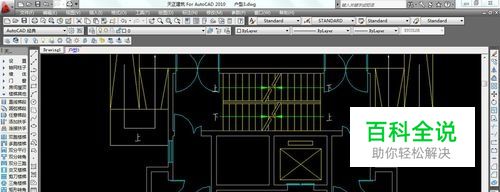

    在cad中打开需要绘制的户型图,下图为未绘制电梯的户型图。

  • 02

    点击左侧“楼梯其他”中的“电梯”,可打开对话框。

  • 03

    该对话框可设置相应参数。

  • 04

    我们可以通过设置参数进行绘制,但更快捷的是我们一般会将“按井道决定轿厢尺寸”勾选,可以更方便的添加电梯。我们勾选之。

  • 05

    按照左下角的提示,用鼠标选取电梯梯井。

  • 06

    按照左下角的提示,选取电梯门的墙线,即电梯门所在的位置。

  • 07

    按照左下角的提示,选取电梯平衡块的一侧。

  • 08

    完成如下图。
