Autocad怎样将线条由实线改为虚线

2024-03-25 20:54:08

有朋友刚学Autocad，问到怎样将实线改为虚线呢？小编带你看看

操作方法

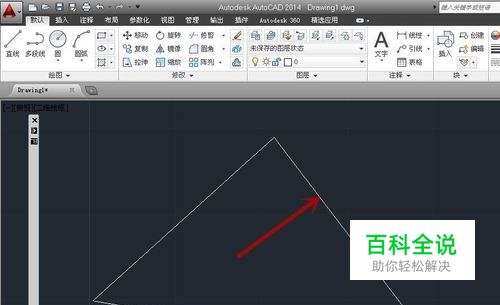

01

打开Autocad软件，新建一个图形，随意画一个三角形作为示例，准备将最右边的边线（图中红色箭头所指）由实线改为虚线

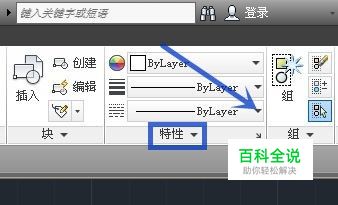

02

用鼠标左键单击选取边线（图中红色箭头所指），再点击“默认”选项卡（图中红框）中的“特性”选项组（图中蓝框）中的“线型”下拉三角形（图中蓝色箭头所指）

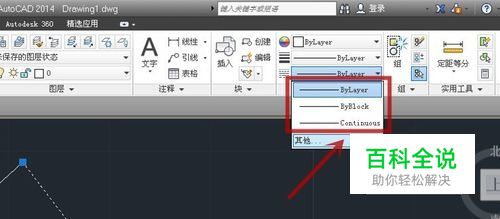

03

弹出线型菜单（图中红框），但发现菜单中没有虚线线型可选取，那么点击“其他”（图中红色箭头所指）

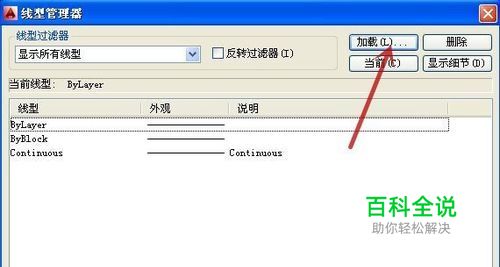

04

在弹出的“线型管理器”对话框中点击“加载”（图中红色箭头所指）

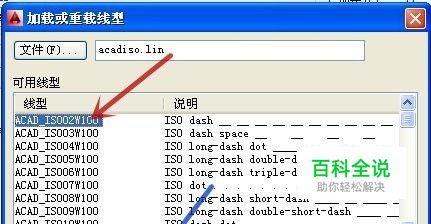

05

点击虚线的线型（图中红色箭头所指），再点击“确定”（图中蓝色箭头所指）

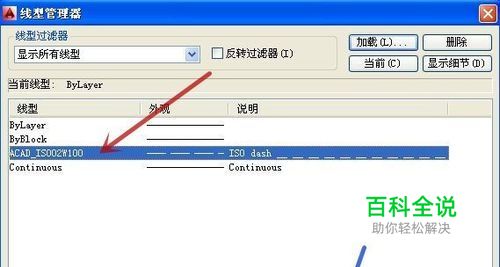

06

回到“线型管理器”对话框，可见虚线线型（图中红色箭头所指）已加载，点击“确定”（图中蓝色箭头所指）

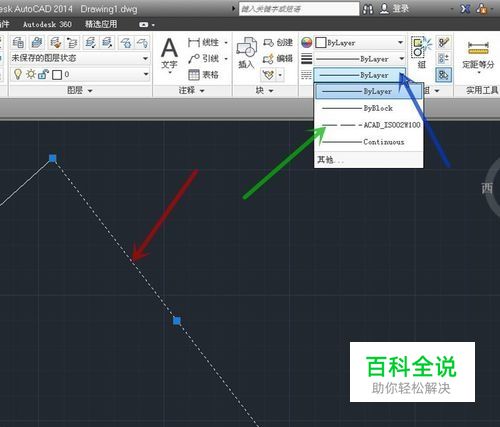

07

回到图形，点击选取边线（图中红色箭头所指），再点击“线型”的下拉三角形（图中蓝色箭头所指），在弹出对话框中点击刚才加载的虚线线型（图中绿色箭头所指）

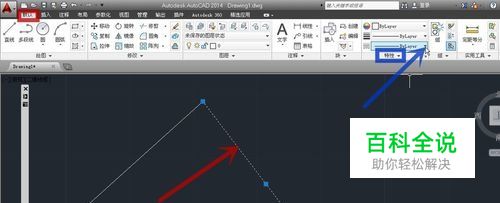

08

得到边线改为虚线的效果，如下图所示
