黑群晖利器:内网穿透方法
有许多没有公网IP的内网用户,不能从外网接入内网的NAS。但是如果白天在公司工作没完成,需要回家继续完成或者工作中需要临时调取家中NAS的数据,这时内网穿透就可以派上用场,下面是做的远程穿透局域网限制防问的案例,分享出来与大家一起学习。
拓扑图
- 01
首先说明下网络拓扑,我的路由器是二级路由器,(即在一级路由引条网线接入我的路由,然后从我的路由再分别接家里所有电脑,这种情况我的路由就是二级路由器。)如果是三、四……级路由应该可以照用,如果是一级路由,也可以用花生棒,一级路由可用的方法较多,此处就不表了。我的黑群辉(人穷,买东西总是找性价比高的,个人觉得黑群辉性价比高,以下所述都为黑群辉)是挂在二级路由下的,网段为192.168.16.130。棒子也是挂在二级路由下面的,下面是网络拓扑图。
操作步骤
- 01
安装棒子,将棒子按上面网络拓扑图接入到二级路由上面,接入正常解析后LED灯为绿色的.
- 02

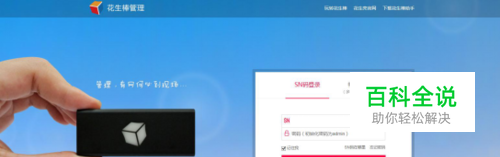

进入棒子管理界面(如下图),输入棒子背面的SN码,密码默认为admin,首次进入界面会让你完善个人资料,只要照做就行。
- 03

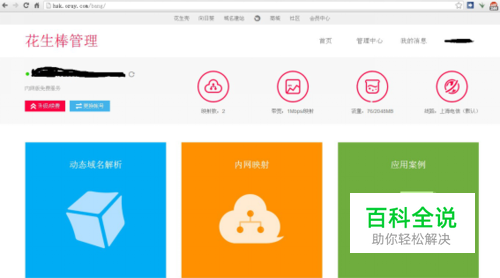

完善个人资料后进入到如下画面,被涂黑色为SN码,帐号默认为内网免费服务 ,免费版可映射端口数为2个,带宽为1M,访问流量为2G,个人感觉端口映射数量及带宽对普通用户已足够。
- 04
点“内网映射”即进入以下画面,默认是没有涂过那项的。
- 05

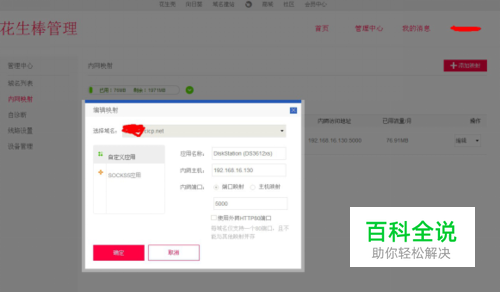

点击右上角的“添加映射”进入如下重要设置选项,“选择域名”此项可选默认的免费域名,自已记牢就行,后面访问需用到。“应用名称”可自已简要描述下管理哪些行为,方便管理。“内网主机”选择你要映射的主机或服务器的IP,下图是我黑群辉的IP。“内网端口”可根据自已应用软件所需设定,如80、21……等,群辉DSM默认管理端口为5000,以上设置完成后按“确认”即可。
- 06

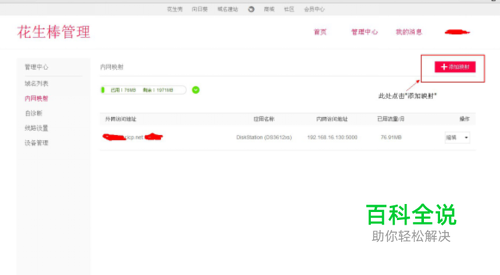

返回管理界面可看到上一步刚设置好的映射行为,牢记“外网访问地址”。
- 07

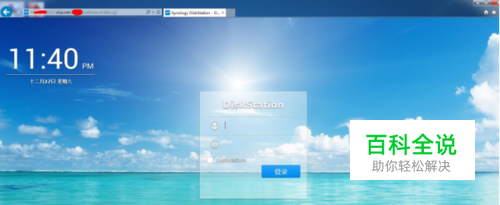

在浏览器地址栏输入棒子分配的“外网访问地址”,如下图,即可访问自已的群辉(激动^-^),接下来就像你平时访问群辉操作的流程一样,可以远程管理PT下载软件、上传、下载资料了。
- 08

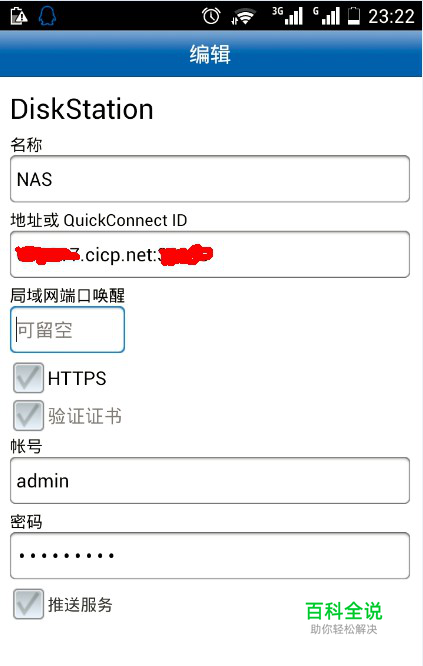

群辉手机APP 应用软件的操作(如DS finder、DS download、DS video、DS file)只要在地址栏填入分配的外网地址,用户名与密码就可以正常访问,如下图;
总结
- 01
棒子的优点在于内网可以不用开机安装管理软件,映射局域网PC或服务器的IP及端口到外网并通过分配的域名,直接进行域名解析,从而完成外网访问。此例配合黑群辉做内网穿透使用仅为穿针引线,实际群辉功能强大,如建个人网站、邮件服务器、FTP服务器等等都可以通过配合棒子内网穿透完成访问。
